| نام تجاری: | NUOYINGJIAYE |
| شماره مدل: | NYRD705 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | $450~$1700/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 عدد در ماه |

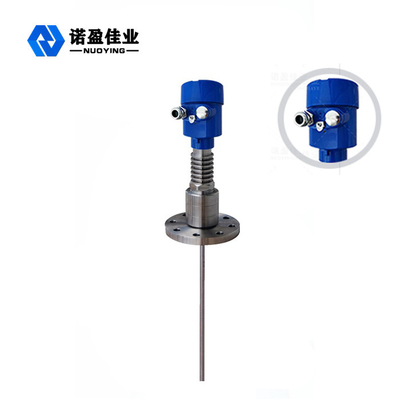

فرستنده سطح رادار موج هدایت شونده NYRD 705 برای مایع در دمای بالا و محیط فشار بالا
اصل کار فرستنده سطح رادار موج هدایت شونده NYRD 705 برای مایع در دمای بالا و محیط فشار بالا
پالس مایکروویو ضد خوردگی و قوی ساطع شده توسط رادار موج لیزری هدایت شونده در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود و با محیط آزمایش شده مواجه می شود.با توجه به تغییر ناگهانی ثابت دی الکتریک باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله مواد اندازه گیری شده است.
پردازش ورودی
تجهیزات رادار موج هدایت شونده یک ابزار اندازه گیری است که بر اصل سفر در زمان تمرکز دارد.موج ابزار رادار با سرعت نور اجرا می شود و زمان پیشروی می تواند توسط لوازم و قطعات الکترونیکی به سیگنال سطح هدف تبدیل شود.پروب پالس و جامد با فرکانس بالا ساطع می کند و در طول پروب کابل یا میله منتشر می شود.
پردازش خروجی
با وارد کردن ارتفاع مخزن خالی E(= صفر)، ارتفاع مخزن کامل F(= دامنه کامل) و برخی پارامترهای کاربردی، پارامترهای کاربردی، که به طور خودکار متر را با شرایط اندازه گیری مطابق با خروجی 4-20 میلی آمپر تطبیق می دهد.
ویژگی های طراحی فرستنده سطح رادار موج هدایت شونده NYRD 705 برای مایع در دمای بالا و محیط فشار بالا
◎متر سطح شی رادار موج هدایت شونده برای فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو کشف اکو، اندازه گیری تماس، اندازه گیری با دقت بالا، اندازه گیری دقیق تر مناسب است.رادار موج هدایت شونده cuttentluy تحت تأثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎مجهز سطح شی رادار موج هدایت‌شونده سری 70-X به دلیل حالت‌های اتصال بین فرآیند و انواع ماژول‌های تشخیص برای شرایط کاری پیچیده و کاربردهای همه‌کاره مناسب است.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.
◎ حالت کار پالس، قدرت انتشار کم، می تواند در انواع ظروف خورنده و غیر فلزی قرار گیرد، هیچ آسیبی به بدن انسان و محیط زیست نمی رساند.
پارامتر فنی فرستنده سطح رادار موج هدایت شونده NYRD 705 برای مایع در محیط فشار بالا با دمای بالا
| کاربرد معمولی | مایع، ثابت دی الکتریک کم، کویل گرمایش داخلی، نردبان، صفحه شناور |
| گرد و غبار (خاکستر بادی، بتن و سایر رسانه ها) | |
| جامد (ذرات کوچک، دانه، شن، ماسه | |
| نمونه محصول | NYRD705 |
| فرم آنتن | نوع میله ای، نوع دو کابلی، نوع میله ای دوبل |
| مواد آنتن | 316 |
| نمونه گیری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 15 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -200 تا +400 درجه سانتیگراد |
| فشار فرآیند | -0.1 ~ 40 مگاپاسکال |
| اتصال فرآیند | فلنج |
| رابط الکتریکی | ½ "NPT |
| درجه حفاظت | IP 68 |
| درجه ضد انفجار | ExiaIICT6Ga |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
