جزئیات محصول:
|
| نمونه گیری اکو: | 55 بار در ثانیه | محدوده اندازه گیری: | 5 متر |
|---|---|---|---|
| دقت اندازه گیری: | 0.05٪ ~ 0.1٪ FS | منبع تغذیه: | منبع تغذیه 220VAC |
| رابط الکتریکی: | M20×1.5، ½ اینچ NPT | درجه حفاظت: | IP 67 |
| فرم آنتن: | نوع میله | کاربرد معمولی: | فشار بالا، کویل گرمایش داخلی |
| برجسته: | فرستنده سطح موج هدایت شونده Wise 6 متر,فرستنده سطح فشار بالا Gwr نوع فرستنده سطح,فرستنده سطح رادار ضد خوردگی |
||

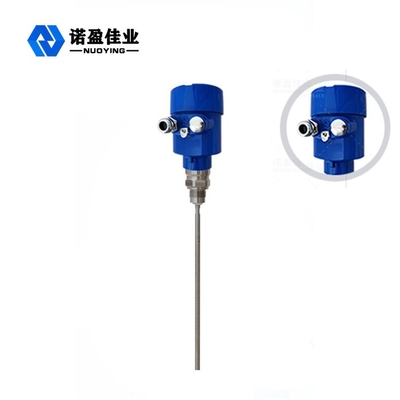

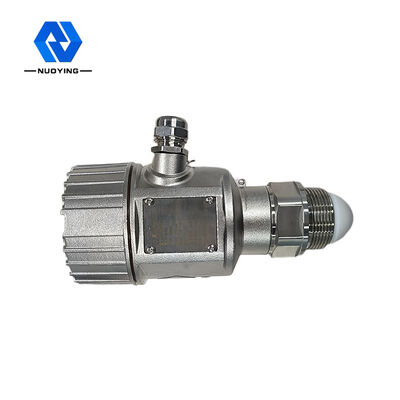

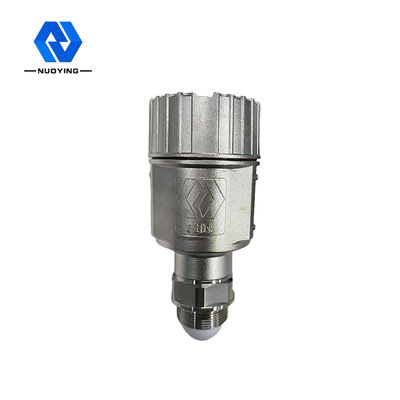

فرستنده سطح رادار موجی هدایت شونده با اکو کشف منحصر به فرد 5 متری NYRD 702
اصل کار فرستنده سطح فشار بالا رادار 5 متری Unique Echo Discovery Guided Wave Transmitter High Pressure NYRD 702
پالس ضد خوردگی و مایکروویو ساطع شده توسط رادار موج هدایت شونده در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود و با محیط آزمایش شده مواجه می شود.به دلیل تغییر ناگهانی ثابت دی الکتریک باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
منپردازش nput
تجهیزات رادار موج هدایت شونده یک ابزار اندازه گیری است که بر اصل سفر در زمان تمرکز دارد.موج تجهیزات رادار با سرعت نور اجرا می شود و زمان اجرا می تواند توسط قطعات الکترونیکی به سیگنال سطح هدف تبدیل شود.پروب پالس و مایع با فرکانس بالا ساطع می کند و در طول پروب کابل یا میله منتشر می شود.
Oپردازش خروجی
با وارد کردن ارتفاع مخزن خالی E(= صفر)، ارتفاع کامل مخزن F(= محدوده کامل) و برخی پارامترهای کاربردی، پارامترهای کاربردی به طور خودکار متر را با محیط اندازه گیری مطابق با خروجی 4-20 میلی آمپر تطبیق می دهند.
ویژگی های طراحی از5 متر Unique Echo Discovery فرستنده سطح رادار موج هدایت شونده فشار بالا NYRD 702
◎متر سطح شی رادار موج هدایت شونده برای فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو کشف اکو، اندازه گیری تماس، اندازه گیری با دقت بالا، اندازه گیری دقیق تر مناسب است.در عین حال، رادار موج هدایت شونده تحت تأثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎مجهز سطح شی رادار موج هدایت‌شونده سری 70-X به دلیل حالت‌های اتصال بین فرآیند و انواع ماژول‌های تشخیص برای شرایط کاری پیچیده و کاربردهای همه‌کاره مناسب است.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.
◎ حالت کار پالس، قدرت انتشار کم، می تواند در انواع ظروف خورنده و غیر فلزی قرار گیرد، هیچ آسیبی به بدن انسان و محیط زیست نمی رساند.
پارامتر فنیازفرستنده سطح رادار موجی هدایت شونده با اکو کشف منحصر به فرد 5 متری NYRD 702
| کاربرد معمولی | کویل گرمایش داخلی توکار مایع، نردبان، صفحه شناور |
| پودر سنگ آهک، پودر سیمان | |
| ذرات کوچک جامد، دانه، شن، ماسه | |
| نمونه محصول | NYRD702 |
| فرم آنتن | نوع لوله راهنمای موج |
| مواد آنتن | 316 |
| نمونه گیری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 5 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 تا +250 درجه سانتیگراد |
| فشار فرآیند | -0.1~4.0MPa |
| اتصال فرآیند | فلنج |
| رابط الکتریکی | M20×1.5، ½ اینچ NPT |
| درجه حفاظت |
IP 65، IP 67 |
| درجه ضد انفجار |
ExdIICT6Gb |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
