جزئیات محصول:
|
| کاربرد معمولی: | مایع در خوردگی قوی، ثابت دی الکتریک کم | رابط الکتریکی: | M20×1.5 |
|---|---|---|---|
| نمونه محصول: | NYRD 701 | فرم آنتن: | نوع کابل، نوع میله ای |
| مواد آنتن: | PTFE، 304 | نمونه گیری اکو: | 55 بار در ثانیه |
| محدوده اندازه گیری دقت اندازه گیری: | 30 متر / 0.05٪ ~ 0.1٪ F.S | منبع تغذیه: | 220VAC |
| برجسته: | سطح سنج رادار موج هدایت شونده 30 متر,فرستنده رادار موج هدایت شونده قابل تماس,فرستنده سطح رادار مایع خوردگی قوی |
||

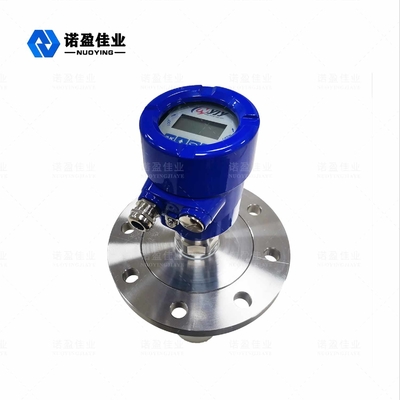

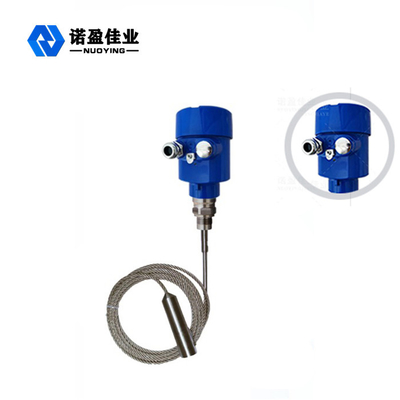

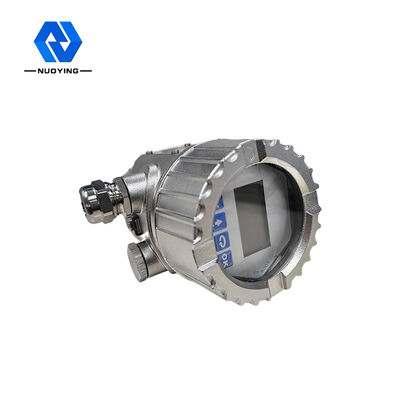

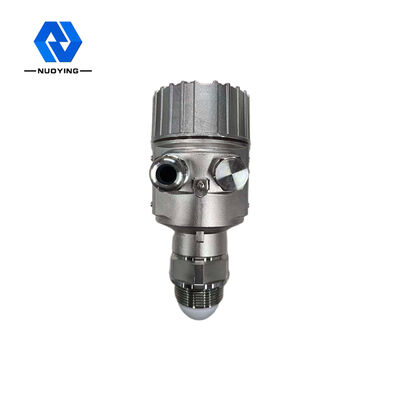

سطح رادار موج هدایت شونده 30 متری برای مایع خوردگی قوی NYRD 701
اصل کار ازسطح رادار موج هدایت شونده 30 متری برای مایع خوردگی قوی NYRD 701
پالس مایکروویو با فرکانس بالا ساطع شده توسط رادار موج هدایت شونده در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود و با محیط اندازه گیری شده مواجه می شود.به دلیل تغییر ناگهانی ثابت دی الکتریک باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
منفرآیند nput
رادار موج هدایت شونده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است.موج رادار با سرعت نور حرکت می کند و زمان اجرا می تواند توسط قطعات الکترونیکی به سیگنال سطح جسم تبدیل شود.پروب پالس با فرکانس بالا منتشر می کند و در طول پروب کابل یا میله منتشر می شود.
Oفرآیند خروجی
با وارد کردن ارتفاع مخزن خالی E(= صفر)، ارتفاع کامل مخزن F(= محدوده کامل) و برخی پارامترهای کاربردی، پارامترهای کاربردی به طور خودکار متر را با محیط اندازه گیری مطابق با خروجی 4-20 میلی آمپر تطبیق می دهند.
ویژگی های طراحیازسطح رادار موج هدایت شونده 30 متری برای مایع خوردگی قوی NYRD 701
◎متر سطح شی رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری پردازش منحصر به فرد اکو دیسکاوری اکو، اندازه گیری تماس، دقت اندازه گیری بالا، اندازه گیری دقیق تر استفاده می کند.در عین حال، رادار موج هدایت شونده تحت تأثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎مجهز سطح شی رادار موج هدایت‌شونده سری 70X به دلیل حالت‌های مختلف اتصال فرآیند و انواع ماژول‌های تشخیص برای شرایط کاری پیچیده و کاربردهای مختلف مناسب است.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.
◎ حالت کار پالس، قدرت انتشار کم، قابل نصب در انواع ظروف فلزی، غیر فلزی، بدون آسیب به بدن انسان و محیط زیست.
پارامتر فنی ازسطح رادار موج هدایت شونده 30 متری برای مایع خوردگی قوی NYRD 701
| کاربرد معمولی | مایع (خوردگی قوی، ثابت دی الکتریک کم، چسبندگی، دمای بالا و فشار بالا، کویل گرمایش داخلی، نردبان، صفحه شناور و سایر موارد پیچیده) |
| گرد و غبار (خاکستر بادی، پودر سنگ آهک، پودر سیمان، بتن و سایر رسانه ها) | |
| جامد (ذرات کوچک، دانه، شن، شن و ماسه و سایر مواد) | |
| نمونه محصول | NYRD701، NYRD702، NYRD703، NYRD704، NYRD705 |
| فرم آنتن | نوع کابل، نوع میله ای، نوع کابل دوبل، نوع میله دوبل، نوع لوله هدایت موج |
| مواد آنتن | PTFE، 304، 316 |
| نمونه گیری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 6 متر، 30 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ 130 + درجه سانتی گراد، -40 ~ + 250 درجه سانتی گراد، -40 تا + 500 درجه سانتی گراد |
| فشار فرآیند | -0.1~2.0MPa،-0.1~4.0MPa |
| اتصال فرآیند | نخ، براکت، فلنج، گیره (اختیاری) |
| رابط الکتریکی | M20×1.5، ½ اینچ NPT |
| درجه حفاظت | IP 65، IP 67، IP 68 (اختیاری) |
| درجه ضد انفجار | ExiaIICT6Ga، ExdIICT6Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
