جزئیات محصول:
|
رابط الکتریکی: | M20X1.5، % ~NPT | فشار فرآیند: | -0. 1 ~ 4. 0MPa |
---|---|---|---|
کاربرد معمولی: | مایع مقاوم در برابر دما، مقاوم در برابر فشار و کمی خورنده | محدوده اندازه گیری: | 30 متر |
درجه ضد انفجار خطرناک: | ExialICT6 Ga | فرم آنتن: | نوع میله، نوع قطره آب، نوع صفحه، نوع شاخ، نوع سطح، نوع لنز |
اتصال فرآیند: | براکت، فلنج (اختیاری) | دمای فرآیند: | -40 تا 250 درجه سانتیگراد |
برجسته: | سطح سنج رادار هوشمند 26G,10 متر تست مواد غذایی سطح سنج رادار,ابزار سطح رادار تست مواد شیمیایی خورنده |

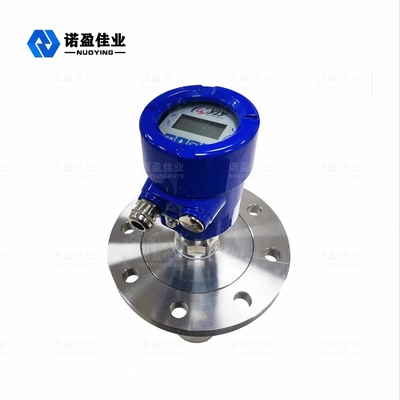

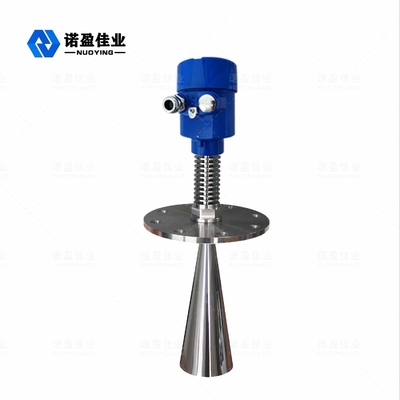

سطح سنج رادار هوشمند NYRD 806 26G برای مقاومت در برابر دما/فشار و مایعات کمی خورنده
اصل کار سطح سنج رادار هوشمند NYRD 806 26G برای مقاومت در برابر دما/فشار و مایع کمی خورنده
سنسورهای سری سطح رادار (NYRD80X) ابزارهای اندازه گیری سطح راداری با فرکانس بالا 26 گیگاهرتز هستند که حداکثر فاصله را تا 80 متر اندازه گیری می کنند.آنتن بیشتر بهینه شده است و ریزپردازندههای سریع جدید میتوانند تحلیل و پردازش سیگنال با نرخ بالاتری را انجام دهند و این امکان را فراهم میآورند که در شرایط اندازهگیری پیچیده مانند مخازن واکنش و سطل جامد استفاده شود.
با توجه به تفاوت زمان اولتراسونیک از پرتاب برای دریافت و شناخته شده برای تعیین سطح صدا، سیگنال های مایکروویو توسط دستگاه های الکترونیکی پردازش می شوند و در نهایت به سیگنال های الکتریکی مربوط به سطح جسم تبدیل می شوند.
تاریخ اندازه گیری: سطح آب بندی کف نخ یا فلنج.
توجه: هنگام استفاده از زمانبندی سطح رادار، مطمئن شوید که بالاترین سطح مواد نمیتواند وارد ناحیه کور اندازهگیری شود (منطقه نشان داده شده در D در شکل).
ویژگی های طراحی سطح سنج رادار هوشمند NYRD 806 26G برای مقاومت در برابر دما/فشار و مایعات کمی خورنده
◎ تقریباً در برابر خوردگی و کف مصون است.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
◎ اندازه آنتن کوچک است، نصب آسان است.رادار غیر تماسی، بدون سایش، بدون آلودگی.
◎ محیط گرد و غبار جدی تأثیر کمی بر کار متر سطح فرکانس بالا دارد.
◎ طول موج کوتاهتر، انعکاس بهتر روی سطوح جامد شیبدار.
◎ زاویه پرتو کوچک است، انرژی متمرکز است، که توانایی اکو را افزایش می دهد و برای جلوگیری از تداخل اجسام مساعد است.
◎ اندازه گیری ناحیه کور کوچکتر است، برای اندازه گیری مخزن کوچک نیز نتایج خوبی به دست خواهد آمد.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
در صورت نوسانات نیز می توان عملکرد بهتری را به دست آورد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است. فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
پارامترهای فنی از سطح سنج رادار هوشمند NYRD 806 26G برای مقاومت در برابر دما/فشار و مایعات کمی خورنده
کاربرد معمولی | مایع مقاوم در برابر دما، مقاوم در برابر فشار و کمی خورنده |
نمونه محصول
|
NYRD806 |
فرم آنتن | چوب، قطره آب، صاف، شیپور، سطح پرتاب شده، لنز |
مواد آنتن | 316 |
محدوده اندازه گیری | 30 متر |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
ولتاژ منبع تغذیه | 24VDC (دو سیم، چهار سیم) |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 250 ℃ |
فشار فرآیند | -0.1 تا 4.0 مگاپاسکال، |
پیوند رویه | براکت، فلنج (اختیاری) |
رابط الکتریکی | M20*1.5، ½ ″NPT |
سطوح حفاظت | IP67 (اختیاری) |
طبقه بندی ضد انفجار | Exia II CT6 |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
