جزئیات محصول:
|
| کاربرد معمولی: | پودر سیمان، خاکستر بادی، کریستالیزاسیون | دقت اندازه گیری: | 0.05٪ ~ 0. 1% F.S |
|---|---|---|---|
| رابط الکتریکی: | M20X1.5، % ~NPT | خروجی سیگنال: | 4...20mA/HART/RS485/Modbus. |
| درجه ضد انفجار خطرناک: | ExialICT6 Ga، | منابع تغذیه: | 24VDC |
| فشار فرآیند: | -0. 1~1.0MPa، | اتصال فرآیند: | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) |
| برجسته: | سنسور سطح مایع رادار استریم,فرستنده سطح هوشمند مایع رادار,فرستنده سطح مایع رادار 26G |
||

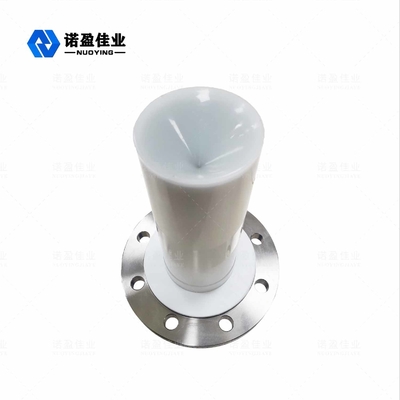

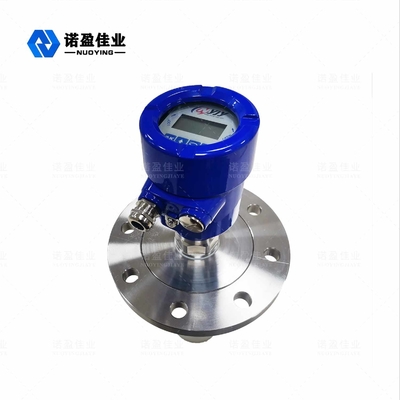

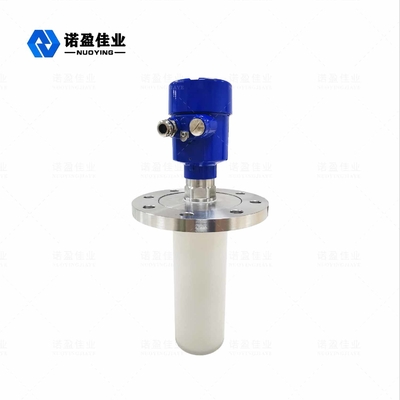

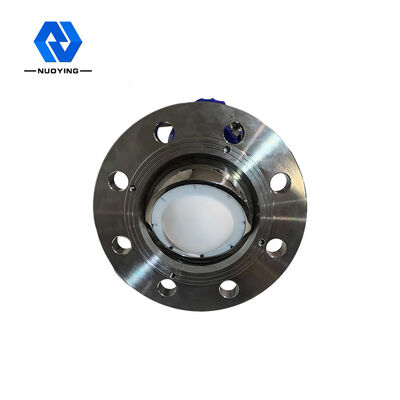

فرستنده سطح رادار هوشمند بسیار خورنده مایع 26 G NYRD 86
اصل کار فرستنده سطح رادار هوشمند بسیار خورنده 26 G NYRD 86
سنسورهای سری سطح سنج رادار (NYRD80X) 26 گیگاهرتز با هوشمند و ضدپودر سیمان، خاکستر بادی، توابع کریستالیزاسیونابزار اندازه گیری سطح رادار، اندازه گیری حداکثر فاصله تا 80 متر.آنتن بیشتر بهینه شده است و ریزپردازنده‌های سریع جدید می‌توانند تحلیل و پردازش سیگنال با نرخ بالاتری را انجام دهند و این امکان را فراهم می‌آورند که در شرایط اندازه‌گیری پیچیده مانند مخازن واکنش و سطل جامد استفاده شود.
با توجه به اختلاف زمان اولتراسونیک از ارسال دریافتی و مشخص برای تعیین سطح صدا، علائم مایکروویو توسط تجهیزات الکترونیکی پردازش شده و در نهایت به سیگنال های الکتریکی مربوط به ارتفاع جسم تبدیل می شود.
تاریخ اندازه گیری: سطح آب بندی کف نخ یا فلنج.
توجه: هنگام استفاده از زمان‌بندی سطح رادار، مطمئن شوید که بالاترین سطح مواد نمی‌تواند وارد ناحیه کور اندازه‌گیری شود (منطقه نشان داده شده در D در شکل).
طراحی ویژگی های فرستنده سطح رادار هوشمند بسیار خورنده مایع 26 G NYRD 86
◎ اندازه‌گیری ناحیه کور باریک‌تر است، برای اندازه‌گیری محل کار کوچک نیز نتایج خوبی به دست خواهد آورد.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
در صورت نوسانات نیز می توان بهترین عملکرد کاری را به دست آورد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری منابع ثابت دی الکتریک جامد و کم است.فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
◎ اندازه گیری ناحیه کور کوچکتر است، برای اندازه گیری مخزن کوچک نیز نتایج خوبی به دست خواهد آمد.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
در صورت نوسانات نیز می توان عملکرد بهتری را به دست آورد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری جامد و محیط ثابت جداساز کم است. فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
◎ طول موج کوتاه تر، بازتاب برتر بیشتر روی سطوح جامد شیبدار.
پارامترهای فنی فرستنده سطح رادار هوشمند Highly Corrosive Liquid 26 G NYRD 86
| کاربرد معمولی | مایعات مختلف به ویژه خوردگی قوی |
|
نمونه محصول |
NYRD86 |
|
فرم آنتن
|
چوب، قطره آب، صاف، شیپور، سطح پرتاب شده، لنز
|
| مواد آنتن | PTFE، 304،316، PP، PFA |
| محدوده اندازه گیری | 10 متر، 20 متر، 30 متر، 35 متر، 40 متر، 80 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| ولتاژ منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
|
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40~+130℃،-40~+150℃،-40~+260℃،-40~+1200℃ |
| فشار فرآیند |
-0.1~0.3MPa،-0.1~2.0MPa،-0.1~4.0MPa، |
| پیوند رویه | رزوه پیچ، براکت، فلنج، گیره (اختیاری) |
| رابط الکتریکی | M20*1.5، ½ ″NPT |
| سطوح حفاظت | IP65، IP67، IP68 (اختیاری) |
| طبقه بندی ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
