جزئیات محصول:
|
| فشار اسمی: | ≤2.5 مگاپاسکال | قطر اسمی: | DN500-DN2600 |
|---|---|---|---|
| دقت: | ± 3% ± 5% | ||
| برجسته: | فلومتر ونتوری,فلومتر فشار دیفرانسیل ونتوری,فلومتر لوله ونتوری DN500 را وارد کنید |
||

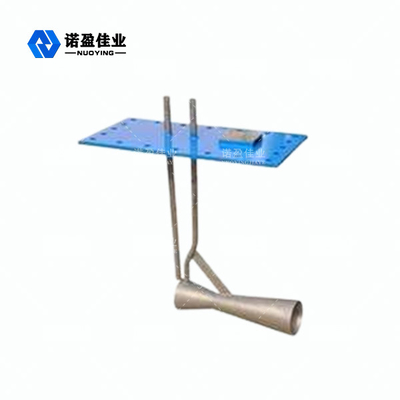

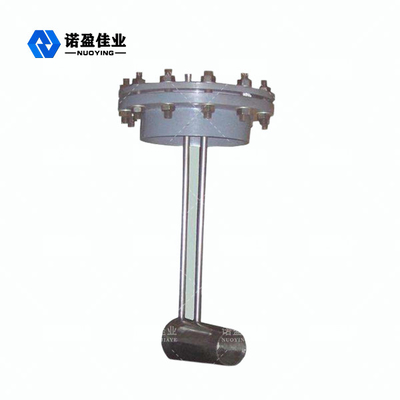

اندازه نصب کوتاه ثبات خوب فشار دیفرانسیل بزرگ درج Venturi
ونتوری ورودی یک ونتوری کلاسیک با قطر کمتر است که در مرکز یک لوله دایره ای قرار می گیرد.تفاوت فشار استاتیک در لوله مستقیم جلویی و فشار استاتیکی در گلوی این لوله درج شده برای اطلاع از دبی اندازه گیری می شود که می تواند برای دبی گازهایی با قطر لوله بزرگتر (مثلا گاز کوره بلند، گاز دودکش و غیره).
درج اصل کاری Venturi
دستگاهی برای اندازه گیری فشار دیفرانسیل سیالات که توسط فیزیکدان ایتالیایی GB Venturi اختراع شد، از این رو به آن نام داده شد.ونتوری لوله ای است که ابتدا منقبض می شود و سپس به تدریج منبسط می شود.اختلاف فشار بین بخش ورودی و کوچکترین بخش اندازه گیری می شود و نرخ جریان با استفاده از قضیه برنولی بدست می آید.لوله ونتوری از قسمت های زیر تشکیل شده است: ① بخش ورودی: یک بخش استوانه ای کوتاه، قطر آن D است.② بخش انقباض: شکل یک لوله مخروطی، زاویه مخروط حدود 21 ° ± 2 °.③ گلو: یک بخش کوتاه کوتاه، قطر حدود 1/3 تا 1/4 D، طول برابر با قطر لوله.④ بخش انتشار: زاویه مخروط 8 درجه ~ 15 درجه لوله مخروطی.از انتهای بخش ورودی 0.25 ~ 0.75D در انتهای یک حلقه فشار، حداقل چهار سوراخ فشار و حلقه فشار تا فشار سنج وجود دارد.علاوه بر این، یک حلقه فشار چند روزنه نیز وجود دارد که به مانومتر در مرکز گلو منتهی می شود.اختلاف فشار بین قسمت ورودی و کوچکترین بخش (یعنی قسمت گلو) را می توان با مقیاس مانومتر یا ضبط خودکار اندازه گیری کرد.
درج ویژگی طراحی Venturi
1. اندازه نصب کوتاه، نصب آسان و کم هزینه.
2. کاهش فشار کوچک، صرفه جویی در انرژی.
3. ثبات خوب، می تواند برای نظارت بر فرآیند استفاده شود.
4. فشار دیفرانسیل بزرگ، دقت بالا، محدوده اندازه گیری گسترده.
5. پایداری خوب، با ویژگی های فشار دیفرانسیل صاف.
6. طیف گسترده ای از استفاده، گاز عمومی، گاز دودکش، گاز کوره بلند حاوی ناخالصی های بیشتر، و غیره، استفاده طولانی مدت پدیده انسداد رخ نمی دهد.قبل و بعد از بخش لوله مستقیم کوتاهتر از دستگاه دریچه گاز استاندارد است، حدود 1.5 بعدی قبل و 1 بعدی بعد.
7. با ساختار یکپارچه خود اصلاح کننده دما و فشار آنلاین.
پارامترهای فنی Venturi را درج کنید
| فشار اسمی | ≤2.5MPa |
| قطر اسمی | DN500-DN2600 |
| دقت | ± 3٪ ± 5٪ |
