جزئیات محصول:
|
| فشار اسمی: | 0.25~4.0MPa، 0.25~6.3MPa | قطر اسمی: | DN50 × DN1200، DN50 ～DN2600 |
|---|---|---|---|
| دقت: | ± 0.1٪ ± 1.5٪ | دمای رسانه: | -50℃≤ t≤500℃ |
| روش اتصال: | اتصال فلنج، رزوه ای، جوشی | استانداردهای مرجع: | GB/T2624-2006، JJG640-94 و ASMEPTC19.5-2004 |
| برجسته: | اندازه گیری جریان جریان سنج لوله ونتوری,فلنج سنج لوله ونتوری,اتصال فلنج فلومتر لوله ونتوری |
||

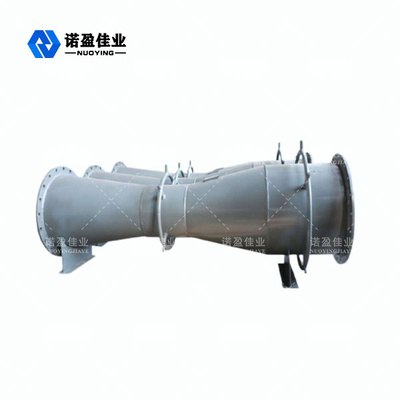

عملکرد بادوام و پایدار با افت فشار کوچک کلاسیک Venturi
اصل کار کلاسیک ونچوری
سیالی که لوله را پر می کند، هنگامی که از طریق دریچه گاز در لوله جریان می یابد، سرعت جریان یک انقباض موضعی در گردن گلوگاه ونتوری ایجاد می کند.بنابراین، سرعت جریان افزایش می یابد، فشار استاتیک کاهش می یابد، بنابراین در قسمت گردن گلوگاه ونتوری قبل و بعد از اختلاف فشار.هر چه دبی سیال بیشتر باشد، فشار دیفرانسیل بیشتر می شود، به طوری که می توان فشار دیفرانسیل را بر اساس اندازه جریان اندازه گیری کرد.این روش اندازه گیری بر اساس معادله تداوم جریان (قانون بقای جرم) و معادله برنولی (قانون بقای انرژی) است.
ویژگی طراحی کلاسیک Venturi
1. ساختار ساده، عملکرد بادوام و پایدار.
2. کاهش فشار کوچک، صرفه جویی در انرژی مورد نیاز برای حمل و نقل مایع.
3. محاسبه دقیق، مصرف انرژی کم.
4. می توان آن را برای رسانه های مختلف کثیف مانند مایع، گاز، بخار و جریان دو فاز استفاده کرد.
5. بدنه استاندارد ونتوری بلندتر است، حدود 2 تا 5 برابر قطر لوله.
6. در محدوده 50 ~ 1200 قطر، بدون نیاز به کالیبراسیون جریان واقعی.فراتر از این محدوده، می توان آن را با مرجع طراحی و تولید کرد.هنگامی که دقت بالاتری مورد نیاز است، کالیبراسیون جریان واقعی را می توان انجام داد.
پارامترهای فنی ونتوری کلاسیک
| فشار اسمی | 0.25~4.0MPa، 0.25~6.3MPa |
| قطر اسمی | DN50 × DN1200، DN50 ～DN2600 |
| دقت | ± 0.1٪ ± 1.5٪ |
| دمای رسانه | -50℃≤ t≤500℃ |
| روش اتصال | اتصال فلنج، رزوه ای، جوشی |
| استانداردهای مرجع | GB/T2624-2006، JJG640-94 و ASMEPTC19.5-2004 |
