جزئیات محصول:
|
| قطر اسمی: | DN50-DN1000 | فشار اسمی: | ≤450MPa |
|---|---|---|---|
| دمای محیط: | -20℃℃+55℃ | دمای متوسط: | -20℃℃+300℃ |
| دقت: | ± 1.0٪ ± 1.5٪ | روش اتصال: | بستن فلنج، اتصال رزوه ای، اتصال فلنج، نوع درج و غیره. |
| الزامات بخش مستقیم لوله: | بخش لوله مستقیم بالادست باید ≥ 10DN باشد، بخش لوله مستقیم پایین دست باید ≥ گاز 5DN باشد. | ||
| برجسته: | فلنج سنج توربین فلنج,فلومتر توربین 450 مگا پاسکال,متر گاز توربین دریچه گاز |
||

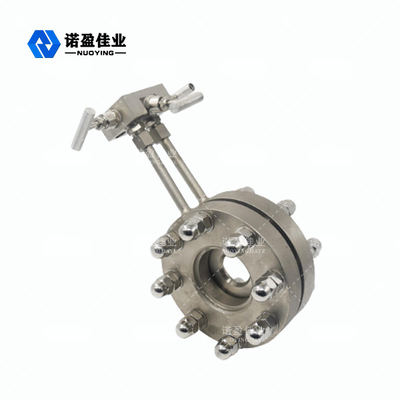

طیف گسترده ای از برنامه های کاربردی با عملکرد پایدار همه در یک فلومتر
دستگاه دریچه گاز دارای مزایای بسیاری است، اما به طور کلی خط فشار را در زمینه تخمگذار حجم کار احساس کنید، بلکه مستعد نشت، انسداد و سایر مشکلات است.در سال های اخیر، فرستنده های فشار دیفرانسیل توسعه سریعی را ایجاد کرده اند، نه تنها اندازه فشرده، و عملکرد پایدار، تنظیم آسان، اساساً نیازی به تنظیم نقطه صفر در فرآیند استفاده نیست.این مزایا به توسعه و کاربرد فلومتر دریچه گاز یک تکه (شامل صفحه دهانه، صفحه دهانه حلقوی، نازل و غیره) کمک کرده است.
اصل کار همه در یک فلو متر
نصب شده در دهانه داخلی خط لوله یا نازل و سایر قسمت های دریچه گاز، به دلیل کوچکتر بودن قسمت های دریچه گاز دیافراگم از قطر داخلی لوله، هنگامی که سیال از قسمت های دریچه گاز عبور می کند، مقطع پرتو جریان به طور ناگهانی منقبض می شود، جریان نرخ شتاب گرفتفشار استاتیکی سیال در انتهای پشتی دریچه گاز کاهش می‌یابد، بنابراین اختلاف فشار استاتیکی قبل و بعد از دریچه گاز ایجاد می‌شود که رابطه عددی مشخصی با سرعت جریان سیال دارد، در راستای Q = K.√△ پ.فرستنده فشار دیفرانسیل (یا فشارسنج دیفرانسیل) برای اندازه گیری فشار دیفرانسیل قبل و بعد از دریچه گاز برای دستیابی به اندازه گیری میزان جریان استفاده می شود.
ویژگی طراحی همه در یک فلو متر
1. محاسبه صفحه روزنه استاندارد و پردازش بین المللی را اتخاذ می کند.
2. دستگاه دریچه گاز نوع استاندارد را می توان بدون کالیبراسیون جریان واقعی مورد استفاده قرار داد.
3. صفحه دهانه یک تکه نصب آسان تر است، نیازی به کشیدن لوله فشار نیست، می تواند مستقیماً به فرستنده فشار دیفرانسیل و فرستنده فشار متصل شود.
4. طیف گسترده ای از برنامه های کاربردی، تمام جریان تک فاز را می توان اندازه گیری کرد، بخشی از جریان مخلوط فاز نیز می تواند اعمال شود.
5. ساختار دستگاه دریچه گاز آسان برای کپی کردن، ساده، جامد، عملکرد پایدار و قابل اعتماد، عمر طولانی و قیمت پایین است.
پارامترهای فنی همه در یک فلو متر
| قطر اسمی | DN50-DN1000 |
| فشار اسمی | ≤450MPa |
| دمای محیط | -20℃℃+55℃ |
| دمای متوسط | -20℃℃+300℃ |
| دقت | ± 1.0٪ ± 1.5٪ |
| روش اتصال |
بستن فلنج، اتصال رزوه ای، اتصال فلنج، نوع درج و غیره.
|
| الزامات بخش مستقیم لوله |
بخش لوله مستقیم بالادست باید ≥ 10DN باشد، بخش لوله مستقیم پایین دست باید ≥ گاز 5DN باشد.
|
| تنظیم عملکرد | با توجه به نیاز کاربر، ابزارهای مربوطه را می توان برای دستیابی به انتقال سیگنال از راه دور (می تواند عملکرد باس میدان داشته باشد)، جبران هوشمند، جریان نمایشگر یا جریان جرمی، جریان حجم استاندارد و غیره انتخاب کرد. |
