جزئیات محصول:
|
| روش استخراج تحت فشار: | استخراج فشار استاندارد C | فشار اسمی: | ≤450MPa |
|---|---|---|---|
| قطر اسمی: | DN50 × DN2600 | دقت: | ± 1.5٪ ± 2.5٪ |
| دمای عملیاتی: | -200 × 450 ℃ | روش اتصال: | اتصال فلنج، اتصال جوشی |
| برجسته: | فلومتر توربین نوع کانال حلقوی,فلومتر توربین صفحه اوریفیس DN50,کنتور توربین مایع ساختار |
||

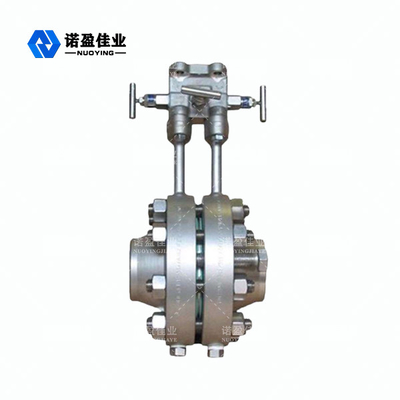

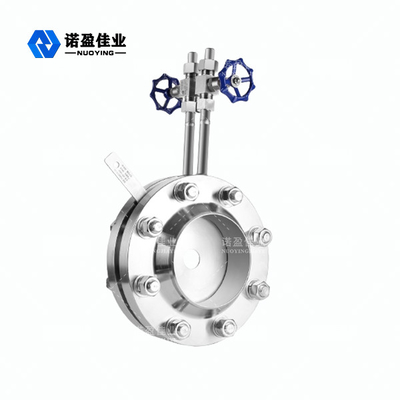

نوع ساختار کانال حلقوی مایع NYLD-KB Orifice Tyoe Ring Plate Flowmeter
فلومتر صفحه دهانه حلقوی سری NYLD-KB یک سنسور جریان دریچه گاز است که بر اساس صفحه دهانه استاندارد توسعه یافته است، زیرا از ساختار کانال حلقوی استفاده می کند، به طوری که رسانه های مختلف کثیف اندازه گیری شده می توانند به راحتی از شکاف حلقوی بین صفحه روزنه و لوله عبور کنند. .بنابراین، فلومتر صفحه دهانه حلقوی به طور گسترده ای در اندازه گیری جریان رسانه های کثیف استفاده می شود.
NYLD-KB Orifice Tyoe Ring Plate Flowmeter اصل کار
حداقل مقطع جریان فلومتر صفحه دهانه دایره ای، سوراخ دایره ای در مرکز صفحه است، زمانی که سیال از سوراخ دایره ای عبور می کند به دلیل انقباض ناگهانی منطقه جریان و شتاب برای اندازه گیری جریان، و مقطع جریان حداقل فلومتر صفحه دهانه دایره ای لبه بیرونی صفحه و دیواره داخلی لوله برای تشکیل یک دایره است، سیال از طریق انقباض ناگهانی ناحیه جریان و شتاب، سیال در اطراف لبه صفحه دهانه دایره ای و حاصل از آن. لایه سطحی استوانه ای خواهد بود، اصل مقاومت در برابر سیال مشابه است، بنابراین ضریب مقاومت ناشی از فلومتر صفحه مدور به سیال نسبتا مشابه است، که این امکان را برای هر دو فراهم می کند که ضریب خروجی مشابهی داشته باشند.
پارامترهای فنی فلومتر فلومتر حلقه حلقه NYLD-KB Orifice Tyoe
| روش استخراج تحت فشار | استخراج فشار استاندارد C |
| فشار اسمی | ≤450MPa |
| قطر اسمی | DN50 × DN2600 |
| دقت | ± 1.5٪ ± 2.5٪ |
| دمای عملیاتی | -200 × 450 ℃ |
| روش اتصال | اتصال فلنج، اتصال جوشی |
ویژگی طراحی فلومتر صفحه حلقه حلقه NYLD-KB Orifice Tyoe
1. نه تنها می تواند جریان سیالات عمومی را اندازه گیری کند، بلکه می تواند برای سیالات حاوی ناخالصی های مختلف (مانند گرد و غبار، تعلیق، بارش و غیره) مانند انواع مختلف گازهای هوای گرم، گازهای دودکش، گاز طبیعی، اعمال شود. خنک کردن آب در گردش و غیره
2. اندازه گیری بخار سوپرهیت شده با بخار اشباع می تواند از تجمع میعانات ناشی از توقف بخار جلوگیری کند و هنگامی که بخار دوباره ارسال می شود، می تواند به سرعت وارد اندازه گیری دقیق شود.بخش دیگری از بدنه ابزار دارای یک لوله اندازه گیری مستقیم است، به طوری که خطاهای نصب (مانند خروج از مرکز، چسبیدن واشر به لوله) تأثیر کمی بر اندازه گیری ابزار هنگام نصب در محل دارد.
3. با استفاده از ساختار "حلقه فشار برابر"، زمانی که طول بخش لوله مستقیم به اندازه کافی بلند نیست، هنوز می توان آن را با دقت اندازه گیری کرد.به عنوان مثال: در پایین دست یک زانویی 90 درجه، متر می تواند قبل از طول 2 بعدی داشته باشد.در پایین دست یک زانویی 30 درجه، متر می تواند قبل از آن 0.5 D طول داشته باشد.
4. استفاده از اتصال "روش جوش"، مناسب برای سیالات با دمای بالا و فشار بالا (مانند بخار فوق گرم)، کم هزینه، کار قابل اعتماد، عملکرد پایدار.
5. ساختار "عایق ژاکت" را بپذیرید، مناسب برای تبلور آسان، تبخیر آسان و سایر مایعاتی که نیاز به گرم یا سرد شدن دارند.
