جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری تراکم مخزن و خط لوله | نمونه محصول: | NYDE-CR |
|---|---|---|---|
| مواد پوسته: | آلومینیوم ریخته گری | محدوده کالیبراسیون: | 0.5~2.5g/cc (500-2500kg/m3) |
| خروجی سیگنال: | 4 ... 20 میلی آمپر، 0 تا 1000 هرتز، RS485 Modbus RTU | دمای عملیاتی: | -50℃~+200℃ |
| مواد خیس شده: | 316L، فولاد ضد زنگ، هاستلوی | منبع تغذیه 316L، فولاد ضد زنگ، هاستلوی: | 24VDC≥50mA |
| برجسته: | چگالی سنج چنگال تنظیم مخازن,چگالی سنج چنگال ورودی,چگالی سنج قابل حمل چنگال تنظیم هوشمند |
||

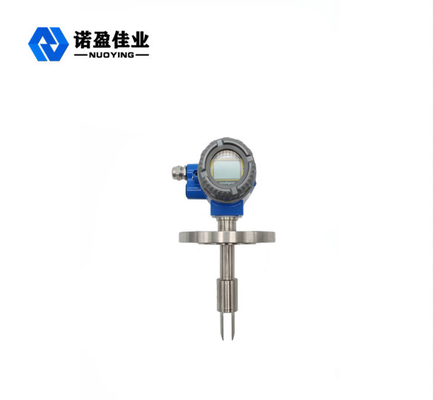

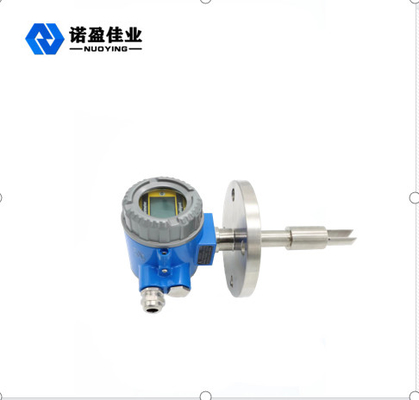

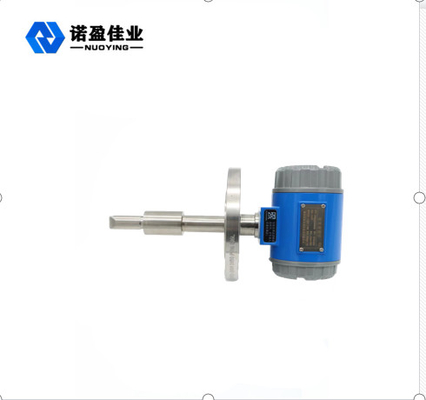

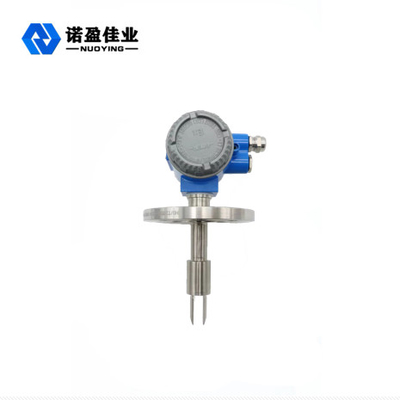

مخازن هوشمند چگالی سنج چنگال تنظیم منطقه کور کوچک NYDE - درج CR
اصل کار چگالی سنج چنگال تنظیم
این سنسور بر اساس اصل ارتعاش اجزا کار می کند و قسمت جزء، قسمت چنگال تنظیم غوطه ور در مایع اندازه گیری شده است.قسمت چنگال تنظیم لرزش را از طریق یک دستگاه پیزوالکتریک ثابت در یک انتهای پایین بدنه چنگال القا می کند.فرکانس نوسان توسط یک دستگاه پیزوالکتریک ثانویه که در انتهای دیگر چنگال ثابت شده است شناسایی می شود و سپس سیگنال توسط مدار در بالا تقویت می شود.چگالی مایع ارتباط نزدیکی با فرکانس ارتعاش در هنگام جریان مایع اندازه گیری شده دارد.هنگامی که چگالی مایع اندازه گیری شده تغییر می کند، فرکانس ارتعاش هنگام جریان مایع نیز تغییر می کند.از طریق معادله می توان چگالی مایع اندازه گیری شده را به دقت محاسبه کرد
ویژگی های طراحی ازتراکم سنج چنگال تنظیم
◎ مناسب برای اندازه گیری چگالی مخازن، لوله ها، جریان یا محیط ساکن.مناسب برای محیط با دمای بالا، دمای پایین و ویسکوزیته بالا حاوی ناخالصی.
◎ دستگاه تبدیل الکترونیکی مبتنی بر ریزپردازنده عملکردهای پردازش سیگنال، محاسبه و تشخیص را یکپارچه می کند.
◎ اندازه گیری آنلاین مداوم چگالی و دما مایع، دقت بالا، ایمن تر و قابل اطمینان تر، می تواند به طور مستقیم برای کنترل فرآیند تولید استفاده شود
◎ می تواند به طور مستقیم با رایانه شخصی از طریق رابط RS485 ارتباط برقرار کند و کاربران می توانند مستقیماً مخاطبین آنلاین را پیکربندی کنند، خطاها را تشخیص دهند و داده ها را ضبط کنند.
◎در حین اندازه گیری چگالی و دما، چگالی پایه، درصد غلظت، درصد جرم، درصد حجم و سایر پارامترها قابل محاسبه است.
◎ساختار حفاظت از فشار بیش از حد عالی، پایداری درجه حرارت عالی، تمام آب بندی جوش داده شده، طراحی جامد و قابل اعتماد.
◎ نصب و استفاده از آن آسان است و داده ها را می توان با قرار دادن مایع نمایش داد.
◎ تعمیر و نگهداری را بدون تمیز کردن منظم ساده کنید
◎ کالیبراسیون بدون نیاز به منبع مرجع استاندارد، کالیبراسیون آزمایشگاهی، بدون وقفه در فرآیند
◎ نوع ذاتا ایمن را می توان در سایت های خطرناک استفاده کرد و نوع بهداشتی را می توان در سایت های تولید مواد غذایی نصب کرد.
پارامترهای فنیتراکم سنج چنگال تنظیم
| کاربرد معمولی | اندازه گیری تراکم مخزن و خط لوله |
|
نمونه محصول |
NYDE-CR |
| مواد پوسته | آلومینیوم ریخته گری |
| محدوده اندازه گیری | 0.5 تا 2.5 گرم در سی سی (500-2500 کیلوگرم در متر).3) |
| محدوده کالیبراسیون | 0.5 تا 2.5 گرم در سی سی (500-2500 کیلوگرم در متر).3) |
| خروجی سیگنال | 4 ... 20 میلی آمپر، 0 ~ 1000 هرتز، RS485 Modbus RTU |
| دمای عملیاتی |
-50℃~+200℃ |
| حداکثر فشار کاری |
207bar (3000psi) |
| مواد خیس شده | 316L، فولاد ضد زنگ، هاستلوی |
| پوشش بدنه چنگال | استاندارد، PTFE، پرداخت الکترولیتی |
| منبع تغذیه | 24VDC≥50mA |
|
اتصال فرآیند
|
ANSI 150 ~ 1500RF |
| DN50PN16,DN50PN40 | |
| IDF و RJT Hygienic | |
| سنسور دما تعبیه شده | سنسور دیجیتال |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6, Ex mb II CT6 (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
