جزئیات محصول:
|
| مدل: | NYRD702 | تکرارپذیری: | ± 3 میلی متر |
|---|---|---|---|
| وضوح: | 1 میلی متر | نمونه برداری: | اکو 55 نمونه در ثانیه |
| سیگنال جریان خروجی: | 4-20 میلی آمپر | سطوح انفجار: | EXiaIICT6 Ga |
| شرایط محیطی: | -40 ℃ ~ +80 ℃ | فرکانس: | 100MHZ-1.8GHZ |
| برجسته: | فرستنده سطح رادار فولادی ضد زنگ,فرستنده سطح رادار چهار سیم,فرستنده سطح مایع رادار 20 میلی آمپر |
||

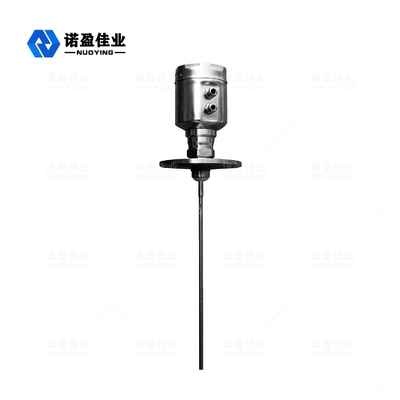

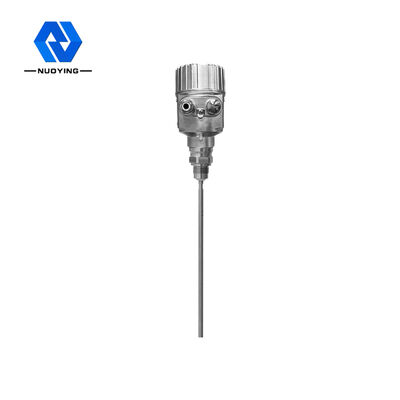

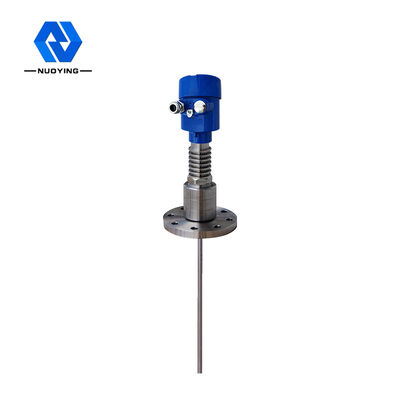

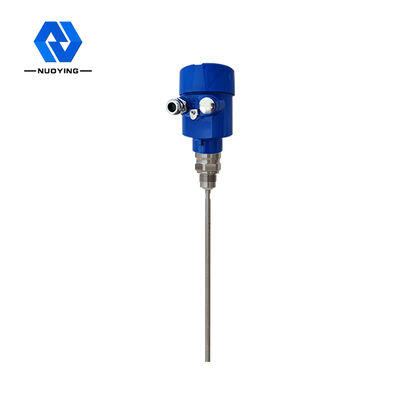

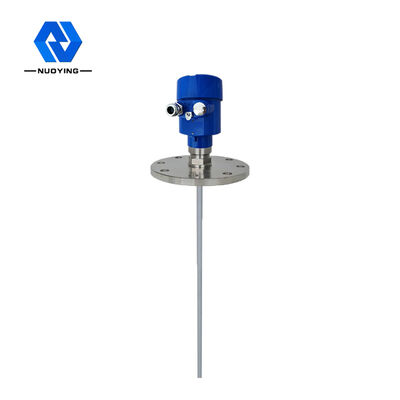

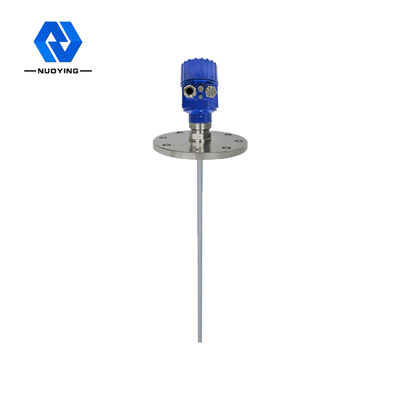

فرستنده سطح رادار فولاد ضد زنگ NYRD702 4-20mA/HART (دو سیم/چهار سیم)
فرستنده سطح رادار فولاد ضد زنگ NYRD702
سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.از صادرات و واردات دوری کنید.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.برای قوطی های فلزی و پلاستیکی، کنتور نباید به دیواره داخلی مخزن برخورد کند.اگر مخزن فلزی باشد، سطح سنج نباید در مرکز مخزن نصب شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس برگردد.نمودار سمت راست نصب رادار میله ای شکل را نشان می دهد که عمدتاً برای اندازه گیری سطح مایع استفاده می شود.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.سنسور را می توان در مرکز سقف نصب کرد، اگر قسمت پایین ظرف مخروطی، می تواند در کف مخزن اندازه گیری شود.
پارامتر فنی فرستنده سطح رادار فولاد ضد زنگ NYRD702
| مولفه های |
فرکانس: 100MHZ-1.8GHZ محدوده اندازه گیری: - کابل: 0-30 متر;میله، کواکسیال: 0-6 متر سرعت پاسخگویی: 0.2S (بسته به استفاده واقعی) دقت: <0.1% |
| رابط ارتباطی | پروتکل ارتباطی HART |
| تکرارپذیری | ± 3 میلی متر |
| وضوح | 1 میلی متر |
| نمونه برداری | اکو 55 نمونه در ثانیه |
| سیگنال جریان خروجی | 4-20mA/HART |
| اتصال فرآیند |
فلنج DN50، DN80، DN100، DN150 |
| فشار فرآیند | -1 ~ 40 بار |
| قدرت |
توان: 24VDC (± 10%)، ولتاژ ریپل: 1Vpp مصرف برق: حداکثر 22.5 میلی آمپر |
| شرایط محیطی | -40 ℃ ~ +80 ℃ |
| درجه حفاظت مسکن | IP68 |
| سطوح انفجار | EXiaIICT6 Ga |
| منبع تغذیه ابزار دقیق و سیم خروجی سیگنال |
به اشتراک گذاشتن یک کابل دو هسته ای محافظ ورودی کابل: 2 M20 × 1.5 (قطر کابل 5 - 9 میلی متر) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی شده بر اساسبهالزامات خاصازکاربران!
