جزئیات محصول:
|
منبع تغذیه: | 220VAC، 24VDC (اختیاری) | تاخیر زمانی: | تنظیم 0-30 ثانیه |
---|---|---|---|
فشار فرآیند: | 0~2.0MPa | اتصال فرآیند: | نخ، فلنج (اختیاری) |
دمای فرآیند: | -40℃+130℃،-184℃+260℃ | سطح حفاظت: | IP67 |
کاربرد معمولی: | کاوشگر بسیار کوتاه برای کاربردهای مختلف یا به عنوان کلید مسدود کننده زغال سنگ | طول پروب: | 500 میلی متر (در صورت درخواست می توان آن را سفارشی کرد) |
برجسته: | سوئیچ سطح ورودی RF فشرده,سوئیچ سطح ورودی RF 500 میلی متر,سوئیچ سنسور سطح پذیرش RF |

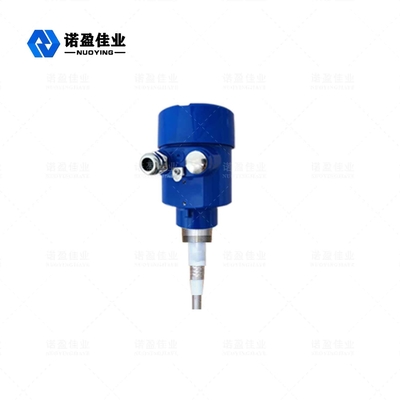

سوئیچ سطح ورودی RF 500 میلی متری NYSP-UK866 با قابلیت تطبیق پذیری فشرده و در دسترس
اصل کار سوئیچ سطح پذیرش RF NYSP-UK866
سوئیچ های سطح رسانایی فرکانس رادیویی بر اساس اصل فناوری خازن فرکانس رادیویی (RF) کار می کنند.RF به کاوشگر اعمال می شود و تاثیر ناشی از محیط اطراف با تجزیه و تحلیل مداوم تعیین می شود.از آنجایی که همه مواد دارای یک ثابت دی الکتریک هستند و رسانایی آنها با رسانایی هوا متفاوت است، امپدانس کلی که توسط جابجایی خازنی کوچک منعکس می شود، زمانی که کاوشگر با ماده تماس پیدا می کند تغییر می کند.از آنجایی که پروب پر انرژی و دیواره رگ دو صفحه قطب خازن را تشکیل می دهند، وقتی هوا (با ثابت دی الکتریک 10) با هر ماده دیگری (با ثابت دی الکتریک > 1) جایگزین می شود، اثر خازنی افزایش می یابد.این مقاومت منفی برنامه را تغییر می دهد.یعنی تغییر مقدار ظرفیت باعث تغییر امپدانس می شود.این اثر توسط مدار اندازه گیری می شود و با مقدار مرجع تعیین شده توسط تنظیم حساسیت (مدار) مقایسه می شود.
ویژگی طراحی سوئیچ سطح پذیرش RF NYSP-UK866
1. تطبیق پذیری قوی: می تواند سطح مایع و سطح مواد را اندازه گیری کند، همچنین می تواند نیازهای دما، فشار، محیط های مختلف را برآورده کند.همچنین می تواند در خوردگی، ضربه و سایر موارد بد استفاده شود.
2. ضد آویزان شدن مواد: طراحی مدار منحصر به فرد و ساختار حسگر باعث می شود اندازه گیری آن از تأثیر مواد آویزان سنسور، بدون نیاز به تمیز کردن منظم و جلوگیری از اندازه گیری نادرست باشد.
3. بدون تعمیر و نگهداری: بدون قطعات متحرک در طول اندازه گیری، بدون مشکل آسیب قطعات مکانیکی، بدون نیاز به تعمیر و نگهداری منظم.
4. ضد تداخل: اندازه گیری تماس، توانایی ضد تداخل قوی، می تواند بر نفوذ بخار، فوم و هم زدن غلبه کند.
5. دقیق و قابل اعتماد: کمیت اندازه گیری متنوع است، که اندازه گیری را دقیق تر می کند.تحت تأثیر تغییرات محیطی قرار نمی گیرد، با پایداری بالا و عمر طولانی.
پارامترهای فنی سوئیچ سطح پذیرش RF NYSP-UK866
کاربرد معمولی | کاوشگر بسیار کوتاه برای کاربردهای مختلف یا به عنوان کلید مسدود کننده زغال سنگ |
مواد پروب | 304+PTFE (اختیاری) |
طول پروب | 500 میلی متر (در صورت درخواست می توان آن را سفارشی کرد) |
تامین برق | 220VAC،24VDC (اختیاری) |
دمای فرآیند | -40℃+130℃،-184℃+260℃ |
فشار فرآیند | 0 ~ 2.0 مگا پاسکال |
اتصال فرآیند | نخ، فلنج (اختیاری) |
خروجی سیگنال | خروجی DPDT، 5A 24VDC یا 5A 220VAC |
تاخیر زمانی | تنظیم 0-30 ثانیه |
هشدار خرابی | حد بالا یا پایین، قابل تنظیم در محل |
سطح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT6 (اختیاری) |
