جزئیات محصول:
|
نسبت برد: | 1:10 | استرس کاری: | DN15 × DN50: 4.0MPa |
---|---|---|---|
ویسکوزیته متوسط: | DN15-5mPa*s | روش اتصال: | اتصال رزوه ای، اتصال فلنجی |
طول کل: | سیگنال پالس، سیگنال 4 ~ 20 میلی آمپر | منبع تغذیه: | 24VDC |
محدوده اندازه گیری: | آب (2.5 × 60000) L/h، هوا (0.07 × 2000) m³/h، (در 0.101025 مگاپاسکال، 20 ℃) | دقت اندازه گیری: | ± 1.0% R، ± 0.5% R، ± 0.2% R (قابل تنظیم) |
برجسته: | فلومتر شناور لوله فلزی 24 VDC,فلومتر فلوت سنج لوله فلزی توربین,فلومتر توربین لوله فلزی |

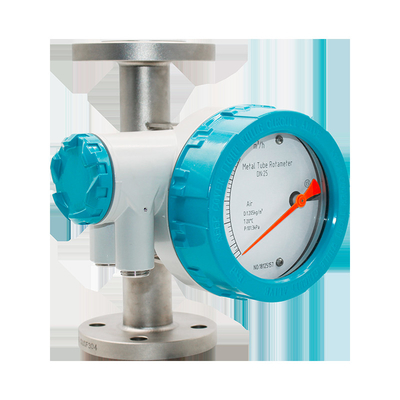

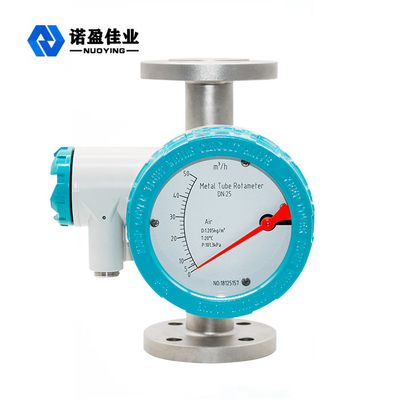

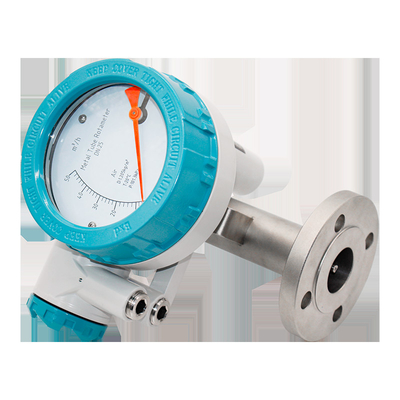

کار قابل اعتماد فلومتر شناور لوله فلزی NYGZ-L با دقت بالا
ساختار فلومتر شناور لوله فلزی سری NYGZ-L ساده، کار قابل اعتماد، دقت بالا، طیف گسترده ای از کاربردها است.در مقایسه با فلومتر روتور شیشه ای می تواند فشار بالاتری را تحمل کند.فلومتر سری NYGZ-L دارای نشانگر درجا، گیربکس از راه دور برقی، هشدار سوئیچ محدود، مقاومت در برابر خوردگی، نوع ژاکت دار، نوع میرایی و انواع ضد انفجار است.به طور گسترده ای در دفاع ملی، شیمیایی، نفت، متالورژی، برق، حفاظت از محیط زیست، پزشکی و صنایع سبک و سایر بخش های اندازه گیری جریان مایع، گاز و کنترل خودکار استفاده می شود.
قطعات تشخیص فلومتر از فولاد ضد زنگ 1Cr18Ni9Ti ساخته شده اند، موارد خاص همچنین می تواند از Cr18Ni12Mo2Ti یا F46 و سایر مواد مقاوم در برابر خوردگی ساخته شود.به جز مشخصات خاص، ارتفاع فلومتر 250 میلی متر و فلنج اتصال استاندارد GB/T9119.8~10 است که می توان آن را نیز با توجه به نیازهای خاص کاربران سفارشی کرد.
اصل کار فلومتر شناور لوله فلزی NYGZ-L
هنگامی که سیال از پایین به بالا از لوله اندازه گیری عمودی عبور می کند، شناور تحت تأثیر اختلاف فشار بالا می رود و ارتفاع افزایش شناور نشان دهنده اندازه جریان است.شناور تا ارتفاعی بالا می رود که نشان دهنده نرخ جریان است و از طریق یک جفت بین آهنربا در شناور و آهنربا در نشانگر به نشانگر منتقل می شود که نشانگر را در نشانگر به چرخش سوق می دهد.
پارامترهای فنی فلومتر شناور لوله فلزی NYGZ-L
محدوده اندازه گیری | آب (2.5 × 60000) L/h، هوا (0.07 × 2000) m³/h، (در 0.101025 مگاپاسکال، 20 ℃) |
دقت اندازه گیری | ± 1.0% R، ± 0.5% R، ± 0.2% R (قابل تنظیم) |
نسبت برد | 1:10 |
استرس کاری | DN15 × DN50: 4.0MPa |
دمای رسانه | -80℃℃~+200℃(فلومتر F46 خط دار 0℃~80℃) |
ویسکوزیته متوسط | DN15-5mPa*s |
روش اتصال | اتصال رزوه ای، اتصال فلنجی |
طول کل | سیگنال پالس، سیگنال 4 ~ 20 میلی آمپر |
مواد لوله اندازه گیری |
نوع معمولی: 1Cr18Ni9Ti مقاوم در برابر خوردگی: Cr18Ni12Mo2Ti, 316L, 316 |
سیگنال خروجی | 2 سیم (4 تا 20) میلی آمپر، 3 سیم (0 تا 10) میلی آمپر |
خطی بودن | 1.0٪ |
منبع تغذیه | 24VDC |
مصرف برق | 25 مگاوات |
دمای محیط | -25℃℃+55℃ |
درجه ضد انفجار | Exia IICT5 |
