جزئیات محصول:
|
کاربرد معمولی: | مایع | کالیبر ابزار: | اتصال رشته ای؛ اتصال فلنجی |
---|---|---|---|
دقت اندازه گیری: | ± 1.0% R، ± 0.5% R، ± 0.2% R (قابل تنظیم) | نسبت برد: | 1:10; 1:15; 1:20 |
جنس سنسور: | فولاد ضد زنگ 304، فولاد ضد زنگ 316 (L) و غیره | دمای رسانه: | -20℃℃+120℃ |
فشار جو: | 86 کیلو پاسکال × 106 کیلو پاسکال | خروجی سیگنال: | سیگنال پالس، سیگنال 4 ~ 20 میلی آمپر |
برجسته: | فلومتر توربین مایع با دقت بالا,فلومتر توربین مایع از جنس استنلس استیل 304,فلومتر توربین آب رزوه ای |

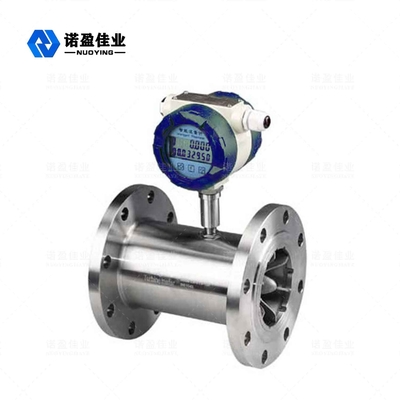

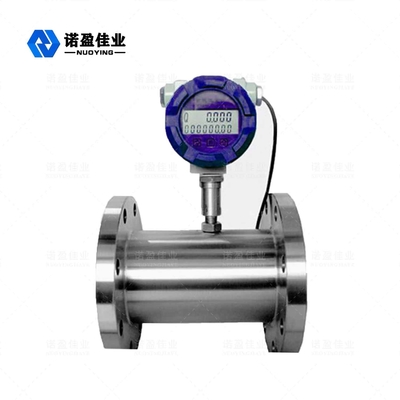

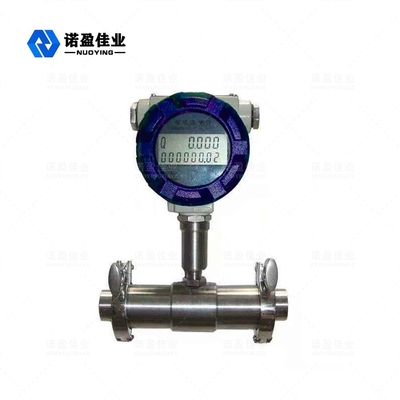

دبی سنج توربین مایع NYWL-L با تکرار خوب با دقت بالا
اصل کار فلومتر توربین NYWL-L
فلومتر توربین سری NYWL-L با ساختاری ساده، سبک وزن، دقت بالا، قابلیت تکرار خوب، پاسخگو، آسان برای نصب و حفظ استفاده از نسل جدید فلومتر توربین، جذب فناوری پیشرفته دبی سنج ها در داخل و خارج از کشور پس از طراحی بهینه شده است. ، به طور گسترده در اندازه گیری خط لوله بسته با فولاد ضد زنگ 1CraNigTi، 2Cris و Corundum Alc0a استفاده می شود، آلیاژ سخت خورده نمی شود.و بدون الیاف، ذرات و سایر ناخالصی ها، ویسکوزیته سینماتیک دمای کاری کمتر از 5 × 10-6m3 / s مایع، برای ویسکوزیته سینماتیکی بیشتر از 5 × 10-6m² / s مایع، فلومتر را می توان پس از کالیبراسیون مایع واقعی استفاده کرد. .اگر ابزار صفحه نمایش با توابع خاص، همچنین می تواند کنترل کمی، هشدار بیش از حد حجم، و غیره، ابزار ایده آل برای اندازه گیری جریان و صرفه جویی در انرژی است.
ضریب ابزار دقیق سنسور برگرفته از کالیبراسیون دستگاه کالیبراسیون جریان است که با توجه به ورودی (جریان) و خروجی (پالس فرکانس) به هیچ وجه مکانیسم سیال داخلی سنسور را نمی پرسد. سیگنال) برای تعیین ضریب تبدیل آن، برای کاربردهای عملی مناسب است.البته لازم به ذکر است که این ضریب تبدیل (ضریب ابزار دقیق) مشروط است، شرایط کالیبراسیون آن شرایط مرجع است، اگر استفاده از انحراف از این شرایط ضرایب تغییر کند، تغییر بستگی به نوع سنسور، شرایط نصب لوله و سیال دارد. پارامترهای فیزیکی وضعیت
ویژگی طراحی فلومتر توربین NYWL-L
1. دقت بالا، به طور کلی تا ± 1٪ R، ± 0.5٪ R، نوع با دقت بالا تا ± 0.2٪ R.
2. تکرار خوب، تکرارپذیری کوتاه مدت تا 0.05٪ ~ 0.2٪، آن است که به دلیل تکرار خوب، مانند کالیبراسیون مکرر و یا کالیبراسیون آنلاین می توانید دقت بسیار بالا، در حل و فصل تجارت جریان سنج ترجیح داده است.
3. سیگنال فرکانس پالس خروجی، مناسب برای اندازه گیری کل و اتصال کامپیوتر، بدون رانش نقطه صفر، توانایی ضد تداخل قوی.
4. می تواند یک سیگنال فرکانس بسیار بالا (3 ~ 4kHz)، وضوح سیگنال قوی به دست آورد.
5. طیف گسترده، قطر متوسط و بزرگ تا 1:20، قطر کوچک 1:10، ساختار فشرده و سبک وزن، نصب و نگهداری آسان، ظرفیت گردش خون بالا.
6. قابل استفاده برای اندازه گیری فشار بالا، بدن متر نیازی به باز کردن سوراخ ندارد، آسان برای ساخت ابزار نوع فشار بالا.
7. انواع سنسورهای خاص، می تواند با توجه به نیازهای خاص کاربران برای انواع سنسورهای خاص مانند نوع دمای پایین، نوع دو جهته، نوع سوراخ، نوع خاص مخلوط شن و غیره طراحی شود.
8. می تواند به نوع درج ساخته شود، مناسب برای اندازه گیری قطر بزرگ، افت فشار کوچک، قیمت پایین، می تواند بدون جریان برداشته شود، نصب و نگهداری آسان است.
پارامترهای فنی فلومتر توربین NYWL-L
کاربرد معمولی | مایع |
کالیبر ابزار | اتصال رشته ای؛اتصال فلنجی |
دقت اندازه گیری | ± 1.0% R، ± 0.5% R، ± 0.2% R (قابل تنظیم) |
نسبت برد | 1:10;1:15;1:20 |
جنس سنسور | فولاد ضد زنگ 304، فولاد ضد زنگ 316 (L) و غیره |
دمای رسانه | -20℃℃+120℃ |
دمای محیط | -20℃℃+60℃ |
رطوبت نسبی | 5% تا 90% |
فشار جو | 86Kpa × 106Kpa |
خروجی سیگنال | سیگنال پالس، سیگنال 4 ~ 20 میلی آمپر |
خروجی ارتباط | HART/RS485 |
منبع تغذیه | منبع تغذیه خارجی: +24VDC±15%, ریپل ≤±5 منبع تغذیه داخلی: 2.0~3.0V |
رابط خط سیگنال | نوع پایه، نوع ضد انفجار |
درجه حفاظت/ضد انفجار | IP 67/ExiaⅡCT4 یا ExdⅡBT6 |
