جزئیات محصول:
|
محدوده دمای متوسط: | -50℃~+200℃ | فشار کاری: | 3000PSI |
---|---|---|---|
اثر استرس: | قابل اغماض | پوشش بدنه چنگال: | PTFE یا PFA استاندارد |
منبع تغذیه: | 24 VDC، ≥50 میلی آمپر | دقت خروجی (20℃): | ± 0.1٪ از خواندن |
سطح حفاظت: | IP67، IP68 | پوسته: | آلیاژ آلومینیوم |
برجسته: | چگالی سنج قابل حمل 24 ولت دی سی,چگالی سنج تیونینگ آلیاژ آلومینیوم,چگالی سنج فلنج فولادی ضد زنگ |

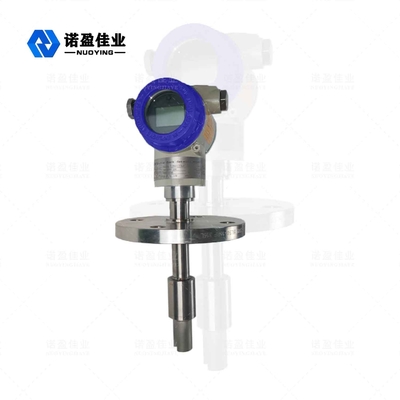

آلیاژ آلومینیوم NYDE چنگال تنظیم فلنج فلنج استیل ضد زنگ 24VDC 0–600CP
تراکم سنج چنگال تنظیم NYDEاصول کارکرد، اصول جراحی، اصول عملکرد

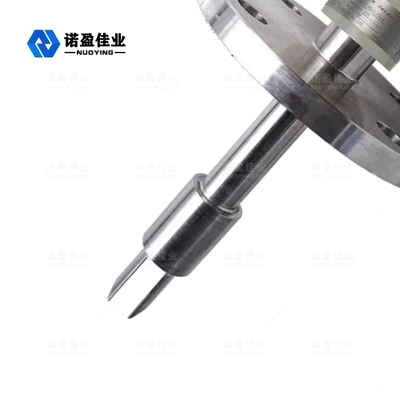

سنسور بر اساس اصل ارتعاش اجزا کار می کند و قسمت جزء قسمتی از چنگال تنظیم است که در مایع اندازه گیری شده غوطه ور شده است.اندازه گیری آنلاین مداوم چگالی و دما مایع، با دقت بالا، ایمن تر و قابل اطمینان تر، می تواند به طور مستقیم برای کنترل فرآیند تولید استفاده شود.قسمت چنگال تنظیم لرزش را از طریق یک دستگاه پیزوالکتریک داخلی که در انتهای پایین بدنه چنگال ثابت شده است، القا می کند.فرکانس نوسان توسط یک دستگاه پیزوالکتریک ثانویه ثابت در انتهای دیگر بدنه چنگال تشخیص داده می شود و سپس سیگنال توسط مدار در بالا تقویت می شود.نگهداری آسان، بدون تمیز کردن منظم.چگالی مایع با فرکانس ارتعاش زمانی که مایع اندازهگیری شده جریان دارد، ارتباط نزدیکی دارد.هنگامی که چگالی مایع اندازه گیری شده تغییر می کند، فرکانس ارتعاش هنگام جریان مایع نیز تغییر می کند.دستگاه تبدیل الکترونیکی مبتنی بر ریزپردازنده، پردازش سیگنال یکپارچه، محاسبه و عملکردهای تشخیصی.از طریق رابطه زیر می توان چگالی مایع اندازه گیری شده را به دقت محاسبه کرد.
D= K0+K1T+K2T2
D= چگالی کالیبره نشده محیط اندازه گیری شده (kg/m3)
T= فرکانس ارتعاش (μs).
K0 , K1 , K2 = ثابت
در فرآیند تشخیص چگالی، دانسیته سنج پلاگین NYDE می تواند به طور خودکار تأثیر دما بر چگالی (D) محیط اندازه گیری شده را جبران کند و فشار تأثیر قابل توجهی بر چگالی ندارد.
پارامترهای فنی چگالی سنج چنگال تنظیم NYDE
محدوده اندازه گیری | 0.5 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب)، 0 تا 100.0٪ |
محدوده کالیبراسیون | 0.5 - 2.5 گرم / سی سی (0 - 2500 کیلوگرم بر متر مکعب) |
محدوده دمایی متوسط | -50℃~+200℃ |
فشار کاری | 3000psi |
اثر استرس | ناچیز |
سنسور دمای داخلی | سنسور دیجیتال |
مواد خیس شده | 316L، 2205 فولاد ضد زنگ، آلیاژ تیتانیوم |
پوشش بدنه چنگال | PTFE یا PFA استاندارد |
منبع تغذیه | 24VDC، ≥50 میلی آمپر |
خروجی سیگنال آنالوگ | 4-20 میلی آمپر، RS485 Modbus RTU |
دقت خروجی (20℃) | ± 0.1٪ از خواندن |
تکرارپذیری خروجی (-40~85℃) | ± 0.05٪ FS |
اتصال فرآیند | DIN 50 PN16 DIN 50 PN40 |
سرویس بهداشتی ارتش اسرائیل و RJT | |
سطح حفاظت | IP67، IP68 |
پوسته | آلیاژ آلومینیوم |
