جزئیات محصول:
|
| منبع تغذیه: | 12 ~ 24 VDC | فشار اسمی: | 1.6MPa، 2.5MPa، 4.0MPa و بالاتر |
|---|---|---|---|
| درجه دقت: | 1.0، 1.5 | دمای رسانه: | -40 ~ 350 ℃ |
| کاهش فشار: | ضریب مقاومت cd≤2.4 | سیگنال خروجی: | پالس ولتاژ پایین ≤ 1 ولت سطح بالا ≥ 6 ولت، سیگنال جریان استاندارد 4 ~ 20 میلی آمپر |
| درجه ضد انفجار: | Exia II CT6 (اختیاری) | ||
| برجسته: | فلومتر ورتکس 20 میلی آمپر,فلومتر گرداب فشار,فرستنده سطح مایع گرداب |
||

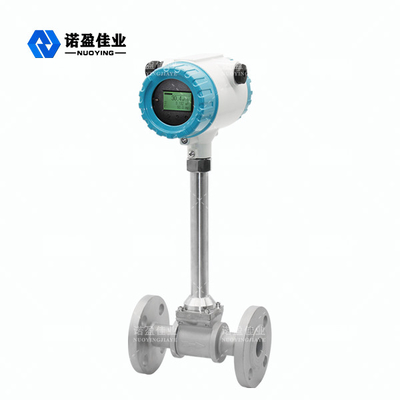

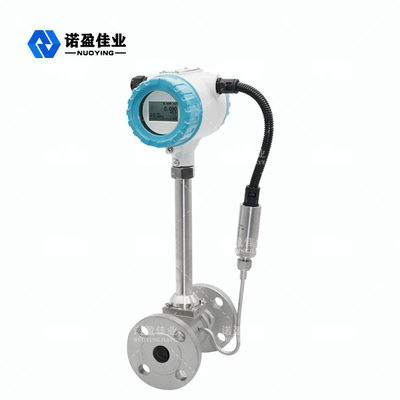

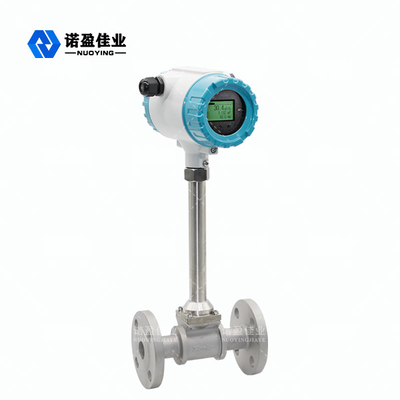

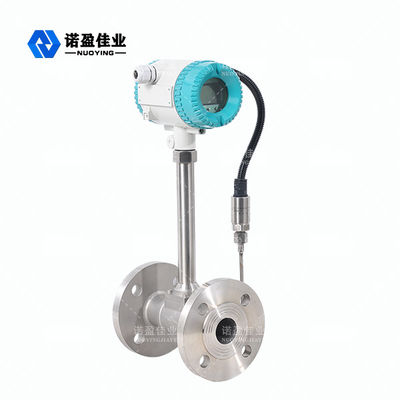

دقت اندازه گیری بالا با قابلیت اطمینان بالا 20 میلی آمپر فلومتر گرداب
فلومتر گرداب بر اساس تحقیق و تولید اصل گرداب کارمن، عمدتا برای اندازه گیری جریان سیال خط لوله صنعتی، مانند گاز، مایع، بخار و سایر رسانه ها است.ویژگی های آن عبارتند از افت فشار کوچک، محدوده بزرگ، دقت بالا، در اندازه گیری جریان حجمی شرایط کاری تقریبا مستقل از چگالی سیال، فشار، دما، ویسکوزیته و سایر پارامترها.بدون قطعات مکانیکی متحرک، بنابراین قابلیت اطمینان بالا و تعمیر و نگهداری کم.پارامترهای ابزار می توانند در طول زمان پایدار باشند.فلومتر Vortex از سنسور استرس پیزوالکتریک استفاده می کند که بسیار قابل اعتماد است و می تواند در محدوده دمای عملیاتی -20℃ ~ 250 ℃ کار کند.دارای سیگنال استاندارد آنالوگ و سیگنال پالس دیجیتال است، بنابراین به راحتی می توان از آن با سیستم های دیجیتال مانند کامپیوتر که یک ابزار اندازه گیری پیشرفته و ایده آل است استفاده کرد.
اصل کار فلومتر گرداب
فلومتر ورتکس در میدان جریان مولد گرداب، پروب تشخیص و مدارهای الکترونیکی مربوطه و سایر اجزا طراحی شده است.هنگامی که سیال از طریق مولد گرداب جریان می یابد، دو ردیف گرداب متناوب در دو طرف تشکیل می دهد، این گرداب به خیابان گرداب کارمن معروف است.استروهال، بر اساس نظریه خیابان گرداب کارمن، پیشنهاد کرد که فرکانس خیابان گرداب کارمن متناسب با سرعت جریان سیال است و رابطه بین فرکانس و سرعت جریان را بیان کرد: f = St × V / d.
f: فرکانس گرداب (Hz)
v: میانگین سرعت جریان در دو طرف مولد گرداب (m/s)
St: ضریب استروهال (ثابت)
این گرداب‌های متناوب یک سری فشار منفی متناوب را تشکیل می‌دهند که روی پروب تشخیص اثر می‌کند و یک سری سیگنال‌های الکتریکی متناوب تولید می‌کند که توسط پیش تقویت‌کننده تبدیل، شکل‌دهی و تقویت می‌شوند و سپس یک سیگنال فرکانس پالس یا سیگنال استاندارد متناسب با همگام سازی گرداب
پارامترهای فنی فلومتر Vortex
| منبع تغذیه | 12~24VDC |
| فشار اسمی | 1.6MPa، 2.5MPa، 4.0MPa و بالاتر |
| درجه دقت | 1.0، 1.5 |
| دمای رسانه | -40 ~ 350 ℃ |
| کاهش فشار | ضریب مقاومت cd≤2.4 |
| سیگنال خروجی | پالس ولتاژ پایین ≤ 1 ولت سطح بالا ≥ 6 ولت، سیگنال جریان استاندارد 4 ~ 20 میلی آمپر |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
ویژگی طراحی جریان سنج گرداب
1. آسان برای نصب ساختار ساده، بدون قطعات سایش متحرک.
2. دقت اندازه گیری بالا، قابلیت اطمینان بالا، بدون نیاز به اشکال زدایی در محل.
3. می تواند سیگنال جریان را از فاصله دور منتقل کند و می تواند با رایانه شبکه شود تا مدیریت متمرکز را تحقق بخشد.
4. برد تقویت کننده طراحی منحصر به فردی دارد و برای گاز و مایع رایج است.
5. سیگنال استاندارد آنالوگ و سیگنال پالس دیجیتال خروجی وجود دارد که می توان به راحتی با سیستم های دیجیتال مانند رایانه ها از آنها استفاده کرد.
6. ابزار ضد انفجار را می توان در مکان های ضد انفجار مربوطه استفاده کرد.
7. طراحی و تولید سفارشی با توجه به نیاز مشتری.
