| نام تجاری: | NUOYINGJIAYE |
| Model Number: | NYDE-CR |
| مقدار تولیدی: | 1 عدد |
| قیمت: | $450 to $1700 /pcs |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 عدد / قبل از ماه |

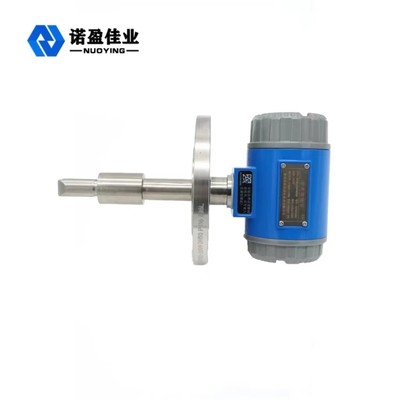

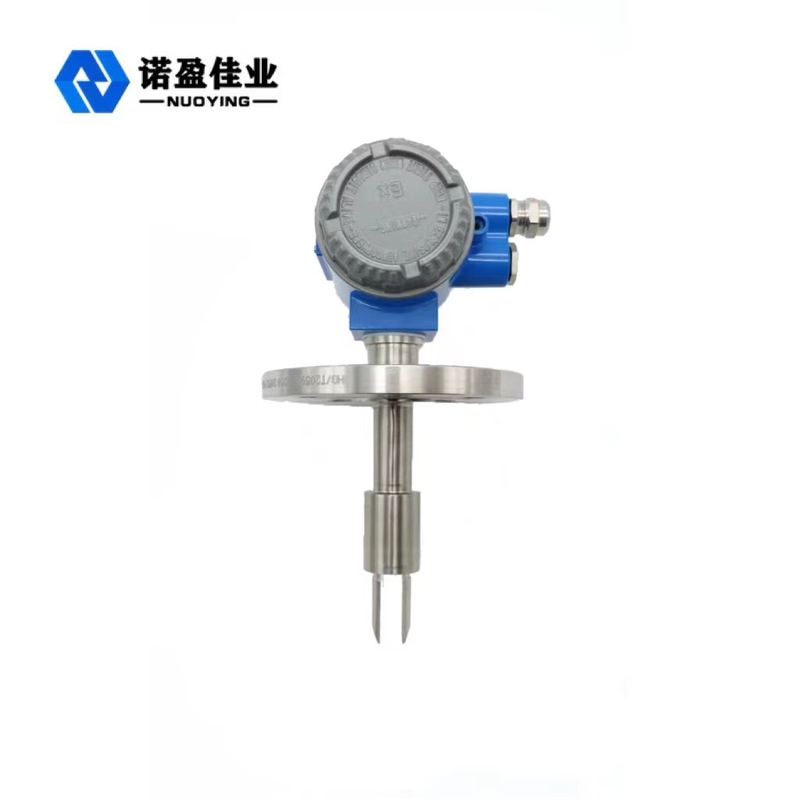

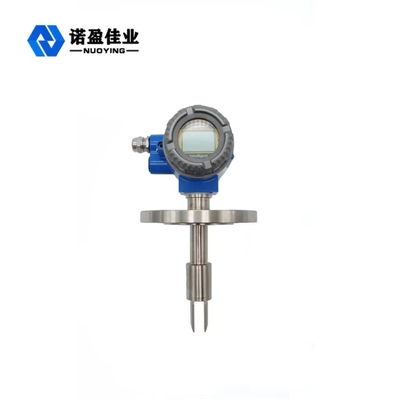

آسان برای نصب و استفاده از اندازه گیری تراکم مخزن و لوله NYDE-CR چنگال تنظیم چگالی سنج
تراکم سنج ورودی نوع NYYC-MD را می توان برای تشخیص تراکم آنلاین در زمان واقعی استفاده کرد.می توان از آن در کنترل فرآیند محصولات با چگالی به عنوان پارامتر اساسی یا کنترل کیفیت با درصد جامد یا درصد غلظت به عنوان مرجع استفاده کرد.با استفاده از نصب نوع درج، که به طور گسترده در خطوط لوله، ظروف مخزن باز و ظروف مخزن بسته استفاده می شود، چگالی سیال تشخیص چگالی رسانه به طور مستقیم به فرکانس ارتعاش دریافت شده توسط چنگال تنظیم وارد شده در محیط بستگی دارد.سنسور داخلی سنسور دما برای ارائه جبران دما.به طور گسترده در صنایع نفت، شیمیایی، آبجوسازی، مواد غذایی، دارویی و فرآوری مواد معدنی (مانند خاک رس، کربنات، سیلیکات و غیره)، کاربردهای خاص در صنایع فوق در تشخیص رابط خط لوله چند محصول، تشخیص چگالی مخلوط همزن، نقطه پایانی راکتور استفاده می شود. نظارت، تشخیص رابط یونیزر.
اصل کار چگالی سنج چنگال تنظیم NYDE-CR
این سنسور بر اساس اصل ارتعاش جزء کار می کند، قسمت جزء قسمت چنگال تنظیم غوطه ور در مایع اندازه گیری شده است.قسمت چنگال تنظیم ارتعاشات را از طریق یک دستگاه پیزوالکتریک ذاتی که در انتهای پایین بدنه چنگال ثابت شده است، حس می کند.فرکانس ارتعاش توسط یک دستگاه پیزوالکتریک ثانویه ثابت شده در انتهای دیگر شاخک تشخیص داده می شود و سپس سیگنال توسط یک مدار در بالا تقویت می شود.چگالی مایع و فرکانس ارتعاش هنگامی که جریان مایع اندازه‌گیری شده ارتباط نزدیکی با هم دارند و زمانی که چگالی مایع اندازه‌گیری شده تغییر می‌کند، فرکانس ارتعاش هنگام جریان مایع نیز تغییر می‌کند.از طریق معادله D=Ko+KIT+KETz می توان چگالی مایع اندازه گیری شده را به دقت محاسبه کرد.
D = چگالی محیط اندازه گیری شده بدون کالیبراسیون (kg/m³)
T = فرکانس ارتعاش (μs).
Ko، Ki، K2 = ثابت
در فرآیند تشخیص چگالی، چگالی سنج پلاگین NYYC-MD می تواند به طور خودکار تأثیر دما را بر چگالی محیط اندازه گیری شده (D) جبران کند و فشار تأثیر قابل توجهی بر چگالی ندارد.
پارامترهای فنی چگالی سنج چنگال تنظیم NYDE-CR
| کاربرد معمولی | اندازه گیری تراکم مخزن و لوله |
| مصالح ساختمانی | آلومینیوم ریخته گری |
| محدوده اندازه گیری | 0.5 تا 2.5 گرم در سی سی (500-2500 کیلوگرم بر متر مکعب) |
| محدوده کالیبراسیون | 0.5 تا 2.5 گرم در سی سی (500-2500 کیلوگرم بر متر مکعب) |
| منبع تغذیه | 24VDC، ≥50 میلی آمپر |
| خروجی سیگنال | 4 تا 20 میلی آمپر، 0 تا 1000 هرتز، RS485 Modbus RTU |
| دمای عملیات | -50 ~ 200 ℃ |
| حداکثر فشار کاری | 207 بار (3000 psi) |
| اتصال فرآیند | نوع بهداشتی ANSI 150 تا 1500 RF، DN 50 PN16، DN 50 PN40، IDF و RJT |
| مواد مشترک | 316L، فولاد ضد زنگ، Hastelloy |
| پوشش بدنه چنگال | استاندارد، PTFE، پرداخت الکترولیتی |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| نوع مسکن | جعبه آلومینیومی ریخته گری آبی برقی، کیس آلومینیومی ریخته گری زرد روشن، مورد فولاد ضد زنگ |
ویژگی طراحی چگالی سنج چنگال تنظیم NYDE-CR
1. مناسب برای مخازن، خطوط لوله، اندازه گیری چگالی رسانه های جریان یا ثابت.مناسب برای اندازه گیری دمای بالا، دمای پایین، محیط های حاوی ناخالصی با ویسکوزیته بالا.
2. دستگاه تبدیل الکترونیکی مبتنی بر ریزپردازنده، یکپارچه سازی پردازش سیگنال، محاسبه و توابع تشخیصی.
3. اندازه گیری آنلاین مداوم چگالی و دما مایع، دقت بالا، ایمن تر و قابل اعتماد تر، می تواند به طور مستقیم برای کنترل فرآیند تولید استفاده شود.
4. می تواند به طور مستقیم با رایانه شخصی از طریق رابط RS485 ارتباط برقرار کند و کاربران می توانند مستقیماً پیکربندی گره آنلاین، تشخیص خطا و ثبت داده ها را روی آن انجام دهند.
5. در حین اندازه گیری چگالی و دما، چگالی پایه، درصد غلظت، درصد جرم، درصد حجم و سایر پارامترها قابل محاسبه است.
6. ساختار عالی حفاظت از فشار بیش از حد، پایداری درجه حرارت برتر، مهر و موم کاملاً جوش داده شده، طراحی قوی و قابل اعتماد.
7. نصب و استفاده آسان، مایع را برای نمایش قرائت وارد کنید.
8. تعمیر و نگهداری ساده، بدون تمیز کردن منظم.
9. کالیبراسیون بدون منبع مرجع استاندارد، بدون کالیبراسیون آزمایشگاهی، بدون وقفه در فرآیند.
10. ذاتا ایمن برای مکان های خطرناک، بهداشتی برای سایت های تولید مواد غذایی.
