جزئیات محصول:
|
| محدوده اندازه گیری: | -20 ~ + 1600 ℃ | دمای محیط: | -20 ~ 80 ℃ |
|---|---|---|---|
| منبع تغذیه: | 24VDC(12VDC~30VDC) | ظرفیت اضافه بار: | 0~500Ω |
| رطوبت نسبی: | 5 تا 95 درصد | اتصال فرآیند: | فلنج، نخ (اختیاری) |
| کاربرد معمولی: | اندازه گیری مایعات و بخارات در محدوده 200- تا 1600 درجه سانتی گراد در فرآیندهای مختلف و سایر محیط ها | خروجی سیگنال: | 4 ... 20 mADC (دو خط)؛ 1 تا 5 VDC (سه خط) |
| برجسته: | فرستنده سنسور دمای 24 VDC,فرستنده سنسور دمای با دقت بالا,سنسور دمای صنعتی فلنج |
||

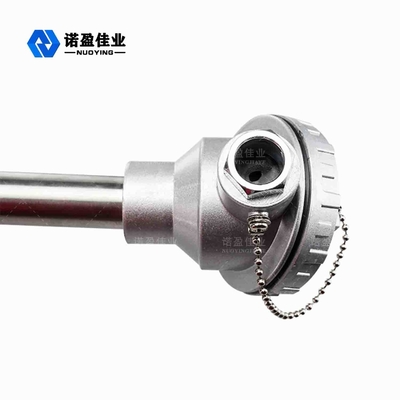

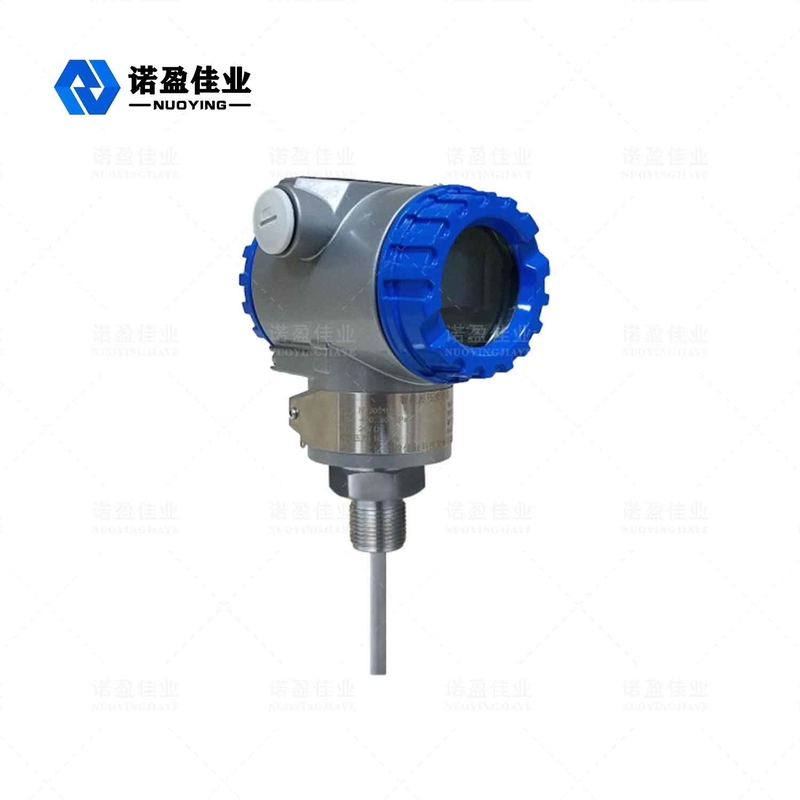

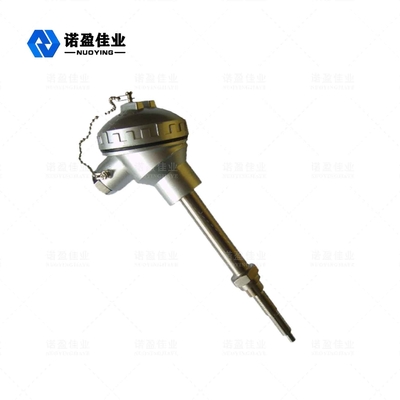

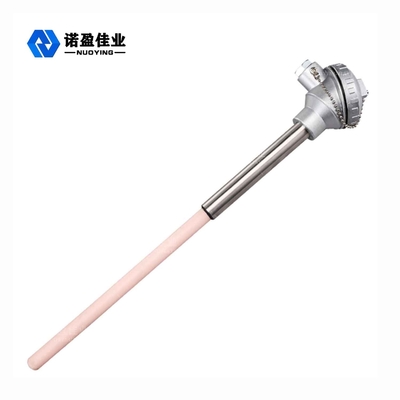

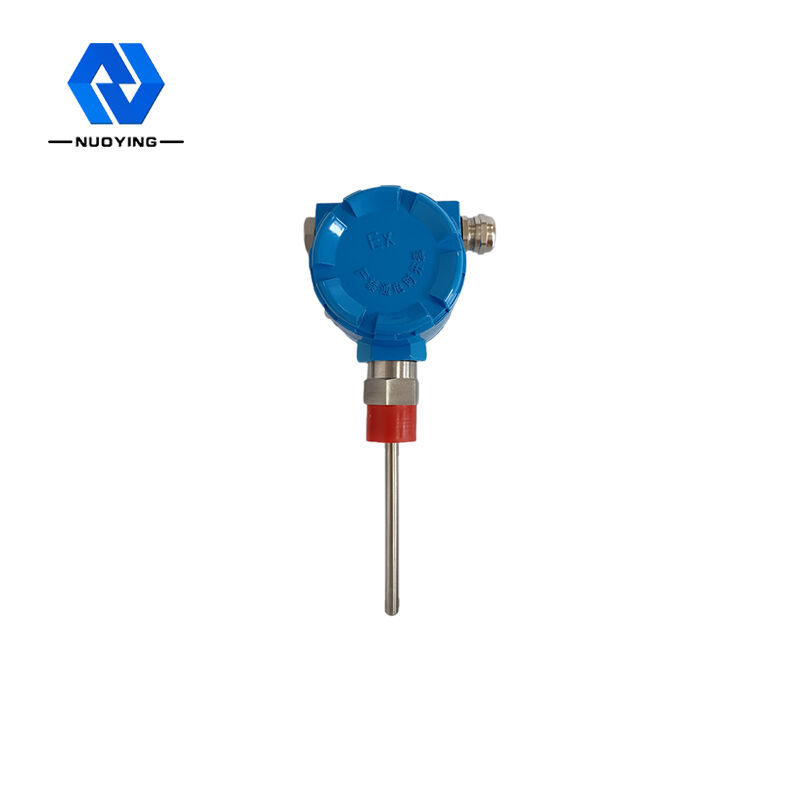

فرستنده سنسور دمای 24VDC با دقت بالا زمان پاسخ سریع
اصل کار فرستنده سنسور دما
فرستنده دما NT93420 از ترموکوپل، RTD به عنوان عنصر اندازه گیری دما استفاده می کند، سیگنال خروجی از عنصر اندازه گیری دما به ماژول فرستنده ارسال می شود که به سیگنال جریان 4 ~ 20 میلی آمپر تبدیل می شود، سیگنال ولتاژ 0-5V/0-10V و خروجی سیگنال دیجیتال RS485 پس از پردازش مداری تثبیت ولتاژ و فیلتر، تقویت عملیات، اصلاح غیر خطی، تبدیل V/I، جریان ثابت و حفاظت معکوس و غیره با رابطه خطی با دما.
ویژگی طراحی فرستنده سنسور دما
1. نصب ساده، طیف وسیعی از اندازه گیری دما برای انتخاب.
2. گاز مایع با استفاده دوگانه، سازگار با 316L برای هر رسانه.
3. انواع سیگنال های آنالوگ خطی را انتخاب کنید.
4. زمان پاسخ سریع، دقت بالا، ساختار فشرده و بادوام، قابلیت ضد تداخل قوی.
5. پایداری طولانی مدت خوب، مصرف انرژی کم، اندازه کوچک.
6. ضد آب، ضد انفجار، مقاوم در برابر درجه حرارت و مقاوم در برابر ضربه.
پارامترهای فنی فرستنده سنسور دما
| کاربرد معمولی | اندازه گیری مایعات و بخارات در محدوده 200- تا 1600 درجه سانتی گراد در فرآیندهای مختلف و سایر محیط های گازی یا دمای سطح جامد. |
| محدوده اندازه گیری | -20 ~ + 1600 ℃ |
| منبع تغذیه | 24VDC(12VDC~30VDC) |
| دمای محیط | -20 ~ 80+ |
| خروجی سیگنال | 4 ... 20 mADC (دو خط)؛ 1 تا 5 VDC (سه خط) |
| رطوبت نسبی | 5 تا 95 درصد |
| ظرفیت اضافه بار | 0~500Ω |
| زمان پاسخ | ≤350mS |
| تغییر دما | ± 0.025٪ / ℃ |
| رانش زمان | کمتر از 0.5% در سال |
| مواد لوله محافظ |
لوله های 1Cr18Ni9Ti یا سرامیکی یا آلومینا بالا |
| اتصال فرآیند | فلنج، نخ (اختیاری) |
| مصالح ساختمانی | آلومینیوم (اختیاری) |
| اندازه رابط | لوله سرامیکی M27×2 یا خطی (اختیاری) |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II BT6، Exa II BT5 (اختیاری) |
فیلد کاربردی فرستنده سنسور دما
نفت، مواد شیمیایی، فیبر شیمیایی؛نساجی، لاستیک، مصالح ساختمانی؛برق، متالورژی، پزشکی؛کنترل فرآیند اندازه گیری دمای مواد غذایی و سایر زمینه های صنعتی در محل؛به ویژه برای سیستم های اندازه گیری و کنترل کامپیوتری مناسب است، اما همچنین می تواند در ارتباط با ابزار مورد استفاده قرار گیرد.مانند: خط لوله و سیستم تهویه، سیستم هیدرولیک و پنوماتیک، سیستم سرمایش و سیستم گرمایش، سیستم تامین آب و آب گرم، سیستم تهویه مطبوع، اندازه گیری و کنترل دمای سیستم اتوماسیون.
