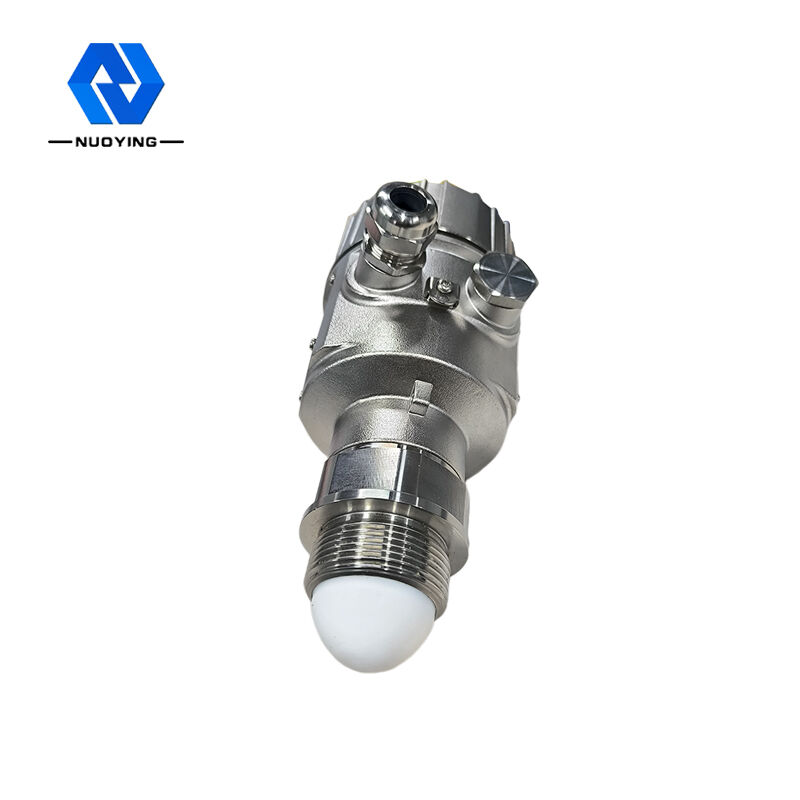

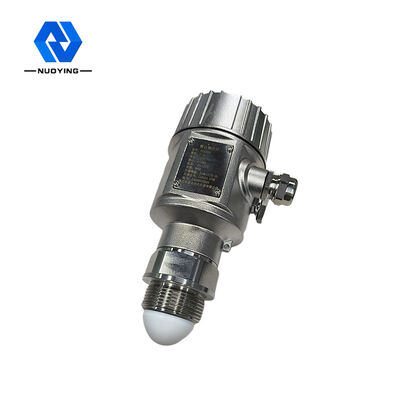

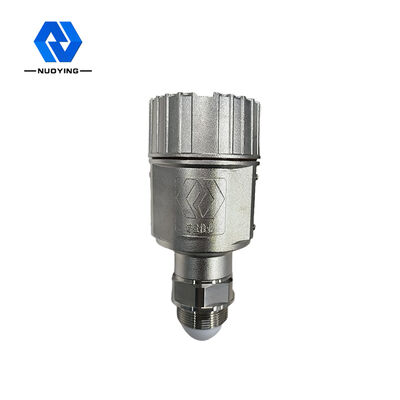

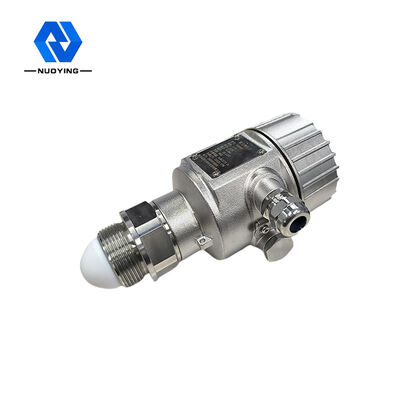

جزئیات محصول:
|
محدوده اندازه گیری: | 6 متر | مواد آنتن: | 304 (اختیاری) |
---|---|---|---|
رابط الکتریکی: | M20×1.5، 1/2 NPT | نمونه گیری اکو: | 55 بار در ثانیه |
دمای متوسط: | -40 ~ + 130 ℃ | فشار فرآیند: | -0.1~0.3MPa |
کاربرد معمولی: | سیالات، به ویژه ثابت دی الکتریک کم، همزن و سایر کاربردهای پیچیده | ||
برجسته: | فرستنده سطح موج هدایت مایع 6 متر,مبدل سطح رادار موج هدایت شونده,سطح سنج رادار سیالات |

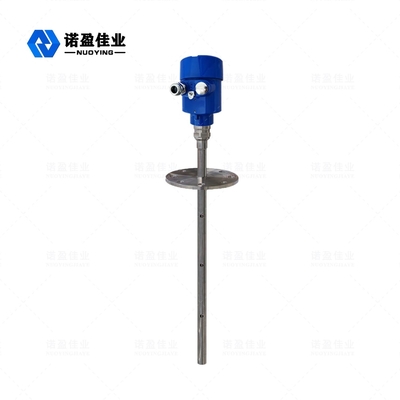

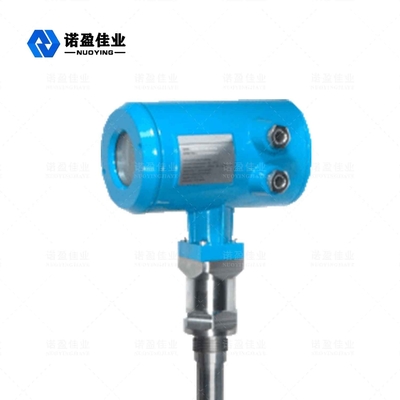

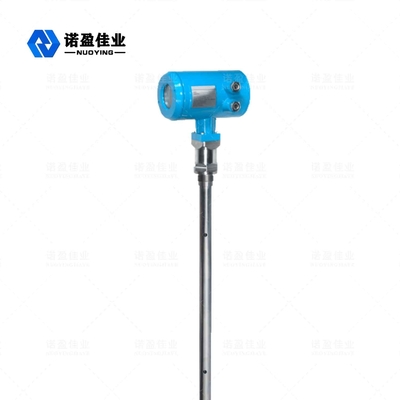

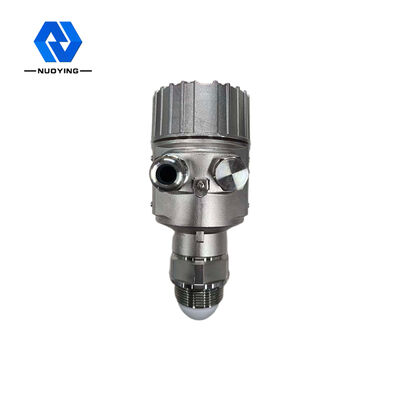

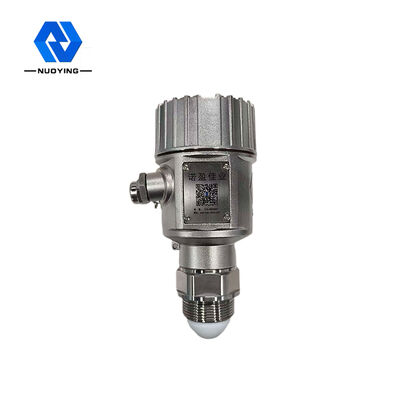

فرستنده سطح رادار NYRD704 موج هدایت شونده مایع 6 متری غیر مضر برای بدن انسان
اصل کار فرستنده سطح رادار NYRD704

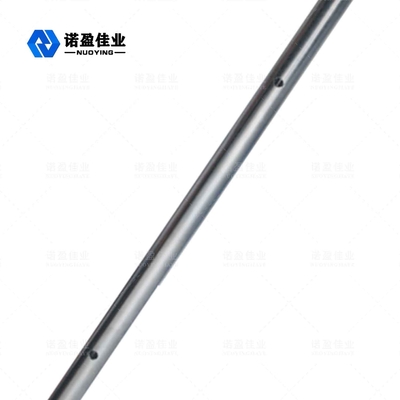

رادار موج هدایت شونده پالس های مایکروویو با فرکانس بالا را منتشر می کند که در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) حرکت می کند.هنگام مواجهه با محیط اندازه گیری شده، بخشی از انرژی پالس به دلیل تغییر ناگهانی ثابت دی الکتریک که باعث انعکاس می شود، به عقب منعکس می شود.فاصله زمانی بین پالس ساطع شده و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
ورودی:
رادار موج هدایت شونده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است.موج رادار با سرعت نور حرکت می کند و زمان سفر می تواند توسط الکترونیک به سیگنال تراز تبدیل شود.پروب یک پالس فرکانس بالا منتشر می کند و آن را در طول یک کابل یا پروب میله ای منتشر می کند.هنگامی که پالس با سطح ماده برخورد می کند، به عقب منعکس می شود و توسط گیرنده در دستگاه دریافت می شود، که سیگنال فاصله را به سیگنال سطح تبدیل می کند.
سیگنال منعکس شده در طول پروب کابل یا میله به مدار الکترونیکی دستگاه منتقل می شود.ریزپردازنده سیگنال را پردازش می کند و پژواک های تولید شده توسط پالس مایکروویو روی سطح ماده را شناسایی می کند.
تشخیص صحیح سیگنال اکو توسط نرم افزار پالس انجام می شود.فاصله D تا سطح ماده متناسب با سفر زمان پالس T است:
D = C × T/2 (C سرعت نور است).
از آنجایی که فاصله E از مخزن خالی مشخص است، سطح ماده L برابر است با:
L = E - D
خروجی:
با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی پارامترهای کاربردی تنظیم می شود.پارامترهای کاربردی به طور خودکار دستگاه را با محیط اندازه گیری تطبیق می دهند و با خروجی 4-20 میلی آمپر مطابقت دارند.
ویژگی طراحی فرستنده سطح رادار NYRD704
1. سطح سنج رادار هوشمند از فناوری پیشرفته پردازش مایکروویو و فناوری پردازش اکو کشف اکو منحصر به فرد استفاده می کند.اندازه گیری تماس، دقت اندازه گیری بالا، اندازه گیری دقیق تر.در ضمن رادار موج هدایت شونده ضد چسب بوده و تحت تاثیر دمای خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
2. انواع روش های اتصال فرآیند و انواع عناصر تشخیص، سطح سنج رادار موج هدایت شونده سری 70X را برای شرایط کاری پیچیده و برنامه های کاربردی مناسب می کند.مانند دمای بالا، فشار بالا، محیط ثابت دی الکتریک پایین.
3. اتخاذ حالت پالس کار، محصول قدرت بسیار کم ساطع می کند و می تواند در ظروف مختلف فلزی و غیر فلزی نصب شود که برای بدن انسان و محیط زیست بی ضرر است.
پارامترهای فنی فرستنده سطح رادار NYRD704
کاربرد معمولی | سیالات، به ویژه ثابت دی الکتریک کم، همزن و سایر کاربردهای پیچیده |
مواد آنتن | 304 (اختیاری) |
محدوده اندازه گیری | 6 متر |
دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
منبع تغذیه | 24VDC (دو خط، چهار خط) |
دمای متوسط | -40 ~ + 130 ℃ |
فشار فرآیند | -0.1~0.3MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
سطح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT6 (اختیاری) |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
توجه: با توجه به نیازهای خاص کاربران می توان محصولات طراحی سفارشی کرد.
