جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری سطح مایع | محدوده اندازه گیری: | 50 ~ 5000 میلی متر |
|---|---|---|---|
| منبع تغذیه: | 24VDC (15-35V) | دمای فرآیند: | -40 ~ + 130 ℃ |
| فشار فرآیند: | -0.1~2.0MPa | خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... |
| اتصال فرآیند: | فلنج، براکت (اختیاری) | نمایش وضعیت: | LCD (اختیاری) |
| برجسته: | سطح سنج شناور مغناطیسی,متر سطح شناور مایع 20 میلی آمپر,ترانسمیتر سطح مغناطیسی پروب |
||

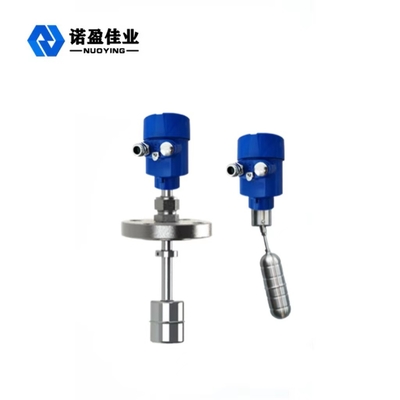

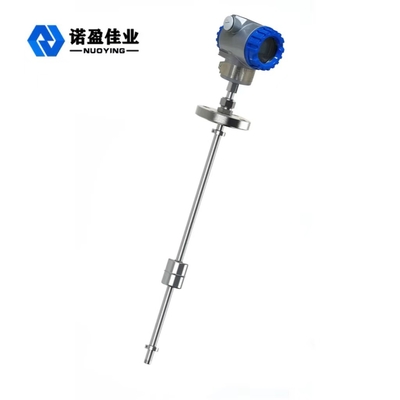

کاوشگرهای مختلف 20 میلی آمپری مایع شناور سنج مغناطیسی NYCFQ
سطح شناور مغناطیسی از شناور مغناطیسی حلقه ای شکل برای بالا آمدن یا پایین آمدن سطح مایع استفاده می کند، به طوری که سوئیچ نی در میله اندازه گیری غالب فرستنده جذب می شود و سطح مایع به هیدروکسی آمین خروجی الکترو مثبت مربوطه تبدیل می شود. سیگنال، و سپس سیگنال الکترومثبت با اضافه کردن یک ماژول مدار انتقال یکپارچه در جعبه اتصال، به یک سیگنال خروجی دو سیمه استاندارد 4 ~ 20 میلی آمپر تبدیل می شود، و سطح شناور مغناطیسی نیز نمایشگر دیجیتال LED را در محل ارائه می دهد. سطح مایع را اندازه گیری کنیدمحصولات سری از نوع استاندارد، نوع ضد خوردگی و ضد انفجار هستند.
اصل کار سطح سنج شناور مغناطیسی NYCFQ
سطح شناور مغناطیسی بر اساس اصل شناوری و کوپلینگ مغناطیسی کار می کند، با مجموعه ای از لوله های نی و مقاومت های دقیق در داخل لوله تشخیص، زمانی که شناور مغناطیسی در طول لوله تشخیص با تغییر سطح مایع بالا و پایین می رود. لوله خشک واقع در سطح مایع در لوله تشخیص به نوبه خود روشن می شود تا مقدار مثبت الکتریکی خروجی لوله تشخیص تغییر کند و ماژول مدار تبدیل در جعبه اتصال مقدار مقاومت را به خروجی جریان 4 ~ 20 میلی آمپر تبدیل می کند.
ویژگی طراحی سطح شناور مغناطیسی NYCFQ
1. ساختار ساده، محکم و قابل اعتماد، عملیات پایدار.
2. صفحه نمایش سطح مایع را به رنگ قرمز نشان می دهد که بصری، چشم نواز و به راحتی قابل خواندن است.
3. فرم های مختلف نصب و فرم های اتصال را می توان انتخاب کرد.
4. محدوده اندازه گیری بزرگ، بدون منطقه کور در کل فرآیند اندازه گیری.
5. اندازه گیری مداوم مایعات مختلف و همچنین درجه حرارت بالا، فشار بالا، خورنده و قابل اشتعال و سطوح متوسط قابل انفجار.
6. صفحه نمایش کاملاً از محیط اندازه گیری شده جدا شده، ایمن و قابل اعتماد است.
7. برای فشار و دمای خاص می توان حرفه ای طراحی کرد.
پارامترهای فنی سطح شناور مغناطیسی NYCFQ
| کاربرد معمولی | اندازه گیری سطح مایع |
| محدوده اندازه گیری | 50 ~ 5000 میلی متر |
| دقت اندازه گیری | ± 1% FS |
| منبع تغذیه | 24VDC (15-35V) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ + 130 ℃ |
| فشار فرآیند | -0.1~2.0MPa |
| چگالی متوسط | 500 تا 2000 کیلوگرم در متر مکعب |
| چگالی متوسط | ≤0.8Pa.s؛3Pa.s |
| اتصال فرآیند | فلنج، براکت (اختیاری) |
| نمایش وضعیت | LCD (اختیاری) |
| سطح حفاظت | IP65 |
| درجه ضد انفجار | Exia II CT6 |
میدان کاربردی سطح شناور مغناطیسی NYCFQ
سطح سنج شناور مغناطیسی برای نمایش سطح مایع در ظروف مواد شیمیایی، نفت و سایر تجهیزات صنعتی مناسب است.در حال حاضر، به طور گسترده ای در اندازه گیری و کنترل سطح مایع در صنایع نفت، شیمیایی، متالورژی، برق، مواد غذایی، داروسازی، کاغذ سازی و سایر صنایع استفاده می شود.
