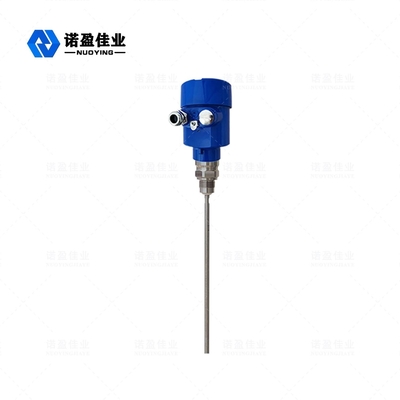

فرستنده سطح رادار هدایت شونده NYRD702 IP67 بدون اختلاط گرد و غبار مایع

فرستنده سطح رادار هدایت شونده NYRD702 IP67 بدون اختلاط گرد و غبار مایع

فرستنده سطح رادار هدایت شونده NYRD702 IP67 بدون اختلاط گرد و غبار مایع
فرستنده سطح رادار هدایت شونده NYRD702 IP67 بدون اختلاط گرد و غبار مایع

تصویر بزرگ :  فرستنده سطح رادار هدایت شونده NYRD702 IP67 بدون اختلاط گرد و غبار مایع

جزئیات محصول:
محل منبع: شیان، شانشی، چین
نام تجاری: NUOYINGJIAYE
گواهی: CE
شماره مدل: NYRD702
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: $450 to $1700 /pcs
جزئیات بسته بندی: کارتن، 60cm×30cm×30cm
زمان تحویل: 7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 1000 عدد / قبل از ماه

فرستنده سطح رادار هدایت شونده NYRD702 IP67 بدون اختلاط گرد و غبار مایع

شرح
کاربرد معمولی: عدم اختلاط مایع، گرد و غبار مواد آنتن: نوع قطب، PTFE، 304 (اختیاری)
محدوده اندازه گیری: 6 متر دمای متوسط: -40~+130℃،-40~+250℃
اتصال فرآیند: نخ، فلنج (اختیاری) دقت اندازه گیری: 0.05٪ - 0.1٪ F.S
فشار فرآیند: -0.1~4.0MPa
برجسته:

فرستنده سطح رادار هدایت شونده IP67

,

فرستنده سطح رادار هدایت شونده مایع

,

فرستنده سطح نوع رادار 6 متر

فرستنده سطح رادار هدایت شونده IP67 بدون اختلاط مایع، گرد و غبار NYRD702





اصل کار فرستنده سطح رادار هدایت شونده NYRD702



پالس مایکروویو با فرکانس بالا ارسال شده توسط رادار موج هدایت شونده در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود.هنگام مواجهه با محیط اندازه گیری شده، به دلیل تغییر ناگهانی ثابت دی الکتریک باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله از محیط اندازه گیری شده است.

ورودی:

سیگنال منعکس شده به مدار الکترونیکی ابزار در طول پروب کابل یا میله منتقل می شود.ریزپردازنده سیگنال را پردازش می کند و پژواک تولید شده توسط پالس مایکروویو روی سطح ماده را شناسایی می کند.تشخیص صحیح سیگنال اکو توسط نرم افزار پالس تکمیل می شود.

فاصله D از سطح ماده متناسب با سفر زمان پالس T است:

D=C×T/2 (C سرعت نور است).

از آنجایی که فاصله E مخزن خالی مشخص است، سطح ماده L برابر است با:

L=ED

خروجی:

با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی پارامترهای کاربردی تنظیم می‌شود.پارامترهای برنامه به طور خودکار دستگاه را با محیط اندازه گیری مطابق با خروجی 4-20mA تطبیق می دهند.



ویژگی طراحی فرستنده سطح رادار هدایت شونده NYRD702



1. سطح سنج رادار هوشمند از فناوری پیشرفته پردازش مایکروویو و فناوری پردازش اکو کشف اکو منحصر به فرد استفاده می کند.اندازه گیری تماس، دقت اندازه گیری بالا، اندازه گیری دقیق تر.در عین حال رادار موج هدایت شونده در برابر چسبندگی مقاوم بوده و تحت تاثیر دمای خارجی مانند دمای متوسط ​​و چسبندگی قرار نمی گیرد.

2. انواع حالت های اتصال فرآیند و انواع اجزای تشخیص، سطح سنج های موج هدایت شونده رادار سری 70X را برای شرایط کاری پیچیده و برنامه های کاربردی مناسب می کند.مانند دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.

3. با حالت کار پالس، این محصول دارای قدرت انتشار بسیار کم است و می تواند در ظروف مختلف فلزی و غیر فلزی بدون آسیب به بدن انسان و محیط نصب شود.



پارامترهای فنی فرستنده سطح رادار هدایت شونده NYRD702



کاربرد معمولی عدم اختلاط مایع، گرد و غبار
مواد آنتن نوع قطب، PTFE، 304 (اختیاری)
محدوده اندازه گیری 6 متر
دقت اندازه گیری 0.05٪ - 0.1٪ FS
منبع تغذیه 24VDC (دو خط، چهار خط)
دمای متوسط -40~+130℃،-40~+250℃
فشار فرآیند -0.1~4.0MPa
اتصال فرآیند نخ، فلنج (اختیاری)
سطح حفاظت IP67
درجه ضد انفجار Exia II CT6 (اختیاری)
خروجی سیگنال 4...20mA/HART/RS485/Modbus...



توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.



فیلد کاربردی فرستنده سطح رادار هدایت شونده NYRD702



1. نیروگاه ها: مخازن، پمپ های سیلو، ملاقه های بخار، ذخیره سازی خاکستر، مخازن نفت و غیره.

2. میدان نفتی: مخازن ذخیره نفت خام، مخازن ذخیره نفت تصفیه شده، مخازن ته نشینی، مخازن فاضلاب و غیره.

3. شیمیایی: برج تقطیر نفت خام، سیلو مواد خام، سیلو میانی، مخزن واکنش، مخزن آمونیاک و غیره.

4. متالورژی: سیلوهای مواد خام، سیلوهای مواد کمکی، مخازن بافر سلول الکترولیتی و غیره.

5. داروها: مخازن ذخیره سازی دارویی چینی، جداکننده ها، مخازن تخمیر و غیره.

6. کاغذ: سیلو مواد خام، برج ذخیره سازی، درام خشک کردن، سیلو ذخیره مواد شیمیایی و غیره.

7. سایر: معدن، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
