جزئیات محصول:
|
کاربرد معمولی: | مایع خورنده قوی | مواد آنتن: | PFA (اختیاری) |
---|---|---|---|
محدوده اندازه گیری: | 30 متر | دمای متوسط: | -40 ~ + 130 ℃ |
فشار فرآیند: | -0.1 ~ 1.0MPa | اتصال فرآیند: | فلنج (اختیاری) |
خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... | رابط الکتریکی: | M20×1.5، 1/2 NPT |
برجسته: | سنسور سطح رادار نوع میله,فرستنده فشار مایع 26 گیگاهرتز,سنسور فشار مایع رادار |

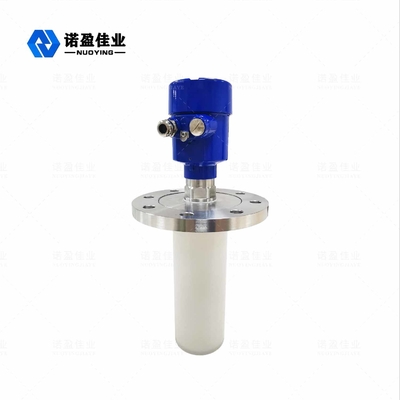

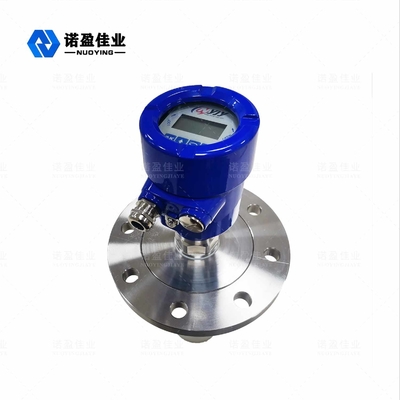

فرستنده سطح رادار نوع مایع 26 گیگاهرتز NYRD86
اصل کار فرستنده سطح رادار 26 گیگاهرتز NYRD86
آنتن موقعیت شی رادار یک پالس مایکروویو باریک از خود ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس موج پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود.سیگنال به بخش مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح جسم تبدیل می شود (از آنجایی که پالس ها بسیار سریع حرکت می کنند، مدت زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریباً آنی است).
تاریخ اندازه گیری: سطح پایین مارپیچی یا سطح آب بندی فلنج.
ویژگی طراحی فرستنده سطح رادار 26GHz NYRD86
1. اندازه آنتن کوچک است، آسان برای نصب.رادار غیر تماسی، بدون سایش، بدون آلودگی.
2. به سختی تحت تاثیر خوردگی و فوم.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
3. محیط گرد و غبار شدید تأثیر کمی بر عملکرد متر سطح فرکانس بالا دارد.
4. طول موج کوتاهتر، بازتاب بهتر برای سطوح جامد شیبدار.
5. زاویه پرتو کوچک و انرژی متمرکز.
6. ناحیه کور اندازه گیری کوچکتر است و برای اندازه گیری مخزن کوچک می توان نتایج خوبی به دست آورد.
7. نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
8. فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های ثابت دی الکتریک جامد و کم.
پارامترهای فنی فرستنده سطح رادار 26GHz NYRD86
کاربرد معمولی | مایع خورنده قوی |
مواد آنتن | PFA (اختیاری) |
محدوده اندازه گیری | 30 متر |
دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
منبع تغذیه | 24VDC (دو خط، چهار خط) |
دمای متوسط | -40 ~ + 130 درجه سانتیگراد |
اتصال فرآیند | فلنج (اختیاری) |
فشار فرآیند | -0.1 ~ 1.0MPa |
سطح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT6 (اختیاری) |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
فیلد کاربردی فرستنده سطح رادار 26 گیگاهرتز NYRD86
1. نیروگاه ها: مخازن، پمپ های سیلو، مخازن نفت و غیره.
2. میدان نفتی: مخازن ذخیره نفت خام، مخازن ذخیره نفت تصفیه شده، جداکننده های سه فاز، مخازن ته نشینی، مخازن فاضلاب و غیره.
3. شیمیایی: برج تقطیر نفت خام، سیلو مواد خام، سیلو میانی، مخزن واکنش، مخزن آمونیاک، مخزن ذخیره آسفالت و غیره.
4. متالورژی: سیلوهای مواد خام، سیلوهای مواد کمکی، مخازن بافر سلول الکترولیتی و غیره.
5. منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، پایش سطح آب رودخانه ها، هشدار سیل ناگهانی، سیل شهری و غیره.
6. مواد غذایی: کارخانه آب میوه، کارخانه شیر، مخزن ذخیره شکر خام، مخزن ذخیره رب گوجه فرنگی، مخزن ذخیره آبجو و غیره.
7. داروها: جداکننده ها، مخازن تخمیر و غیره.
8. تصفیه آب: مخازن، مخازن، مخازن تصفیه آب، مخازن رسوب، چاه های عمیق، شبکه های آب آشامیدنی و غیره.
9. کاغذ: سیلو مواد خام، برج ذخیره سازی، سیلو ذخیره مواد شیمیایی و غیره.
10. سایر: معدن، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
