جزئیات محصول:
|
| کاربرد معمولی: | زهکش ها، مخازن، رودخانه ها، دریاچه ها، کم عمق ها و غیره. | مواد آنتن: | 316 لیتر (اختیاری) |
|---|---|---|---|
| محدوده اندازه گیری: | 30 متر، 80 متر (اختیاری) | منبع تغذیه: | 24VDC (دو خط، چهار خط) |
| دمای متوسط: | -40 ~ 80+ | اتصال فرآیند: | براکت، فلنج (اختیاری) |
| فشار فرآیند: | -0.1~2.0MPa | خروجی سیگنال: | RS485/Modbus... |
| برجسته: | سطح سنج رادار جامد دمای اتاق,سوئیچ سطح رادار نوع بوق,سطح سنج رادار IP67 |
||

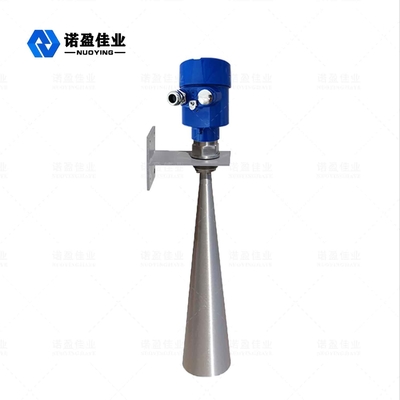

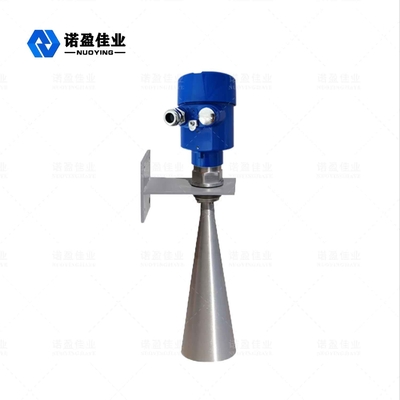

نوع شاخ دمای اتاق جامد 26 گیگاهرتز فرستنده سطح رادار NYRD-SL
اصل کار فرستنده سطح رادار 26 گیگاهرتز NYRD-SL
سنسور سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح راداری با فرکانس بالا با فرکانس 26 گیگاهرتز با حداکثر فاصله اندازه گیری 80 متر است.آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می تواند آنالیز و پردازش سیگنال با سرعت بالاتر را انجام دهد و باعث می شود که این ابزار در کتری واکنش، سطل جامد و برخی شرایط اندازه گیری پیچیده استفاده شود.
آنتن موقعیت شی رادار یک پالس مایکروویو باریک از خود ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس موج پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود.سیگنال به بخش مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح جسم تبدیل می شود (از آنجایی که پالس ها بسیار سریع حرکت می کنند، مدت زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریباً آنی است).
تاریخ اندازه گیری: سطح پایین مارپیچی یا سطح آب بندی فلنج.
ویژگی طراحی فرستنده سطح رادار 26 گیگاهرتز NYRD-SL
1. اندازه آنتن کوچک است، آسان برای نصب.رادار غیر تماسی، بدون سایش، بدون آلودگی.
2. به سختی تحت تاثیر خوردگی و فوم.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
3. محیط گرد و غبار شدید تأثیر کمی بر عملکرد متر سطح فرکانس بالا دارد.
4. طول موج کوتاهتر، بازتاب بهتر برای سطوح جامد شیبدار.
5. زاویه پرتو کوچک و انرژی متمرکز.
6. ناحیه کور اندازه گیری کوچکتر است و برای اندازه گیری مخزن کوچک می توان نتایج خوبی به دست آورد.
7. نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
8. فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های ثابت دی الکتریک جامد و کم.
پارامترهای فنی فرستنده سطح رادار 26GHz NYRD-SL
| کاربرد معمولی | زهکش ها، مخازن، رودخانه ها، دریاچه ها، کم عمق ها و غیره. |
| مواد آنتن | 316 لیتر (اختیاری) |
| محدوده اندازه گیری | 30 متر، 80 متر (اختیاری) |
| دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دمای متوسط | -40 ~ 80+ |
| اتصال فرآیند | براکت، فلنج (اختیاری) |
| فشار فرآیند | -0.1~2.0MPa |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
زمینه کاربردی فرستنده سطح رادار NYRD-SL 26 گیگاهرتز

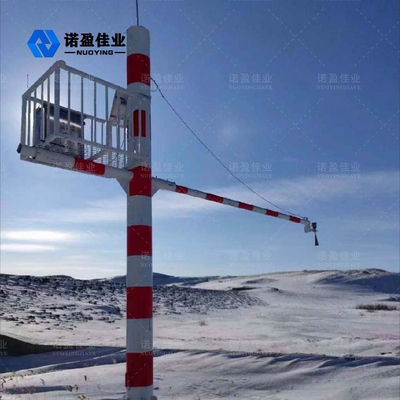

1. منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، پایش سطح آب رودخانه ها، هشدار سیل ناگهانی، سیل شهری و غیره.
2. تصفیه آب: مخازن، مخازن آب، مخازن تصفیه آب، مخازن رسوب، چاه های عمیق، شبکه های آب آشامیدنی و غیره.
3. سایر: حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
