| نام تجاری: | NUOYINGJIAYE |
| Model Number: | NYRD-PB |
| مقدار تولیدی: | 1 عدد |
| قیمت: | $450 to $1700 /pcs |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 عدد / قبل از ماه |

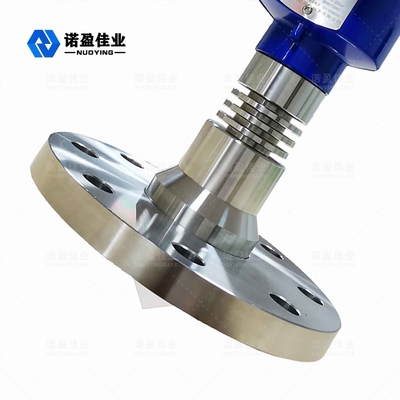

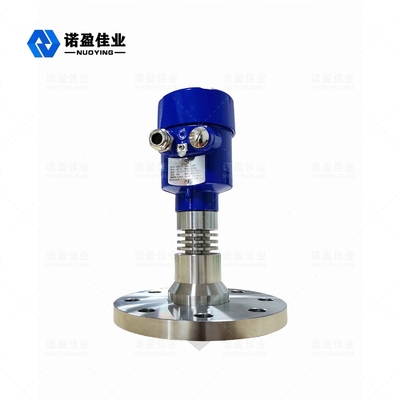

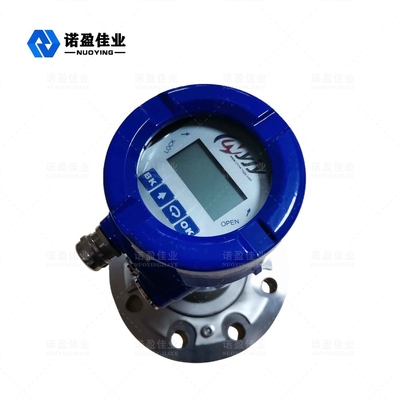

فرستنده سطح رادار نوع صفحه 26 گیگاهرتز NYRD-PB متصل با فلنج
اصل کار فرستنده سطح رادار 26 گیگاهرتز NYRD-PB
سنسور سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح راداری با فرکانس بالا با فرکانس 26 گیگاهرتز با حداکثر فاصله اندازه گیری 80 متر است.آنتن موقعیت شی رادار یک پالس مایکروویو باریک از خود ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس موج پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود.سیگنال به بخش مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح جسم تبدیل می شود (از آنجایی که پالس ها بسیار سریع حرکت می کنند، مدت زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریباً آنی است).
تاریخ اندازه گیری: سطح پایین مارپیچی یا سطح آب بندی فلنج.
ویژگی طراحی فرستنده سطح رادار 26 گیگاهرتز NYRD-PB
1. اندازه آنتن کوچک است، آسان برای نصب.رادار غیر تماسی، بدون سایش، بدون آلودگی.
2. به سختی تحت تاثیر خوردگی و فوم.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
3. محیط گرد و غبار شدید تأثیر کمی بر عملکرد متر سطح فرکانس بالا دارد.
4. طول موج کوتاهتر، بازتاب بهتر برای سطوح جامد شیبدار.
5. زاویه پرتو کوچک و انرژی متمرکز.
6. ناحیه کور اندازه گیری کوچکتر است و برای اندازه گیری مخزن کوچک می توان نتایج خوبی به دست آورد.
7. نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
8. فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های ثابت دی الکتریک جامد و کم.
پارامترهای فنی فرستنده سطح رادار 26GHz NYRD-PB
| کاربرد معمولی | تبلور آسان، تراکم، مایع خورنده، پودر |

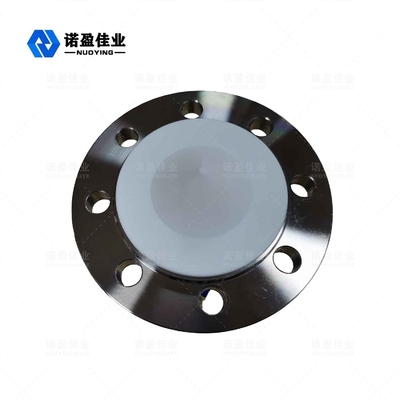

| مواد آنتن | آنتن صفحه، PTFE/316L (اختیاری) |
| محدوده اندازه گیری | 40 متر |
| دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دمای متوسط | -40 ~ + 260 ℃ |
| اتصال فرآیند | فلنج (اختیاری) |
| فشار فرآیند | -0.1~2.0MPa |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
میدان کاربرد فرستنده سطح رادار NYRD-PB 26 گیگاهرتز
1. شیمیایی: برج تقطیر نفت خام، سیلو مواد خام، سیلو میانی، مخزن واکنش، مخزن آمونیاک، مخزن ذخیره آسفالت و غیره.
2. متالورژی: سیلوهای مواد کمکی، مخازن بافر سلول الکترولیتی و غیره.
3. منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، پایش سطح آب رودخانه ها، هشدار سیل ناگهانی، سیل شهری و غیره.
4. مواد غذایی: کارخانه آب میوه، کارخانه شیر، مخزن ذخیره سازی آبجو و غیره.
5. داروها: مخازن ذخیره سازی دارویی چینی، جداکننده ها، مخازن تخمیر و غیره.
6. تصفیه آب: مخازن، حوضچه ها، مخازن تصفیه آب، مخازن رسوب، چاه های عمیق، شبکه های آب آشامیدنی و غیره.
7. سایر: معدن، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
