جزئیات محصول:
|
| کاربرد معمولی: | تبلور آسان، تراکم، مایع خورنده قوی، پودر | مواد آنتن: | آنتن قطره آب، PTFE (اختیاری) |
|---|---|---|---|
| محدوده اندازه گیری: | 40 میلیون | دمای متوسط: | -40 ~ + 260 ℃ |
| اتصال فرآیند: | فلنج (اختیاری) | فشار فرآیند: | -0.1~2.0MPa |
| خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... | رابط الکتریکی: | M20×1.5، 1/2 NPT |
| برجسته: | فرستنده سطح مایع 2.0 مگا پاسکال,سنسور سطح رادار نوع قطره آب,فرستنده سطح رادار مخزن مایع |
||

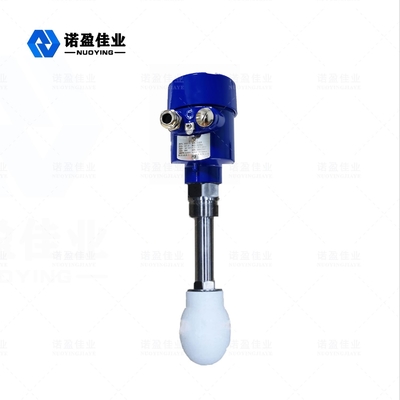

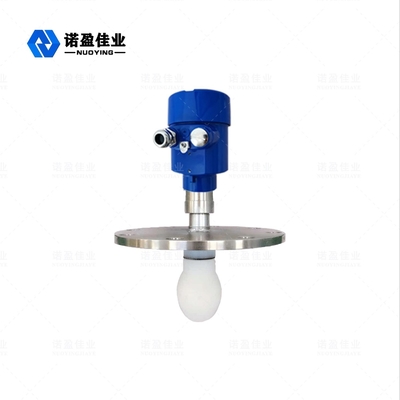

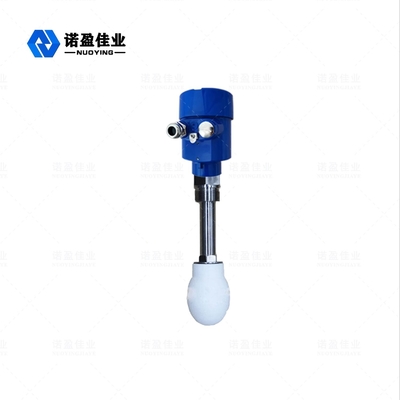

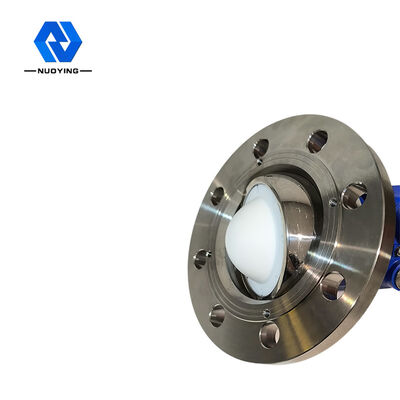

Hot Sale Water Drop نوع فرستنده سطح رادار NYRD-SD 26GHz
اصل کار فرستنده سطح رادار 26 گیگاهرتز NYRD-SD
سنسور سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح راداری با فرکانس بالا با فرکانس 26 گیگاهرتز با حداکثر فاصله اندازه گیری 80 متر است.آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می تواند آنالیز و پردازش سیگنال با سرعت بالاتر را انجام دهد و باعث می شود که این ابزار در کتری واکنش، سطل جامد و برخی شرایط اندازه گیری پیچیده استفاده شود.سیگنال به بخش مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح جسم تبدیل می شود (از آنجایی که پالس ها بسیار سریع حرکت می کنند، مدت زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریباً آنی است).
تاریخ اندازه گیری: سطح پایین مارپیچی یا سطح آب بندی فلنج.
ویژگی طراحی فرستنده سطح رادار 26 گیگاهرتز NYRD-SD
1. اندازه آنتن کوچک است، آسان برای نصب.رادار غیر تماسی، بدون سایش، بدون آلودگی.
2. به سختی تحت تاثیر خوردگی و فوم.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
3. محیط گرد و غبار شدید تأثیر کمی بر عملکرد متر سطح فرکانس بالا دارد.
4. طول موج کوتاهتر، بازتاب بهتر برای سطوح جامد شیبدار.
5. زاویه پرتو کوچک و انرژی متمرکز.
6. ناحیه کور اندازه گیری کوچکتر است و برای اندازه گیری مخزن کوچک می توان نتایج خوبی به دست آورد.
7. نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
8. فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های ثابت دی الکتریک جامد و کم.
پارامترهای فنی طراحی فرستنده سطح رادار NYRD-SD 26 گیگاهرتز
| کاربرد معمولی | تبلور آسان، تراکم، مایع خورنده قوی، پودر |
| مواد آنتن | آنتن قطره آب، PTFE (اختیاری) |
| محدوده اندازه گیری | 70 متر |
| دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دمای متوسط | -40 ~ + 260 ℃ |
| اتصال فرآیند | فلنج (اختیاری) |
| فشار فرآیند | -0.1~2.0MPa |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
