جزئیات محصول:
|
مدل محصولات: | NYRD702 | نوع آنتن: | نوع میله |
---|---|---|---|
مواد آنتن: | PTFE, 304,316 | نمونه گیری اکو: | 55 بار در ثانیه |
محدوده اندازه گیری: | 6 متر | دقت اندازه گیری: | ± 1 میلی متر |
منبع تغذیه: | 24VDC,220VAC | دمای فرآیند: | -40 تا 130 درجه سانتیگراد |
برجسته: | سطح سنج رادار PTFE,فرستنده سطح رادار هدایت شونده نوع میله,سنسور سطح رادار هدایت شونده 6 متر |

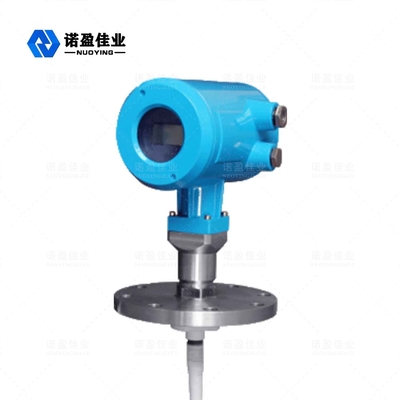

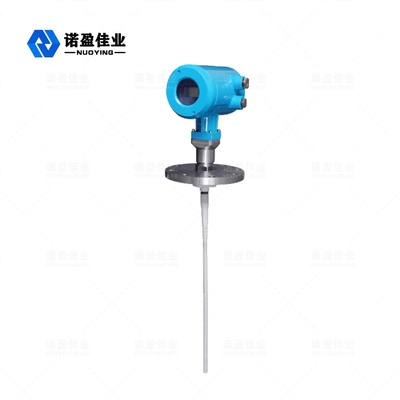

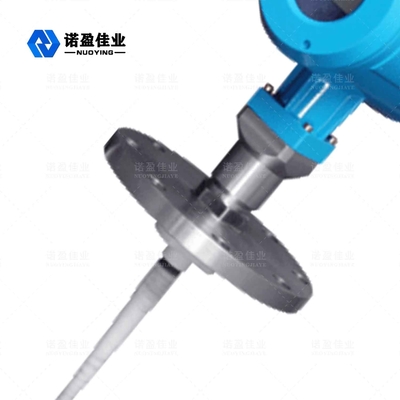

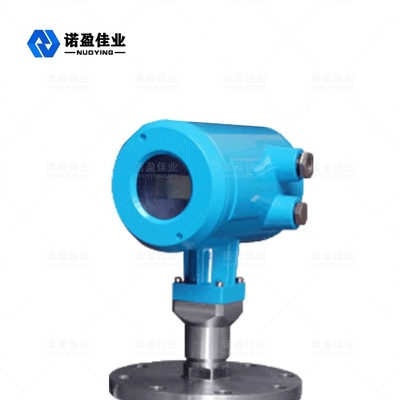

میله کیس آبی بزرگ نوع NYRD702 1.8 گیگاهرتز سطح رادار موج هدایت شونده محدوده اندازه گیری 0~6 متر PTFE
اصل کار سطح سنج رادار موج هدایت شونده NYRD702 1.8 گیگاهرتز
پالس مایکروویو با فرکانس بالا ساطع شده توسط رادار موج هدایت شونده در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود و هنگامی که با محیط اندازه گیری شده مواجه می شود، به دلیل تغییر ناگهانی ثابت دی الکتریک، باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
پارامتر فنی سطح سنج رادار موج هدایت شونده NYRD702 1.8GHz
کاربرد معمولی |
1. مایع (خوردگی قوی، ثابت دی الکتریک کم، چسبندگی، دمای بالا و فشار بالا، کویل گرمایش داخلی، نردبان، صفحه شناور و سایر موارد پیچیده) 2. گرد و غبار (خاکستر بادی، پودر سنگ آهک، پودر سیمان، بتن و سایر رسانه ها) 3. جامد (ذرات کوچک، دانه ها، سنگریزه ها، ماسه و سایر رسانه ها) |
فرکانس انتقال | 1.8 گیگاهرتز |
مدل محصولات | NYRD702 |
نوع آنتن | نوع میله ای |
مواد آنتن | PTFE, 304,316 |
نمونه گیری اکو | 55 بار در ثانیه |
محدوده اندازه گیری | 6 متر |
دقت اندازه گیری | ± 1 میلی متر |
منبع تغذیه | 24VDC,220VAC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 تا 130 درجه سانتیگراد |
فشار فرآیند | -0.1~4.0MPa |
رویه اتصال | نخ / فلنج / نگهدارنده (اختیاری) |
سطح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT6 Ga |
توجه: محصولات را می توان با توجه به نیاز خاص کاربران سفارشی کرد!
ویژگی های طراحی سطح سنج رادار موج هدایت شونده NYRD702 1.8GHz
1. سطح رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو کشف اکو، اندازه گیری تماس، دقت اندازه گیری بالا و اندازه گیری دقیق تر استفاده می کند.در عین حال رادار موج هدایت شونده در برابر چسبندگی مقاوم بوده و تحت تاثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
2. انواع روش های اتصال فرآیند و انواع اجزای تشخیص، گیج های سطح رادار موج هدایت شونده سری 70X را برای شرایط کاری پیچیده و کاربردهای مختلف مناسب می سازد.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.
3. با استفاده از حالت پالس کار، محصول دارای قدرت انتشار بسیار کم است و می تواند در ظروف مختلف فلزی و غیر فلزی، بدون آسیب به بدن انسان و محیط، نصب شود.
