جزئیات محصول:
|
کاربرد معمولی: | کنترل سطح مایع، پودر، ذرات، جامد | مواد پروب: | 304، PTFE (اختیاری) |
---|---|---|---|
طول پروب: | 500 میلی متر (طول را می توان با توجه به شرایط سایت سفارشی کرد) | تامین برق: | 24VDC، 220VAC (اختیاری) |
دمای فرآیند: | -40 ~ + 130 ℃ | فشار فرآیند: | <2.0MPa |
اتصال فرآیند: | نخ، فلنج (اختیاری) | خروجی سیگنال: | خروجی DPDT، 5A 24VDC یا 5A 220VAC |
برجسته: | سوئیچ سطح ورودی RF نوع میله,سنسور سطح پذیرش RF با دمای معمولی,سنسور سطح پذیرش RF 2.0MPaRF سنسور سطح پذیرش 2.0MPa |

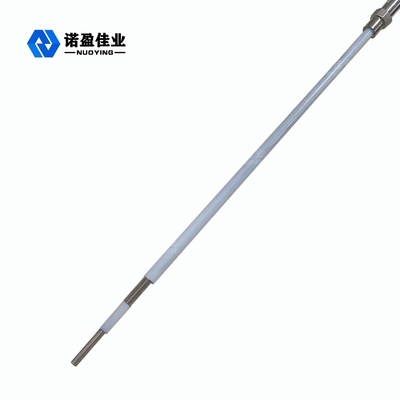

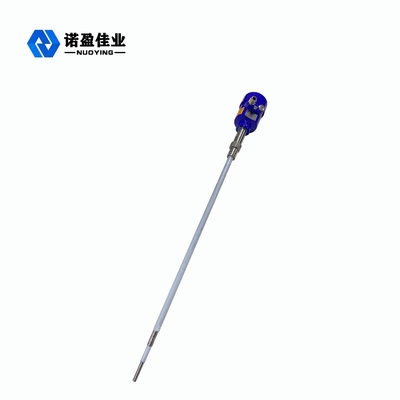

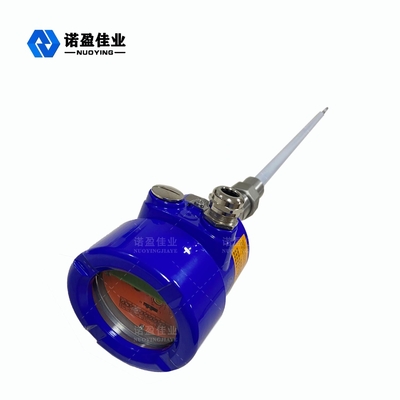

سوئیچ سطح ورودی RF نوع میله دمای معمولی NYSP - UK861
اصل کار سوئیچ سطح پذیرش RF NYSP-UK861
اصل عملکرد سوئیچ های سطح هدایت فرکانس رادیویی بر اساس فناوری خازن فرکانس رادیویی (RF) است.یک فرکانس رادیویی به کاوشگر اعمال می شود و تأثیر محیط اطراف با تجزیه و تحلیل مداوم تعیین می شود.از آنجایی که همه مواد دارای یک ثابت دی الکتریک هستند و رسانایی آنها با هوا متفاوت است، امپدانس کل منعکس شده توسط جابجایی خازنی کوچک زمانی که پروب در تماس با ماده است تغییر می کند.از آنجایی که کاوشگر پرانرژی و دیواره رگ دو صفحه قطب خازن را تشکیل می دهند، عایق پروب و هوای اطراف به مواد دی الکتریک تبدیل می شوند و اثر خازنی زمانی افزایش می یابد که هوا (که ثابت دی الکتریک آن 1.0 است) با هر یک جایگزین شود. مواد دیگر (ثابت دی الکتریک > 1).بنابراین، امپدانس برنامه تغییر می کند.یعنی تغییر در مقدار ظرفیت باعث تغییر امپدانس می شود.این اثر توسط مدار اندازه گیری می شود و سپس با چارچوب مرجع تعیین شده توسط تنظیم حساسیت (مدار) مقایسه می شود.تنظیم صحیح حساسیت سوئیچ سطح پذیرش RF بر تغییر صحیح خروجی سنسور تأثیر می گذارد.مدار Nul1-KoTeTM پروب به مدار اندازه گیری اجازه می دهد تا از تجمع مواد روی پروب چشم پوشی کند که در غیر این صورت باعث خرابی حساسیت می شود.مدار Nul1-KoTeTM با همان پتانسیل فرکانس رادیویی که روی پروب سنجش اعمال می شود، برانگیخته می شود.از آنجایی که جریان نمی تواند با همان پتانسیل جریان یابد، مدار Nul1-KoTe TM جریان جریانی را که به طور معمول از پروب پرانرژی شده از طریق مواد انباشته شده به دیواره رگ جریان می یابد، جدا می کند.به این ترتیب مواد اطراف کاوشگر پرانرژی اندازه گیری می شود، نه مواد انباشته شده.
ویژگی طراحی سوئیچ سطح پذیرش RF NYSP-UK861
1. همه کاره: می تواند در انواع رسانه های رسانا و غیر رسانا مانند مایعات، مواد چسبناک، ذرات، پودرها و خاکستر بادی استفاده شود.
2. آنتی چسب: مدار ضد چسب ثبت شده سیگنال های نادرست ناشی از چسبندگی مواد را از بین می برد.
3. پروب قابل جدا شدن: هیچ اتصال کابلی بین کنترلر و پروب وجود ندارد، بنابراین کنترلر را می توان در هر زمان برداشته و جایگزین کرد بدون اینکه بر مواد ورودی یا خروجی تأثیر بگذارد.
4. مقاومت در برابر درجه حرارت بالا و پایین: مناسب برای محیط کار از -184 ℃ تا 280 ℃، و پروب سرامیکی برای دمای بالاتر نیز موجود است.
5. فرم خروجی: خروجی سیگنال رله دو پرتاب دو چاقو، در حالی که یک چراغ وضعیت برای نشان دادن وضعیت خروجی وجود دارد، و یک تابع تاخیر از 0 تا 30 ثانیه وجود دارد.
6. تشخیص غیر هوشمند: پس از روشن شدن، مدار ابزار به طور خودکار تشخیص می دهد که آیا وضعیت کار عادی است یا خیر.
NYSP-UK861 پارامترهای فنی سوئیچ سطح پذیرش RF
کاربرد معمولی | کنترل سطح مایع، پودر، ذرات، جامد |
مواد پروب | 304، PTFE (اختیاری) |
طول پروب | 500 میلی متر (طول را می توان با توجه به شرایط سایت سفارشی کرد) |
تامین برق | 24VDC، 220VAC (اختیاری) |
دمای فرآیند | -40 ~ + 130 درجه سانتیگراد |
فشار فرآیند | <2.0MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
خروجی سیگنال | خروجی DPDT، 5A 24VDC یا 5A 220VAC |
تاخیر زمانی | تنظیم 0-30 ثانیه |
هشدار خرابی | حد بالا یا پایین، قابل تنظیم در محل |
سطح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT6 Ga (اختیاری) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
فیلد درخواست سوئیچ سطح پذیرش NYSP-UK861 RF
1. ماشین آلات ریخته گری: سطح شن و ماسه را تشخیص دهید.
2. تصفیه آب محیطی: سطح فاضلاب را تشخیص دهید.
3. ماشین آلات هیدرولیک: سطح روغن روان کننده را تشخیص دهید
4. ماشین آلات ساختمانی: سطح مواد سیلو سیمان و مخزن اختلاط را تشخیص دهید.
5. آسیاب آرد: سطح مواد آرد و گندم را تشخیص دهید.
6. کارخانه خوراک: سطح کنجاله سویا را تشخیص دهید.
7. نیروگاه: سطح مواد خاکستر بادی را تشخیص دهید.
8. کارخانه شیشه: سطح مواد ماسه کوارتز و شیشه شکسته را تشخیص دهید.
9. کارخانه شیمیایی: سطح مایع پلی استر، اسپندکس، اسید، قلیایی و سایر مواد شیمیایی را شناسایی کنید.
10. کارخانه دیگ بخار: سطح آب درام بخار و سایر مخازن تحت فشار را تشخیص دهید.
11. موارد دیگر: تشخیص گاز طبیعی، آب میوه، کچاپ و غیره.
