جزئیات محصول:
|
| محدوده اندازه گیری: | 30 متر | فرکانس: | 100MHZ-1.8GHZ |
|---|---|---|---|
| مواد: | 304,316 لیتر (اختیاری) | اتصال فرآیند: | رزوه پیچ، فلنج (اختیاری)، |
| درجه حفاظت: | ابزار نمایش IP67، IP67 | نمونه برداری: | اکو 55 نمونه در ثانیه |
| رابط ارتباطی: | پروتکل ارتباطی HART | فشار فرآیند: | -0.1-4MPa |

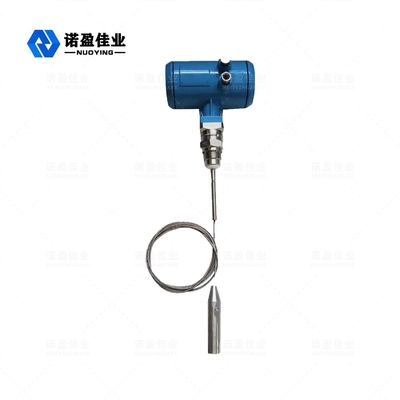

موج هدایت شونده NYRD701 1.8 گیگاهرتز رادار مرحله متر

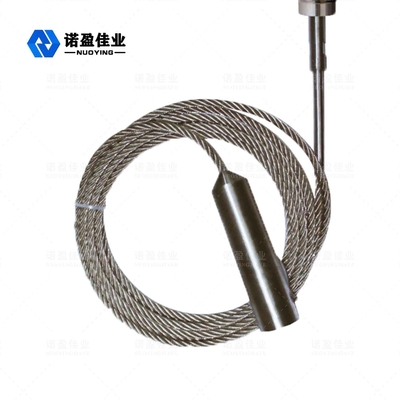

سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
| مولفه های |
فرکانس: 100MHZ-1.8GHZ محدوده اندازه گیری: - کابل: 0-30 متر;میله، کواکسیال: 0-6 متر قابلیت تکرار: ± 3 میلی متر وضوح: 1 میلی متر نمونه برداری: اکو 55 نمونه در ثانیه سرعت پاسخگویی: 0.2S (بسته به استفاده واقعی) سیگنال جریان خروجی: 4-20 میلی آمپر دقت: <0.1% |
| رابط ارتباطی | پروتکل ارتباطی HART |
| اتصال فرآیند |
G1-1/2 فلنج DN50، DN80، DN100، DN150 |
| فشار فرآیند | -1 تا 40 بار |
| قدرت |
توان: 24VDC (± 10%)، ولتاژ موج دار: 1Vpp مصرف برق: حداکثر 22.5 میلی آمپر |
| شرایط محیطی | دما -40 ℃ ~ +80 ℃ |
| درجه حفاظت مسکن | IP67 |
| سطوح انفجار | EXiaIICT6 |
| منبع تغذیه ابزار دقیق و سیم خروجی سیگنال |
به اشتراک گذاشتن یک کابل محافظ دو هسته ای ورودی کابل: 2 M20 × 1.5 (قطر کابل 5 - 9 میلی متر) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
رادار موج هدایت شونده نوعی ابزار اندازه گیری است که بر اساس اصل سفر در زمان است.موج رادار با سرعت نور حرکت می کند و زمان اجرای آن می تواند توسط قطعات الکترونیکی به سیگنال تراز تبدیل شود.پروب پالس های فرکانس بالایی را منتشر می کند که در امتداد کابل پخش می شوند و پالس ها هنگامی که با سطح ماده برخورد می کنند منعکس می شوند و توسط گیرنده داخل متر دریافت می شوند.سپس سیگنال فاصله به سیگنال سطح تبدیل می شود.
رادار مرحله مترفاصله اندازه گیری
جدول زیر رابطه بین دسته های مختلف محیط اندازه گیری شده و فاصله اندازه گیری را فهرست می کند.
| شاخص متوسط | DK(ε) | ذرات جامد | مایع | محدوده اندازه گیری |
| 1 | 1.4…1.6 | - گاز تغلیظ کننده، به عنوان مثال N2CO2 | 3 متر (فقط به پروب میله کواکسیال اشاره دارد) | |
| 2 | 1.6…1.9 |
- ذرات کمربند پلاستیکی - سنگ آهک، سیمان مخصوص -قند |
- گاز مایع، مانند پروپان -حلال - فریون 12 / فریون -روغن نخل |
25 متر |
| 3 | 1.9…2.5 | - سیمان معمولی، گچ | - روغن معدنی، سوخت | 30 متر |
| 4 | 2.5…4 |
- غلات، دانه -سنگ -شن |
- بنزن، استایرن، تولوئن - فوران -نفتالین |
30 متر |
| 5 | 4…7 |
- سنگ مرطوب، سنگ معدن -نمک |
- کلروبنزن، کلروفرم - اسپری سلولز - اسید هیدروکلریک ایزوسیانورات، آمین |
30 متر |
| 6 | > 7 |
- پودر فلز - کربن سیاه - زغال سنگ |
- مایعات آبی - الکل - آمونیاک مایع |
30 متر |
