جزئیات محصول:
|
| کاربرد معمولی: | مایعات، پودرها، ذرات جامد، محیط های خورنده | مواد آنتن: | کابل انعطاف پذیر/304/PTFE (اختیاری) |
|---|---|---|---|
| اتصال فرآیند: | رزوه پیچ، فلنج (اختیاری)، | دمای عملیاتی: | -40 تا 130 درجه سانتیگراد |
| خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | محدوده فرکانس: | 1.8 گیگاهرتز |
| دقت: | ± 1 میلی متر | منبع تغذیه: | 24VDC یا 220VAC |

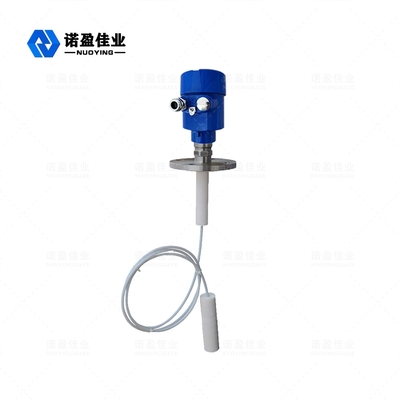

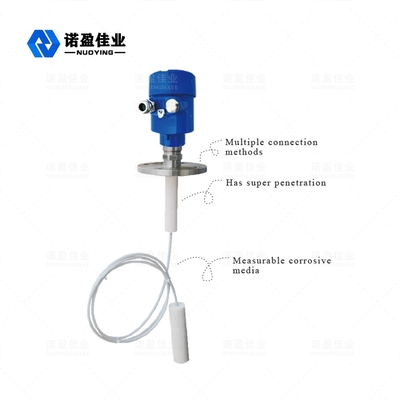

NYRD701 PTFEموج هدایت شونده 1.8 گیگاهرتز رادار مرحله متر
سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
| کاربرد معمولی | مایعات، پودرها، ذرات جامد، محیط های خورنده |
| مواد آنتن | کابل انعطاف پذیر/304/PTFE (اختیاری) |
| محدوده اندازه گیری | 30 متر |
| دقت | ± 1 میلی متر |
| منبع تغذیه | 24 VDC (دو سیم، چهار سیم) |
| دمای متوسط | -40 ℃ + 130 ℃، -40 ℃ + 250 ℃ |
| فشار | e -0.1-4.0MPa |
| اتصال فرآیند | نخ، فلنج (اختیاری) |
| کلاس حفاظتی | IP67 |
| درجه ضد انفجار | ExiaⅡCT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
آنتن سطح سنج رادار موج هدایت شونده با استفاده از مواد PTFE، PTFE (تفلون یا PTFE)، که معمولا به عنوان "پادشاه پلاستیک" شناخته می شود، با پلیمریزاسیون ترکیبات پلیمری از تترافلوئورواتیلن ساخته شده است، دارای پایداری شیمیایی عالی، مقاومت در برابر خوردگی بالا، آب بندی، روانکاری است. چسبنده نیست، عایق الکتریکی و استقامت ضد پیری خوب است، PTFE دارای ویژگی های زیر است:
رادار مرحله مترعملیاتی اصل
پالس مایکروویو با فرکانس بالا ساطع شده توسط رادار موج هدایت شونده در امتداد جزء آشکارساز (کابل فولادی یا میله فولادی) منتشر می شود و هنگامی که با محیط اندازه گیری شده مواجه می شود، به دلیل تغییر ناگهانی ثابت دی الکتریک، باعث انعکاس و بخشی می شود. انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
