سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر

سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر
سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر

تصویر بزرگ :  سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر

جزئیات محصول:
محل منبع: چین
نام تجاری: NUOYINGJIAYE
گواهی: Explosion-proof certificate
شماره مدل: نیویورک
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $300 to $2000
جزئیات بسته بندی: بسته بندی استاندارد صادراتی
زمان تحویل: 7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 300 عدد / قبل از ماه

سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر

شرح
قطر اسمی (mm) و روش اتصال: 4,6,10,15,20,25,32,40 (اتصال آج) 15,20,25,32,40 (اتصال آج و فلنج) 50,65,80,100,125,150,200 (اتصال فل شرایط محیطی: دما: -10-~55 درجه سانتیگراد، رطوبت نسبی: 5±90٪ فشار اتمسفر: 86 تا 106 کیلو پاسکال
کلاس دقت: دقت منظم ± 1% R، ± 0.5% R، بالاترین دقت ± 0.2% R خط انتقال سیگنال: STVPV 3×0.3 (سه سیم)، 2×0.3 (دو سیم)
نرخ محدوده اندازه گیری: 1:10،1:15،1:20 مواد ابزار: فولاد ضد زنگ 304; فولاد ضد زنگ 316L؛ و غیره.
کلاس ضد انفجار: ExdIIBT6 کلاس حفاظتی: IP65
برجسته:

دبی سنج توربین با دقت بالا

,

سنسور دبی سنج توربین 1000 متر

,

متر گاز توربین 1000 متر



نیویورکتوربین فلومتر



نیویورکفلومتر توربین (Abbr. TUF) یک نوع اصلی از فلومترهای پروانه ای است که شامل آنموسکوپ و کنتور آب نیز می شود.TUF از Sensor و Conversion-Show تشکیل شده است.سنسور به سرعت متوسط ​​سیال با روتور چند پره واکنش نشان می دهد تا مقدار جریان و مقدار جریان تجمعی را حدس بزند.سرعت (یا دایره‌های) روتور را می‌توان از طریق مکانیسم، القای الکترومغناطیسی، فوتوالکتریک، قبل از نمایش و انتقال رکوردها توسط دستگاه خواندن دریافت کرد.
گفته می شود که آمریکا اولین پتنت TUF را در اوایل سال 1886 اعلام کرد. ثبت اختراع در سال 1914 ثبت کرد که مقدار جریان TUF به فرکانس مربوط است.اولین TUF توسعه یافته در سال 1938 برای اندازه گیری جریان سوخت در هواپیما استفاده شد.در نهایت می توان از آن تا پایان جنگ جهانی دوم در صنعت استفاده کرد، زیرا موتور جت و سوخت مایع جت نیاز به ابزار اندازه گیری جریان با دقت بالا و پاسخ سریع دارند.امروزه می توان از آن به طور گسترده در زمینه های نفت، شیمیایی، دفاعی، علوم، اندازه گیری و غیره استفاده کرد.
نیویورکسری فلومترهای توربین تکنولوژی پیشرو را با طراحی پیشرفته ادغام می کنند تا نسل جدید فلومتر توربین را با ویژگی های ساختار ساده، وزن سبک، دقت بالا، تکرارپذیری خوب، واکنش انعطاف پذیر، نصب/نگهداری/کاربرد راحت و غیره تولید کنند. برای اندازه گیری مایعی که ویسکوزیته سینماتیکی آن کمتر از 5*10-6㎡/s است و فاقد هرگونه ناخالصی از الیاف، دانه و غیره است، و هیچ برهمکنش خورنده ای با فولاد ضد زنگ 1Cr18Ni9Ti،2Cr13، و A12O3 و آلیاژ سخت در مهر و موم اعمال می شود. لوله های.مایع سینماتیک بالای 5*10-6㎡/s را می توان پس از کالیبراسیون مایع واقعی فلومتر اندازه گیری کرد.می توان آن را در کنترل ارزش، آژیر در صورت بیش از حد، در صورت هماهنگی با ابزار نمایش ویژه استفاده کرد.بنابراین این ابزار ایده آل برای اندازه گیری مقدار جریان و صرفه جویی در انرژی است.



نیویورکتوربین فلومتر پارامترهای اساسی / مشخصات فنی



مشخصات فنی



قطر اسمی (میلی متر)

و روش اتصال

4،6،10،15،20،25،32،40 (اتصال آج)

15،20،25،32،40 (اتصال آج و فلنج)

50,65,80,100,125,150,200 (اتصال فلنج)

کلاس دقت

دقت منظم ± 1% R، ± 0.5% R،

بالاترین دقت ± 0.2٪ R

نرخ محدوده اندازه گیری 1:10،1:15،1:20
مواد ابزار فولاد ضد زنگ 304;فولاد ضد زنگ 316L؛و غیره.
دمای متوسط ​​(℃) 20 ~ +120 ℃
شرایط محیطی

دما: - 10 - 55 ℃،

رطوبت نسبی: 5 تا 90 درصد

فشار اتمسفر: 86 × 106 کیلو پاسکال

خروجی سیگنال

سنسور: سیگنال فرکانس پالس،

سطح پایین≤0.8V

سطح بالا≥8 ولت.

فرستنده: سیگنال فعلی

4 تا 20 میلی آمپر DC

دو سیم

تامین برق

سنسور: +12V DC، +24V DC (اختیاری)

مبدل: +24 ولت DC

نوع سنج نمایش صحنه: سلول لیتیومی 3.2 ولت

خط انتقال سیگنال STVPV 3×0.3 (سه سیم)، 2×0.3 (دو سیم)
فاصله انتقال ≤1000 متر
رابط خط سیگنال رزوه داخلی M20×1.5
کلاس ضد انفجار ExdIIBT6
کلاس حفاظت IP65



محدوده اندازه گیری و فشار کاری مایع



اسمی

قطر

(میلی متر)

سرعت جریان منظم (m3/h)

افزایش سرعت جریان

(m3/h)

فشار تحمل منظم (Mpa)

فشار تحمل ویژه (Mpa)

(اتصال فلنج)

DN4 0.04-0.25 0.04-0.4 6.3 12، 16، 25
DN6 0.1-0.6 0.06-0.6 6.3 12، 16، 25
DN10 0.2-1.2 0.15-1.5 6.3 12، 16، 25
DN15 0.6-6 0.4-8 6.3، 2.5 (فلنج) 4.0، 6.3، 12، 16، 25
DN20 0.8-8 0.45-9 6.3، 2.5 (فلنج) 4.0، 6.3، 12، 16، 25
DN25 1-10 0.5-10 6.3، 2.5 (فلنج) 4.0، 6.3، 12، 16، 25
DN32 1.5-15 0.8-15 6.3، 2.5 (فلنج) 4.0، 6.3، 12، 16، 25
DN40 2-20 1-20 6.3، 2.5 (فلنج) 4.0، 6.3، 12، 16، 25
DN50 4-40 2-40 2.5 4.0، 6.3، 12، 16، 25
DN65 7-70 4-70 2.5 4.0، 6.3، 12، 16، 25
DN80 10-100 5-100 2.5 4.0، 6.3، 12، 16، 25
DN100 20-200 10-200 2.5 4.0، 6.3، 12، 16، 25
DN125 25-250 13-250 1.6 2.5، 4.0، 6.3، 12، 16
DN150 30-300 15-300 1.6 2.5، 4.0، 6.3، 12، 16
DN200 80--800 40-800 1.6 2.5، 4.0، 6.3، 12، 16



محدوده اندازه گیری و فشار کاری گاز



مدل

قطر

(میلی متر)

نرخ جریان

(m3/h)

نرخ جریان اولیه

(m3/h)

فشار تحمل (Mpa)

(اتصال فلنج)

25A

25 (1 اینچ)



0.7-7 0.6 4.0 فلنج یا نخ
25B 1.5-15 1.0 4.0 فلنج یا نخ
25 درجه سانتیگراد 3-30 2.0 4.0 فلنج یا نخ
40A 40 (1.5 اینچ) 4-40 2.5 4.0 فلنج یا نخ
40B 8-80 3 4.0 فلنج یا نخ
50A 50 (2 اینچ) 10-100 3.5 4.0 فلنج
50B 15-150 4 4.0 فلنج
80 80 (3 اینچ) 15-300 4 1.6 فلنج
100 100 (4 اینچ) 20-400 5 1.6 فلنج
150 150 (6 اینچ) 50-1000 8 1.6 فلنج
200 200 (8 اینچ) 100-2000 20 1.6 فلنج
250 250 (10 اینچ) 150-3000 30 1.6 فلنج
300 300 (12 اینچ) 200-4000 40 1.6 فلنج



نیویورکتوربین فلومتر عملیاتی اصل



همانطور که مایع اندازه گیری شده از طریق سنسور جریان می یابد، پره محرک شروع به چرخش می کند که سرعت آن نسبت مستقیمی با جریان متوسط ​​یک در لوله است.چرخش پره به صورت دوره ای مقدار مقاومت مغناطیسی مبدل مغناطیسی الاستیک را تغییر می دهد.شار مغناطیسی در سیم پیچ تست مغناطیسی به طور دوره ای با آن تغییر می کند تا ولتاژ القایی دوره ای تولید کند، این سیگنال پالس است که پس از تقویت توسط ذره بین به نمایشگر ارسال می شود.

معادله دبی فلومتر توربین شامل معادله عملی و تئوری است:

  • معادله عملی:

سv=f/k

سمتر= سv

سvبه نرخ جریان حجمی اشاره دارد، (واحد: m3/s)

سمتربه نرخ جریان جرمی اشاره دارد، (واحد ㎏/s)

f: به فرکانس سیگنال خروجی (واحد هرتز) مراجعه کنید.

k : به فاکتور فلومتر مراجعه کنید، (واحد P/m3).

منحنی مربوط به ضریب فلومتر و سرعت جریان در نمودار (نمودار: منحنی مشخصه فلومتر توربین) آمده است.همانطور که می بینید، منحنی عامل را می توان به دو بخش خطی و غیر خطی تقسیم کرد.قسمت خطی دو سوم کل منحنی را تشکیل می دهد که این ویژگی به ساختار، اندازه سنسورها و ویسکوزیته سیال مربوط می شود.ویژگی در بخش غیر خطی تحت تأثیر نیروی اصطکاک ناشی از یاتاقان، مقاومت ویسکوزیته مایع است.وقتی سرعت جریان کمتر از حد پایین سنسور است، ضریب ابزار به سرعت با آن افزایش می یابد.مقدار از دست دادن فشار و نرخ جریان مشابه روابط مربع هستند.اگر سرعت جریان از حد بالایی فراتر رفت، به جلوگیری از کاویتاسیون توجه کنید.هنگامی که فلومترهای توربین ساختار مشابهی دارند، منحنی های آنها دارای ویژگی مشابهی هستند اما دارای خطاهای سیستمی متفاوتی هستند.



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 0



فاکتور سنسور را می توان با ابزار کالیبراسیون، که ممکن است هیچ توجهی به مکانیسم سیال درونی حسگر نداشته باشد، تعیین کرد و می تواند توسط نرخ جریان ورودی و سیگنال های پالس خروجی فرکانس تایید شود.بنابراین ما می توانیم سنسور را به عنوان یک جعبه سیاه ببینیم که برای کاربرد مناسب است.اما لطفاً توجه داشته باشید که ضریب تبدیل (یا ضریب ابزار) باید با برخی شرایط مطابقت داشته باشد که شرط کالیبراسیون شرط مرجع است.در صورت انحراف از این شرایط، عامل تغییر خواهد کرد.تغییرات از نظر نوع سنسور، شرایط نصب لوله و پارامترهای فیزیکی سیال تعیین می شود.

  • معادله نرخ جریان نظری:

با توجه به قضیه گشتاور تکانه می توان معادله پروانه حرکت را فهرست کرد.

جیdwdt= م1234

در فرمول،

J: ممان اینرسی پروانه;

dwdt:شتاب چرخشی؛

م1: گشتاور مایع

م2: لحظه مقاومت چسبناک

م3: لحظه اصطکاک یاتاقان

م4: لحظه مغناطیسی

هنگامی که پروانه مطابق با سرعت ثابت می چرخد، Jdwdt=0 و M1= م2+M3+M4.از طریق تجزیه و تحلیل در تئوری و تایید در آزمایش، فرمول را می توان استنباط کرد که:

n = قv+B-سیqv

در فرمول،

n: به سرعت چرخش پروانه اشاره دارد.

qv: به نرخ جریان حجمی اشاره دارد.

A: عوامل مربوط به خواص فیزیکی سیال (شامل چگالی، ویسکوزیته و غیره)، پارامترهای ساختار پروانه (زاویه تیغه، قطر پروانه، سطح مقطع کانال جریان و غیره)؛

ب: عوامل مربوط به شکاف پره بالا و توزیع سرعت جریان سیال.

ج: عامل مربوط به ممان اصطکاک.

محققان داخلی و خارجی بسیاری از معادلات جریان را در تئوری ارائه کرده اند که در ساختارهای مختلف حسگرها و شرایط کاری سیال اعمال می شود.تا به حال، مشخصه هیدرودینامیکی ابزارهای توربین هنوز نامشخص است، زیرا رابطه پیچیده ای با ویژگی های فیزیکی سیال و ویژگی های جریان دارد.به عنوان مثال، هنگامی که به نظر می رسد توزیع سرعت چرخش و نامتقارن در میدان جریان وجود دارد، ویژگی های هیدرودینامیکی بسیار پیچیده است.

بنابراین عوامل ابزار را نمی توان با فرمول نظری استنباط کرد، می توان با کالیبراسیون جریان واقعی تأیید کرد.اما فرمول نظری در عمل قابل توجه بوده است.می توان از آن در آموزش طراحی پارامتر ساختار حسگر و پیش بینی و ارزیابی قانون تغییر فاکتور ابزار استفاده کرد.



نیویورکتوربین فلومتر ویژگی

  • دقت بالا (دقت منظم ± 1% R، ± 0.5% R، بالاترین دقت ± 0.2% R).
  • تکرارپذیری خوب (کوتاه مدت به 0.05٪ - 0.2٪ می رسد، اولویت مورد استفاده در تسویه معاملات به دلیل دقت بسیار بالای آن در کالیبراسیون منظم یا کالیبراسیون آنلاین است.
  • خروجی سیگنال فرکانس پالس برای محاسبه کل و اتصال کامپیوتر بدون دریفت صفر و ظرفیت ضد تداخل قوی قابل استفاده است.
  • فرکانس بالا (3-4 کیلوهرتز) قابل دستیابی است و وضوح بالایی دارد.
  • محدوده وسیع: قطر متوسط ​​یا بزرگ ممکن است به 1:20 برسد و قطرهای کوچک 1:10 است.
  • ساختار فشرده و سبک وزن، نصب و نگهداری راحت، قابلیت کاربرد گسترده.
  • کاربرد برای اندازه گیری فشار بالا با سوراخ باز غیر ضروری آن برای ساخت ابزار فشار قوی.
  • سنسورهای نسخه کامل سفارشی را می توان برای انواع مختلف با توجه به نیازهای خاص کاربران طراحی کرد.به عنوان مثال، نوع دمای پایین، نوع فشار بالا، نوع بهداشتی و غیره.
  • نوع درج می تواند ساخته شود، که برای اندازه گیری قطرهای معمولی بزرگ به دلیل افت فشار کم، قیمت پایین، جریان توقف غیر ضروری برای خارج کردن آن، و نصب و نگهداری راحت قابل استفاده است.

نیویورکتوربین فلومتردسته بندی



سری 1.NYLD را می توان بر اساس عملکرد به دو دسته تقسیم کرد:

  • سنسور / فرستنده جریان توربین
  • فلومتر توربین ادغام هوشمند

2. تصویر تابع:



سنسور/ فرستنده جریان توربین

این نوع محصولات عملکرد نمایش صحنه ندارند، فقط سیگنال هایی را برای انتقال خروجی به فواصل دور تولید می کنند.سیگنال های جریان را می توان به سیگنال پالس یا جریان (4-20ma) تقسیم کرد.این ابزار دارای قیمت پایین، مونتاژ بالا، اندازه کوچک است، بنابراین می تواند برای مطابقت با نمایشگر دوم، PLC، DCS و سیستم کنترل کامپیوتری استفاده شود.

با توجه به خروجی های سیگنال مختلف، می توان آن را به انواع NYLD-N و NYLD-A تقسیم کرد.



سنسور NYLD-N
منبع تغذیه 12--24 ولت DC، خروجی پالس سه سیم،
سطح بالا≥8V، سطح پایین≤0.8V، فاصله انتقال سیگنال≤1000M.



NYLD - یک فرستنده
منبع تغذیه 24 ولت DC، خروجی سیگنال جریان دو سیم (4-20 میلی آمپر)، فاصله انتقال سیگنال ≤1000M.



فلومتر توربین یکپارچه هوشمند
این فناوری ریزپردازنده تک‌تراشه‌ای با مصرف انرژی فوق‌العاده کم را برای ساخت فلومتر هوشمند جدید با سنسور جریان توربین و نمایشگر محاسبات انباشته استفاده می‌کند.دارای مزایای بارز بسیاری از جمله نمایشگر LCD دو ردیفه در صحنه، ساختار فشرده، خواندن مستقیم و واضح، قابلیت اطمینان بالا، ضد تداخل نیروی خارجی، ضد حمله رعد و برق و هزینه کم و غیره است.
سه نقطه فاکتورهای ابزار را تصحیح کرده، غیرخطی هوشمندانه جبران شده و در صحنه بازبینی شده است.
صفحه نمایش LCD با شفافیت بالا به طور همزمان هم نرخ جریان فوری (چهار رقم معتبر) و هم نرخ جریان انباشته (هشت رقم معتبر و نرخ جریان انباشته (هشت رقم معتبر با تنظیم مجدد) را نشان می دهد. تمام داده های معتبر را می توان برای ده سال نگه داشت. این نوع توربین فلومترها همه محصولات ضد انفجار هستند و کلاس ضد انفجار ExdIIB6 است.
این نوع دبی سنج های توربین را می توان از نظر توان تغذیه و روش های ارسال سیگنال از راه دور به انواع NYLD-B و NYLD-C تقسیم کرد.
نوع NYLD-B: منبع تغذیه 3.2V10AH (باتری لیتیومی) می تواند به طور مداوم بیش از چهار سال کار کند، اما خروجی سیگنال ندارد.
نوع NYLD-C: منبع تغذیه 24 ولت DC در خارج، خروجی سیگنال جریان دو سیم معمولی (4-20 متر A) و می تواند ارتباط RS485 یا HART را با توجه به تقاضای صحنه های مختلف اضافه کند.



نیویورکتوربین فلومترانتخاب را تایپ کنید



مدل توضیح
NYLD- □/ □/ □/ □/ □/ □/ □







DN

(میلی متر)









4































































































































































































































4 میلی متر، محدوده جریان معمولی 0.04-0.25 متر3/ ساعت، محدوده جریان گسترده 0.04-0.4 متر3/h
6 6 میلی متر، محدوده جریان معمولی 0.1-0.6 متر3/ ساعت، محدوده جریان گسترده 0.06-0.6 متر3/h
10 10 میلی متر، محدوده جریان معمولی 0.2-1.2 متر3/ ساعت، محدوده جریان گسترده 0.15-1.5 متر3/h
15 محدوده جریان عادی 15 میلی متر 0.6-6 متر3/ ساعت، محدوده جریان گسترده 0.4-8 متر3/h
20 محدوده جریان عادی 20 میلی متر 0.8-8 متر3/ ساعت، محدوده جریان گسترده 0.4-8 متر3/h
25 محدوده جریان عادی 25 میلی متر 1-10 متر3/ ساعت، محدوده جریان گسترده 0.5-10 متر3/h
32 محدوده جریان عادی 32 میلی متر 1.5-15 متر3/ ساعت، محدوده جریان گسترده 0.8-15 متر3/h
40 محدوده جریان معمولی 40 میلی متر 2-20 متر3/ ساعت، محدوده جریان گسترده 1-20 متر3/h
50 محدوده جریان معمولی 50 میلی متر 4-40 متر3/ ساعت، محدوده جریان گسترده 2-40 متر3/h
65 محدوده جریان عادی 65 میلی متر 7-70 متر3/ ساعت، محدوده جریان گسترده 4-70 متر3/h
80 محدوده جریان عادی 80 میلی متر 10-100 متر3/ ساعت، محدوده جریان گسترده 5-100 متر3/h
100 محدوده جریان عادی 100 میلی متر 20-200 متر3/ ساعت، محدوده جریان گسترده 10-200 متر3/h
125 محدوده جریان عادی 125 میلی متر 25-250 متر3/ ساعت، محدوده جریان گسترده 13-250 متر3/h
150 محدوده جریان معمولی 150 میلی متر 30-300 متر3/ ساعت، محدوده جریان گسترده 15-300 متر3/h
200 محدوده جریان عادی 200 میلی متر 80-800 متر3/ ساعت، محدوده جریان گسترده 40-800 متر3/h





تایپ کنید



ن نوع پایه، منبع تغذیه +12 V، خروجی پالس، سطح بالال≥l8V، سطح پایین≤0.8V
آ خروجی جریان دو سیم 4-20 میلی آمپر، نوع انتقال از راه دور.
ب منبع تغذیه باتری، نوع نمایش صحنه.
سی نمایش صحنه/4-20 متر خروجی جریان دو سیم
C1 نمایش صحنه/ پروتکل ارتباطی RS485
C2 نمایش صحنه / پروتکل ارتباطی HART
  Accuracyclass 05         کلاس دقت 0.5
10 کلاس دقت 1.0

محدوده اندازه گیری

علامت گذاری

دبلیو       توربین جریان وسیع
اس توربین برد اندازه گیری استاندارد
مواد اس فولاد ضد زنگ 304
L 316 (L) فولاد ضد زنگ
ضد انفجار ن بدون علامت، ضد انفجار
E ضد انفجار (ExdIIBT6)
کلاس فشار ن عادی (ارجاع به تصویر قبلی)
H(x) فشار بالا (مراجعه به تصویر قبل)



توجه: DN15-DN40 به طور منظم نیاز به اتصال رزوه دارد، اما می توان با افزودن "FL" به قطر اسمی در انتهای آن، اتصال فلنجی ایجاد کرد.



نیویورکتوربین فلومتراندازه نصب



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 1



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 2



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 3







قطر اسمی (mm) L(mm) جی D(mm) d (mm) شماره سوراخ
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 φ65 φ14 4
20 80 G1 φ75 φ14 4
25 100 G5/4 φ85 φ14 4
32 140 G2 φ100 φ14 4
40 140 G2 φ110 φ18 4
50 150   φ125 φ18 4
65 170 φ145 φ18 4
80 200 φ160 φ18 8
100 220 φ180 φ18 8
125 250 φ210 φ25 8
150 300 φ250 φ25 8
200 360 φ295 φ25 12



نیویورکتوربین فلومترهشدارها در نصب



(1) محل نصب:
سنسور باید در مکان هایی نصب شود که نگهداری آن راحت است، بدون لرزش لوله، بدون تداخل الکترومغناطیسی قوی و تأثیر تشعشع داغ باشد.سیستم نصب لوله معمولی فلومتر توربین به شرح زیر است.هر قسمت از پیکربندی را می توان با توجه به اشیاء اندازه گیری شده انتخاب کرد، که نیازی به همه آنها نیست.برای دبی سنج توربین به انحراف سرعت و جریان دوار حساس است، بنابراین سنسور ورودی باید جریان لوله به اندازه کافی توسعه یافته باشد و با لوله مستقیم یا یکسو کننده لازم مطابقت داشته باشد.اگر اجزای سمت بالادست مقاومت جریان متغیر باشند، طول خط لوله در بالادست معمولاً کمتر از 20D و طول خط لوله پایین دست کمتر از 5D نیست.اگر فضای نصب این نیازها را برآورده نکند، یکسو کننده جریان ممکن است بین جزء مقاومت جریان و سنسور نصب شود.سنسور باید در جایی که از تابش مستقیم آفتاب و باران جلوگیری می کند نصب شود.



انواع اجزای بالادستی منفرد خم 90 درجه دو بار با زاویه 90 درجه در همان سطح خم می شود دوبار خمیدگی با زاویه 90 درجه در سطوح مختلف لوله کاهنده متحدالمرکز کل شیر را باز کنید نیمه شیر را باز کنید طول سمت پایین دست
L/DN 20 25 40 15 20 50 5



(2) نیازهای نصب در اتصال با لوله ها:
سنسور نصب شده به صورت افقی نیاز دارد که شیب خط لوله نباید قابل مشاهده باشد (معمولاً در 5 درجه)، و سنسور نصب شده به صورت عمودی باید مشابه آن باشد. محل مورد نیاز برای اجرای مداوم باید لوله بای پس و شیر قطع قابل اعتماد را نصب کند. .هنگام اندازه گیری باید مطمئن بود که لوله بای پس نشتی نداشته باشد.
محل سنسور در یک خط لوله جدید ابتدا در یک لوله کوتاه جایگزین می شود.پس از پاکسازی خط لوله داخل، لوله کوتاه را می توان به طور رسمی به سنسور تغییر داد.برای این مرحله همیشه نادیده گرفته شده است، سنسور اغلب ممکن است در طول خط لوله پاکسازی آسیب ببیند.
اگر سیال اندازه گیری شده حاوی ناخالصی باشد، فیلتر باید قبل از سنسور سمت بالادست نصب شود.برای جریان مداوم مایع باید دو مجموعه از فیلترها را نصب کنید که به نوبه خود ناخالصی ها را پاک می کنند، یا نوع فیلتر خودکار را انتخاب کنید.اگر هوا در مایع مخلوط شود، حذف کننده باید در سمت بالادست نصب شود.دهانه فیلتر یا حذف کننده باید به محل امن هدایت شود.
اگر محل سنسور در نقطه پایین خط لوله باشد، شیر تخلیه باید بعد از سنسور ثابت شود تا ناخالصی ها به طور منظم تخلیه شود تا از رسوب مسکن جلوگیری شود.اگر مایع اندازه‌گیری شده به راحتی قابل هوادهی باشد، فشار خروجی سنسور باید بیشتر از Pmin باشد تا از ورود حفره‌های هوا که ممکن است به دقت و زمان زنده آسیب وارد کند، جلوگیری شود.
Pmin=2⊿P+1.25Pv Pa
Pmin: کمترین فشار، Pa.
⊿P: افت فشار در حالی که نرخ جریان سنسور بزرگترین Pa است.
Pv: فشار بخار اشباع زمانی که دمای استفاده به بالاترین نقطه Pa می رسد.

شیر کنترل جریان باید در پایین دست سنسور ثابت شود و شیر قطع در سمت بالادست باید باز شود.
شیرها ممکن است ارتعاش و نشتی به سمت خارج ایجاد نکنند.به محدوده جریانی که ممکن است جریان معکوس را ایجاد کند باید مانع از
جریان معکوس سیال با تثبیت شیر ​​چک.هم سنسور و هم خط لوله باید متحدالمرکز باشند.واشر مهر و موم شده



نیویورکتوربین فلومترراه اتصال







سنسور/فرستنده جریان توربین: (مدل NYLD-N، مدل NYLD-A)


1. نوع پایه:



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 4



راه اتصال دبی سنج توربین نوع NYLD-N



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 5



راه اتصال فرستنده توربین نوع NYLD-A



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 6


2. نوع ضد انفجار:


راه اتصال سنسور دبی سنج توربین نوع NYLD-N:



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 7



راه اتصال فرستنده جریان توربین نوع NYLD-A:



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 8



فلومتر توربین یکپارچه هوشمند (مدل NYLD-C)



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 9



نیویورکتوربین فلومترکاربرد



دبی سنج توربین نوع پایه NYLD-N:

این سنسور قبل از فروش کالیبره و تنظیم شده است، بنابراین نیازی به بررسی نیست.

سنسور با نمایشگر متصل می شود: در وهله اول، ویژگی خروجی را بررسی می کند (محدوده مکرر پالس، سطح، گسترده و غیره) که باید با ویژگی ورودی نمایشگر مطابقت داشته باشد.پارامترهای نمایشگر باید بر اساس فاکتورهای سنسور تنظیم شوند.قدرت سنسور، سیم و مقاومت نیز باید با یکدیگر مطابقت داشته باشند. علاوه بر این، تقویت کننده پیش فرض سنسور باید برای جلوگیری از تداخل الکترومغناطیسی در نظر گرفته شود، به عنوان مثال، برای مقابله با باران.

فرستنده جریان توربین NYLD-A:

این فرستنده باید با توجه به تقاضای مشتری هنگام خرید، نقطه صفر خروجی نرخ جریان و مقدار محدوده کامل را به خوبی تنظیم کند.

هنگامی که فلومتر کار می کند و نقطه صفر خروجی دبی باید در محل تنظیم شود، روش کار به صورت زیر انجام می شود:

دریچه های لوله فلومتر را ببندید، تأیید کنید که سرعت جریان در لوله وجود ندارد.جریان سنج متصل به سری می تواند جریان خروجی فلومتر را کنترل کند.کمی پتانسیومتر W502 روی برد مدار را تنظیم کنید تا جریان خروجی به 4 متر A برگردد.

توجه: مقدار دامنه کامل فلومتر پس از کار نمی تواند در محل تنظیم شود.در صورت نیاز، لطفاً آن را به کارخانه برگردانید تا در نصب استاندارد مطابق با نیاز شما تکمیل شود.



نیویورکتوربین فلومتراحتیاطات در استفاده



(1) دستور سوئیچ در حال اجرا است
※سنسوری که لوله انشعاب ندارد باید نیمه شیر بالادست و سپس شیر پایین دست را کمی باز کند.هنگامی که برای مدتی با سرعت کم (حدود ده دقیقه) کار می کنید، کل شیر بالادست و شیر پایین دست را به دبی معمولی باز کنید.
※ سنسور دارای انشعاب ابتدا باید شیر لوله انشعاب، شیر نیمه بالادست، شیر پایین دست را باز کند، شیر انشعاب را با دبی کوچک ببندد و برای مدتی کار کند.سپس کل شیر بالادست را باز کنید، کل شیر انشعاب را ببندید (مطمئن باشید نشتی نداشته باشد)، در نهایت شیر ​​پایین دست را با دبی مورد نیاز تنظیم کنید.
(2) سیال دمای پایین و بالا راه اندازی می شود
هنگامی که سیال با دمای پایین از لوله عبور می کند، ابتدا آب باید خارج شود، سپس به مدت پانزده دقیقه با حداقل دبی جریان یابد و به تدریج به جریان عادی برسد.هنگامی که جریان متوقف می شود، باید به تدریج به دمای لوله و دمای محیط نزدیک شود.
کارکرد سیال با دمای بالا مشابه این دمای پایین است.
(3) نکات دیگر:
1) باز و بسته شدن شیر باید آهسته باشد.در صورت استفاده از کلید کنترل خودکار، بهتر است از روش "دو باز، دو بسته" برای جلوگیری از آسیب رساندن سیال به چرخ پره استفاده کنید.
2) فشار پایین دست سنسور را برای اتخاذ اقداماتی برای جلوگیری از کاویتاسیون بررسی کنید.
3) برای اینکه فاکتورهای حسگر ممکن است تغییر کنند، باید به طور منظم از خط لوله کالیبره شوند.اگر جریان در محدوده مجاز نباشد، سنسور باید تغییر کند.
4) نیازهای تمیز کردن لوله مطابق با استانداردهای جهت جریان استفاده شده، مقدار، فشار و دما و غیره است، در غیر این صورت می تواند باعث کاهش دقت و حتی آسیب شود.
5) بررسی سنسور را به منظور اطمینان از کار طبیعی طولانی مدت تقویت کنید.به عنوان یافتن غیرعادی، باید اقدام کرد.به عنوان مثال، شنیدن صدای غیر عادی به عنوان نظارت بر چرخش چرخ پره.





نیویورکتوربین فلومترمشکل و راه حل





مسئله دلیل احتمالی راه حل
هنگامی که مایع به طور معمول جریان دارد، هیچ نشان داده نمی شود یا هیچ افزودنی کلی وجود ندارد.

بررسی:

1) مدار بازتماس سست (سیم برق سیم پیچ کویلPCB)

2) چرخ پره هیچ چرخشی ندارد

1) نقطه مشکل را با کنتور برق بیابید یا این برد مدار را با مدار یدکی جایگزین کنید.

2) چرخ پره را تمیز یا تعویض کنید، و مطمئن شوید که با قطعات مجاور آن ساییده نشود.

جریان نشان داده شده به تدریج در حال کاهش است.

1) فیلتر مسدود می شود

2) شیر در لوله به هسته شل است

3) چرخ پره دارای ناخالصی است

1) فیلتر را تمیز کنید

2) شیر را تعمیر یا تعویض کنید

3) سنسور را تمیز کنید، سپس باید دوباره کالیبره کنید

صفحه نمایش آن هنوز جریان دارد و زمانی که مایع جریان ندارد را نشان می دهد

1) کابل سیم گرود خوبی با تداخل بیرونی ندارد.

2) لوله با ارتعاش برای تولید سیگنال خطا

3) شیر قطع دارای نشتی با جریان نشتی است

4) مدار داخلی یا جزء نمایشگر برای ایجاد تداخل آسیب دیده است

1) برای داشتن یک سیم گرود خوب تعمیر یا تعویض کنید.

2) خط لوله را تقویت کنید یا برای جلوگیری از ارتعاش سیاهی را نصب کنید.

3) شیر را حفظ یا تعویض کنید

4) به تدریج منبع تداخل را بررسی و پاکسازی کنید.

مقدار نمایش داده شده با تخمین تجربه یک تفاوت آشکار دارد

1) تونل داخلی سنسور اشتباه است.

2) فضای داخلی حسگر کاویتاسیون به نظر می رسد.

3) جریان داخل لوله مشکلاتی ایجاد می کند

4) داخل نمایشگر اشتباه است

5) اثر مواد آهنربای دائم ضعیف تر و ضعیف تر است

6) جریان واقعی در محدوده طبیعی خود نیست

1)-4) ابتدا باید علت را پیدا کنید تا از روش های صحیح استفاده کنید.

5) مواد آهنربا را جایگزین کنید

6) سنسور مناسب را انتخاب کنید





نیویورکتوربین فلومترحمل و نقل و ذخیره سازی



سنسور باید در جعبه چوبی جامد قرار گیرد (قطرهای کوچک را می توان در کارتن قرار داد) و نمی تواند آزادانه در جعبه تکان بخورد.هنگام حمل، باید مراقب باشید که آن را پایین بیاورید و از بارگیری یا تخلیه آن خودداری کنید.
محل رزرو باید با شرایط زیر تایید شود:
1. اجتناب از باران و رطوبت.
2. اجتناب از لرزش و ضربه مکانیکی.
3. محدوده دما: -20℃--+55℃;
4. رطوبت نسبی: بیش از 80٪ نیست.
5. محیط زیست شامل گاز خورنده نمی شود.


احتیاط در باز کردن بسته بندی


هنگام باز کردن جعبه، فایل ها و لوازم جانبی باید کامل باشند.فایل های موجود در جعبه شامل یک دفترچه راهنمای کاربر، یک قطعه گواهی تست و یک قطعه لیست بسته بندی است.سنسور باید در حین حمل و نقل آسیب ببیند تا به خوبی با آن برخورد شود.کاربران باید گواهی را از گم شدن محافظت کنند در غیر این صورت فاکتورهای ابزار قابل تنظیم نیستند.



دانش لازم در سفارش


کاربر باید توجه داشته باشد که هنگام سفارش فلومتر توربین، مشخصات مدل مناسب باید با توجه به قطر اسمی سیال، فشار کاری، دمای عملیاتی، محدوده جریان، دسته سیال و شرایط اطراف انتخاب شود.سنسور نوع ضد انفجار باید زمانی انتخاب شود که تقاضای ضد انفجار داشته باشید و دقیقاً به کلاس های ضد انفجار توجه کنید.
هنگامی که ابزار نمایش توسط شرکت ما مطابقت دارد، لطفاً به دستورالعمل مربوطه مراجعه کنید تا مدل مناسب خود را انتخاب کنید یا از طرح مهندس تکنولوژی ما برای انتخاب خود در زمینه ارائه اطلاعات خود استفاده کنید.کابل مورد نظر برای ارسال سیگنال باید طول و مشخصات را ارائه دهد.
ادغام هوشمند دبی سنج توربین (NYLD-B/C NYLD-B/C)



سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 10



امکانات نام ترمینال ارتباط
دو سیم 4-20MA V+ آند دو سیم 4-20MA
V- دو سیم 4-20MA الکترود منفی
خروجی پالس V+ توان 12/24 ولت مثبت
V- 12/24 ولت پاور منفی
خروجی پالس خروجی پالس
خروجی 485 آ 485 یک پایان
ب 485 B پایان
خروجی 1-5 ولت V+ برق 24 ولت مثبت
V- برق 24 ولت منفی
آ خروجی 1-5 ولت +
ب خروجی 1-5 ولت -
پایانه های باطری T+ باتری 3.6 ولت مثبت
T- باتری 3.6 ولت منفی


وضعیت کار ">" را فشار دهید، وارد رابط ورودی رمز عبور، "<" bond را فشار دهید، تقریباً 1.2 ثانیه شروع به تایپ رمز عبور کنید.
یک رمز عبور برای 2010 (عملیات مهندس) تنظیم کنید شکل 2
توضیحات کلیدی:
دکمه "<" را فشار دهید (دکمه "<" را فشار دهید تقریباً 1.2 ثانیه نشان دهنده تأیید است)
دکمه "+" را فشار دهید (دکمه "<" را تقریباً 1.2 ثانیه فشار دهید، به معنای خروج است)
دکمه "+" را در حالت ورودی چرخه فشار دهید تا مقدار مکان نما را تغییر دهید
دکمه "<" را فشار دهید ورودی موقعیت مکان نما فعلی را جابجا کنید
حالت ورودی "<" را فشار دهید، رمزهای عبور سمت راست برای ورود به منو، اشتباه بازگشت به ورودی حالت اولیه

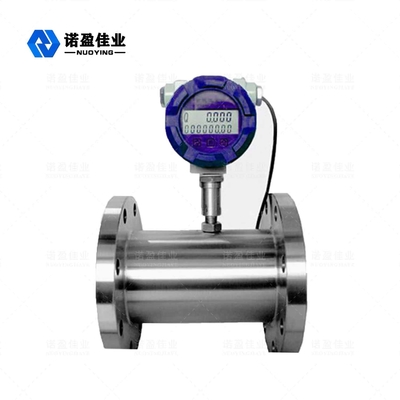

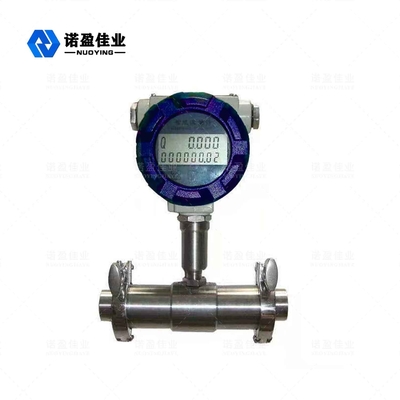

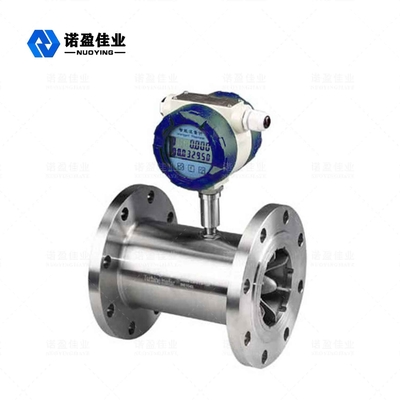

سنسور دبی متر توربین با دقت بالا با قابلیت تکرار خوب 1000 متر 11



دستورالعمل های عملیاتی پنل ابزار



شماره منوی فرعی نمایش منو معنی مورد یا محدوده مقدار را انتخاب کنید
1 انتخاب واحد جریان انتخاب واحد جریان (پیش‌فرض 0)

0:m³/h 1:m³/h 2:L/h 3:L/m

4:+/h 5:+/h 6:kg/h 7:kg/m

2 انتخاب الگوریتم انتخاب الگوریتم (پیش‌فرض 0) 00: جریان حجمی معمولی، 01: جریان جرمی معمول، 02: جریان حجمی گاز معمولی، 03: جریان جرمی گاز معمولی
3 ضریب جریان ضریب جریان (پیش‌فرض 3600) ضریب متر، UnitsP/m³ را تنظیم کنید
4 جریان خروجی در مقیاس کامل جریان خروجی در مقیاس کامل (پیش‌فرض 1000) هنگامی که دستگاه خروجی 4-20MA سیگنال های آنالوگ را نشان می دهد، مقدار باید روی 0 واحد و واحد جریان ثابت تنظیم شود.
5 تنظیم تراکم تنظیم تراکم (پیش‌فرض 1.0) هنگامی که الگوریتم برای انتخاب جریان جرمی (01. 03)، این باید تنظیم شود، واحدها:KG/m³
6 تنظیمات دما تنظیمات دما (پیش‌فرض 0.0) مقدار دما را تنظیم کنید، الگوریتم 02 را انتخاب کنید. 03، این باید تنظیم شود، واحدها:℃
7 تنظیمات فشار مطلق تنظیم فشار مطلق گاز ---
8 ترافیک پایین تر حذف درصد ورودی پالس را تنظیم کنید وقتی مقدار درصد حذف ترافیک در مقیاس کامل 0-100 باشد، از این حالت فعلی استفاده کنید و محدوده نوع پالس باید به درستی تنظیم شود.
9 آدرس 485 ارتباط سریال RS485 را تنظیم کنید محدوده: 0-255
10 زمان میرایی تنظیم زمان میرایی خروجی نمایشگر (پیش فرض 4S) تنظیم خروجی جریان و زمان میرایی نمایشگر، برای جلوگیری از جریان خروجی با نوسانات جریان و نمایش محدوده: 2-32
11 جریان کل را پاک کنید جریان کل را پاک کنید کل جریان را پاک کنید "YES" را انتخاب کنید، "E" را فشار دهید

اطلاعات تماس
Xi 'an West Control Internet Of Things Technology Co., Ltd.

تماس با شخص: Gao

تلفن: 18792851016

ارسال درخواست خود را به طور مستقیم به ما (0 / 3000)
