جزئیات محصول:
|
| محدودیت جریان: | 0~20~1600 متر مکعب در ساعت | فشار اسمی: | 1.0MPa،1.6MPa |
|---|---|---|---|
| دقت: | ± 1.0٪ R، ± 1.5٪ R | مواد: | آلومینیوم آلو، آلومینیوم |
| قطر اسمی: | DN20~DN200 | دمای متوسط اندازه گیری شده: | -20℃~60℃ |
| درجه ضد انفجار: | ExdIIBT6 | درجه حفاظت: | IP65 |
| برجسته: | فلومتر توربین 1Mpa Roots,فلومتر آلومینیومی روتز,فرستنده جریان توربین 1Mpa |
||

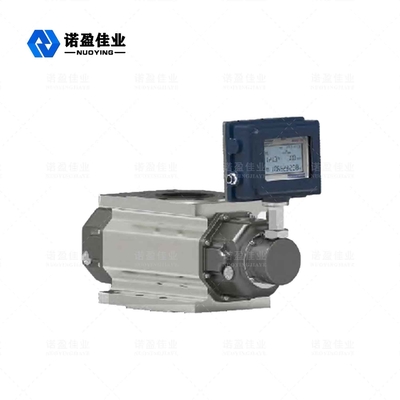

فلومتر NYLD-LGQ Gas Roots
NYLD-LGQفلومتر ریشه گاز بیش از 100 سال است که به عنوان یک متر حجمی استفاده می شود.با ویژگی هایی مانند دقت بالا، دامنه وسیع، حجم کم، وزن سبک، نصب و نگهداری راحت، عمر مفید و بادوام، به طور گسترده در فلومترهای گاز طبیعی، گاز زغال سنگ، هوا و سایر گازها استفاده می شود. این یک فلومتر ایده آل است. دستگاه گاز شهری، شیمیایی میدان نفتی، تحقیقات علمی و سایر بخش ها در داخل و خارج از کشور.
فلومتر NYLD-LGQ Gas Roots فنی مولفه های
| مشخصات مدل |
اسمی قطرDN میلی متر) |
محدودیت جریان (m3/h) |
جریان شروع m3/h |
فشار ضرر در Qmax |
فشار اسمی MPa |
دقت ٪ |
دامنه |
مواد |
| NYLD-LGQ-20A | 25 | 20 | 0.05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | آلومینیم آلو |
| NYLD-LGQ-40A | 40 | 30 | 0.07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0.07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0.1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0.1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0.1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0.12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0.15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0.11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0.11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0.1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0.65 | 350 | 80:1 | آلومینیوم | ||
| NYLD-LGQ-150B | 150 | 1000 | 0.76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
فلومتر NYLD-LGQ Gas Roots عملیاتی اصل
(1).فلومتر از 5 قسمت تشکیل شده است (شکل 1 را ببینید)
(2). اصل کار فلومتر ریشه های گاز هوشمند (شکل 2 را ببینید)
فلومتر ریشه های گاز هوشمند از یک محفظه، یک روتور مزدوج و یک کل ساز هوشمند جریان تشکیل شده است.تحت تأثیر اختلاف فشار بین ورودی و خروجی گاز در گردش (P ورودی > P> خروجی)، جفت مزدوج موقعیت نسبی صحیح روتور را از طریق چرخ دنده تنظیم دقیق ماشینکاری شده حفظ می کند. فاصله کاری بهینه بین روتور، روتور و محفظه، و روتور و صفحه دیواری به یک مهر و موم بدون تماس پیوسته دست می یابند.
برای هر دور چرخش روتور، چهار برابر حجم موثر محفظه اندازه گیری خروجی می دهد و تعداد دور روتور از طریق دستگاه کوپلینگ مهر و موم مغناطیسی و مکانیسم کاهش سرعت به کل ساز هوشمند جریان منتقل می شود تا حجم تجمعی نمایش داده شود. از گاز خروجی(شکل فقط یک چهارم چرخه را نشان می دهد).
(3) اصل کار کل ساز جریان هوشمند
توتالایزر جریان هوشمند از کانال آنالوگ تشخیص دما و فشار، کانال سنسور جریان و واحد ریزپردازنده تشکیل شده است و به یک رابط سیگنال خارجی برای خروجی سیگنال های مختلف مجهز شده است.ریزپردازنده در توتالایزر جریان هوشمند، جبران دما و فشار و اصلاح ضریب تراکم را بر اساس معادله گاز انجام می دهد.معادله گاز به صورت زیر است:
جایی که:
Qn: سرعت جریان حجمی در شرایط استاندارد (m3/h).
Qg: سرعت جریان حجمی در شرایط کاری (m3/h)؛
Pg: فشار متر در نقطه تشخیص فشار فلومتر (KPa)
Pa: فشار اتمسفر محلی (KPa)؛
Tg: دمای مطلق (273.15 + T) (K) محیط;
t: دمای متوسط اندازه گیری شده (°C)؛
روی: ضریب فشرده سازی در شرایط استاندارد.
Zg: ضریب فشرده سازی در شرایط کار.
Tn: دمای مطلق (273.15+20) (K) در حالت استاندارد.
Pa: فشار اتمسفر محلی (KPa)؛
Pn: فشار اتمسفر استاندارد (101.325KPa)؛
P: P = Pa + Pg.
نکته: برای گاز طبیعی Zn/Zg=Fz2، Fz را ضریب تراکم فوق العاده می گویند.این محصول بر اساس فرمول SY/T6143-1996 استاندارد CNPC محاسبه شده است.
