جزئیات محصول:
|
| فاصله انتقال: | ≤1000 متر | نسبت برد: | 1:10،1:20 |
|---|---|---|---|
| درجه دقت: | ± 1.5٪ R، ± 1.٪ R | خروجی ارتباط: | پروتکل ارتباطی MODBUS Rs485، رابط ارتباطی HART |
| رطوبت محیط: | 5٪ تا 90٪ | دمای متوسط اندازه گیری شده: | -30℃~80℃ |
| سیگنال خروجی: | خروجی سیگنال فرکانس پالس: سطح پایین زیر 0.8 ولت، سطح بالا 8 ولت خروجی جریان دو سیم، سه سیمه 4-20 میل | منبع تغذیه: | منبع تغذیه خارجی: 24 VDC منبع تغذیه داخلی: باتری لیتیومی 3.6 ولت |
| برجسته: | فلومتر ضد انفجار سه سیم,فلومتر 24 ولت دی سی 4-20 میلی آمپر,فلومتر آب نوع توربین 24 ولت دی سی |
||

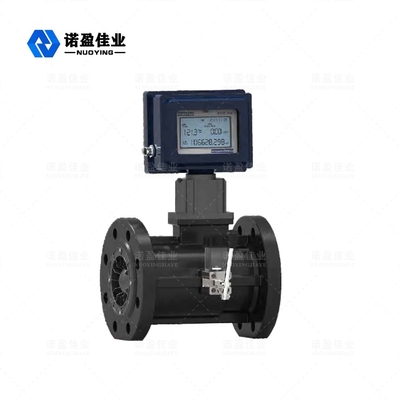

ایمنی فلومتر توربین گازی نوع NYLD-GZ - دقت بالا ضد انفجار
NYLD-GZنوع توربین گازی فلومتر الکترومغناطیسی
NYLD-GZفلومتر نوع توربین گاز سنسور جریان توربین گاز و اصلاح کننده الکترونیکی حجم را یکپارچه می کند.این می تواند جریان شرایط کاری و حجم کل را تشخیص داده و نمایش دهد.عملکرد فنی در سطح پیشرفته داخلی است، مطابق با استاندارد GB/T18940/IS09951 است که به طور گسترده در اندازه گیری و آزمایش گاز در صنایعی مانند بخار و هوای فشرده استفاده می شود.
NYLD-GZنوع توربین گازیفلومتر الکترومغناطیسی مدل سازی
| NYLD-GZ | دبی سنج توربین گاز هوشمند (نوع حجم استاندارد، با دما، جبران فشار) | |
| فرستنده توربین گاز هوشمند (نوع حجم کارکرد) | ||
|
کالیبر |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25mm (غیر استاندارد، دوره سفارش طولانی) DN 40mm (غیر استاندارد، دوره سفارش طولانی) DN 50 میلی متر DN 65mm (غیر استاندارد، دوره سفارش طولانی) DN 80 میلی متر DN 100 میلی متر DN 125mm (غیر استاندارد، دوره سفارش طولانی) DN 150 میلی متر DN 200 میلی متر DN 250mm (غیر استاندارد، دوره سفارش طولانی) DN 300 میلی متر |
|
دامنه |
آ ب سی |
محدوده استاندارد محدوده گسترش محدوده گسترش |
| درجه دقت |
01 02 |
درجه 1.5 درجه 1.0 |
|
مدل خروجی |
آ ب سی |
خروجی پالس، خروجی پالس کارت آی سی، خروجی آلارم جریان 4-20 میلی آمپر، خروجی پالس، خروجی کارت آی سی، خروجی آلارم جریان 4-20 میلی آمپر، خروجی پالس، خروجی کارت آی سی، خروجی آلارم، ارتباط RS485 |
| درجه ضد انفجار |
ن E |
نوع استاندارد، ضد انفجار نوع ضد انفجار، ExdⅡCT6 |
NYLD-GZنوع توربین گازیفلومتر الکترومغناطیسی عملیاتی اصل
هنگامی که سیال از فلومتر عبور می کند، با عمل پره راهنما (یا یکسو کننده) یکسو شده و تسریع می شود.از آنجایی که پروانه نسبت به جهت جریان سیال زاویه دارد، در این زمان، توربین یک گشتاور چرخشی ایجاد می کند.پس از غلبه بر گشتاور اصطکاک و گشتاور مقاومت سیال، توربین شروع به چرخش می کند.در یک محدوده جریان معین، سرعت زاویه ای چرخش توربین با سرعت جریان حجمی سیال متناسب است.با توجه به اصل القای الکترومغناطیسی، یک سنسور حساس مغناطیسی برای القای سیگنال پالسی متناسب با جریان حجمی سیال از صفحه ارتباطی در حال چرخش همزمان استفاده می‌شود.این سیگنال به تصحیح کننده صدا ارسال می شود و همراه با سیگنال هایی مانند دما و فشار پردازش می شود و در صفحه LCD نمایش داده می شود.اصل ساختار آن در شکل 1 نشان داده شده است.
4.2 حجم تصحیح کننده کار کردن اصل
تصحیح کننده حجم شامل دما، کانال آنالوگ تشخیص فشار، کانال دیجیتال تشخیص جریان، واحد پردازش میکرو، مدار درایو کریستال مایع و سایر مدارهای کمکی است و مجهز به یک رابط سیگنال خارجی است. پس از تبدیل و پردازش سیگنال های چند کاناله ارسال می شود. از هر سنسور، سیگنال ها به فرمول عملکرد مطابق با معادله گاز وارد می شوند تا نمایش محلی و انتقال از راه دور سیگنال های مختلف را درک کنند.
معادله گاز را می توان به صورت زیر نوشت
جایی که:
Vo - حجم زیر شرایط استاندارد (m3)؛
V - حجم تحت 3 شرایط کاری (m3)؛
P=Pa+Pg - فشار مطلق (kPa) در نقطه تشخیص فشار فلومتر.
Pa - فشار اتمسفر محلی (kPa)؛
Pg - فشار متر (kPa) نقطه تشخیص فشار فلومتر.
P0 - فشار اتمسفر استاندارد (101.325 کیلو پاسکال)
T0 - دمای مطلق تحت شرایط استاندارد (293.15K، که با توجه به نیاز کاربر می تواند 273.15K باشد).
T - دمای مطلق محیط اندازه گیری شده (27315+t)K.
t - دمای محیط اندازه گیری شده (°C)؛
Fz - ضریب تراکم گاز
روی - ضریب تراکم گاز در حالت استاندارد
Zg - ضریب تراکم گاز در شرایط کار.
