جزئیات محصول:
|
| فاصله انتقال: | ≤1000 متر | نسبت برد: | 1:10،1:20 |
|---|---|---|---|
| درجه دقت: | ± 1.5٪ R، ± 1.٪ R | خروجی ارتباط: | پروتکل ارتباطی MODBUS Rs485، رابط ارتباطی HART |
| رطوبت محیط: | 5٪ تا 90٪ | دمای متوسط اندازه گیری شده: | -30 تا 80 درجه سانتیگراد |
| سیگنال خروجی: | خروجی سیگنال فرکانس پالس: سطح پایین زیر 0.8 ولت، سطح بالا 8 ولت خروجی جریان دو سیم، سه سیمه 4-20 میل | منبع تغذیه: | 24VDC، 220VAC (اختیاری) |
| برجسته: | فرستنده جریان توربین با دقت بالا,فرستنده جریان توربین ضد انفجار,سنسور جریان توربین 220 VAC |
||

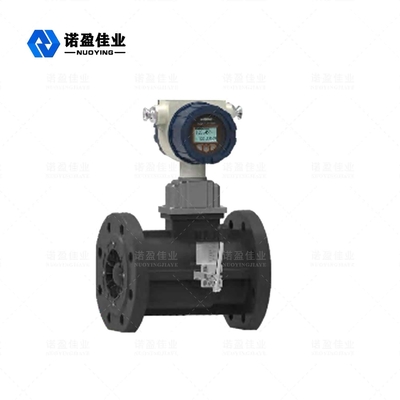

فلومتر الکترومغناطیسی گازی NYLD-G
NYLD-Gفلومتر توربین گاز نسل جدیدی از کنتورهای اندازه گیری دقیق گاز با دقت بالا و با قابلیت اطمینان بالا است که دما، فشار، سنسور جریان و توتالایزر هوشمند جریان را یکپارچه می کند که توسط فناوری پیشرفته دبی سنج در داخل و خارج از کشور توسعه یافته و توسط تئوری های مکانیک گاز، مکانیک سیالات بهینه شده است. و الکترومغناطیسی که عملکرد عالی اندازه گیری فشار کم و فشار بالا دارد.
دارای انواع حالت های خروجی سیگنال و حساسیت کم به اختلالات سیال است و به طور گسترده در اندازه گیری گاز طبیعی، گاز زغال سنگ، گاز مایع، گاز هیدروکربن سبک استفاده می شود.
این نوع فلومتر توربین محصولی ضد انفجار با درجه ضد انفجار است: ExdIICT6
فلومتر الکترومغناطیسی گازی NYLD-G فنی مولفه های
پایه ای مولفه های
| مترکالیبر (mm) و حالت اتصال |
کالیبر DN50، DN80، DN100، DN150، DN200، DN250، DN300 میلی متر با اتصال فلنج DN25، DN40، DN65، DN125mm را می توان سفارشی کرد |
| درجه دقت | ± 1.5% R، ± 1.% R |
| نسبت برد | 1:10،1:20 |
| مواد متره | بدنه: آلومینیوم ریخته گری یا فولاد ضد زنگ 304؛پروانه: آلیاژ آلومینیوم با کیفیت بالا؛نمایشگر: آلومینیوم ریخته گری |
| دمای متوسط اندازه گیری شده | -30 درجه سانتیگراد ~ 80+ درجه سانتیگراد، |
| شرایط محیطی | دما: -20 درجه سانتیگراد ~ 60 + درجه سانتیگراد، رطوبت نسبی 5٪ تا 90٪.فشار جو |
| منبع تغذیه |
منبع تغذیه خارجی: 24VDC منبع تغذیه داخلی: باتری لیتیومی 3.6 |
|
سیگنال خروجی |
خروجی سیگنال فرکانس پالس: کم سطح زیر 0.8 ولت، سطح بالا 8 ولت است دو سیم، سه سیم خروجی جریان 4-20 میلی آمپر |
|
انتقال فاصله |
≤1000 متر |
|
سیم سیگنال رابط |
رزوه داخلی M20×1.5 |
| درجه حفاظت | IP65 |
|
ضد انفجار مقطع تحصیلی |
Exd II CT6 |
فنی مولفه های
| محدوده مشخصات مدل |
اسمی قطر DN |
محدوده جریان m3/h |
اسمی فشار Mpa |
دقت |
کاهش فشار کیلو پاسکال در Qmax |
| NYLD-G-25 A | 25 | 2.5 ~ 25 |
1.6 2.5 4.0 |
1. 5 درجه (Qmin ~qtx ± 3% qtx~Qmax ± 1.5٪ 1.0 درجه (Qmin ~qtx ±2٪ qtx~Qmax ±1.0٪ |
0.5 0.8 |
| NYLD-G-40 A | 40 | 5 تا 50 | |||
|
NYLD-G-50 A ب |
50 |
6 تا 65 10 تا 100 |
|||
| NYLD-G-65 A | 65 | 15 تا 200 |
0.8 1.2 2.2 |
||
|
NYLD-G -80 A ب |
80 |
13 تا 250 20 تا 400 |
|||
|
NYLD-G -100 A ب NYLD-G -125 A |
100
125 |
20 ~ 400 32 ~ 650 25 تا 700 |
0.3 0.7 1.9 |
||
|
NYLD-G -150 A ب سی |
150 |
32 ~ 650 50 ~ 1000 80 تا 1600 |
1.6 2.5 |
0.6 1.0 1.7 |
|
|
NYLD-G -200 A ب سی |
200 |
50 ~ 1000 80 ~ 1600 130 تا 2500 |
0.3 0.6 1.5 |
||
|
NYLD-G -250 A ب سی |
250 |
80 ~ 1600 130 ~ 2500 200 تا 4000 |
0.4 0.6 2.0 |
||
|
NYLD-G -300 A ب سی |
300 |
130 ~ 2500 200 ~ 4000 320 ~ 6500 |
0.4 1.0 2.4 |
توجه: افت فشار در حداکثر سرعت جریان (Q) مقدار اندازه گیری شده با هوای خشک (چگالی حدود 1.2 کیلوگرم بر متر) تحت فشار معمولی، qt = 0.2Qmax است.
فلومتر الکترومغناطیسی گازی NYLD-G عملیاتی اصل
هنگامی که سیال از فلومتر عبور می کند، با عمل پره راهنما (یا یکسو کننده) یکسو شده و تسریع می شود.از آنجایی که پروانه نسبت به جهت جریان سیال زاویه دارد، در این زمان، توربین یک گشتاور چرخشی ایجاد می کند.پس از غلبه بر گشتاور اصطکاک و گشتاور مقاومت سیال، توربین شروع به چرخش می کند.در یک محدوده جریان معین، سرعت زاویه ای چرخش توربین با سرعت جریان حجمی سیال متناسب است.طبق اصل القای الکترومغناطیسی، از یک سنسور حساس مغناطیسی برای القای سیگنال پالسی متناسب با جریان حجمی سیال از صفحه ارتباطی در حال چرخش همزمان استفاده می شود.این سیگنال به تصحیح کننده صدا ارسال می شود و همراه با سیگنال هایی مانند دما و فشار پردازش می شود و در صفحه LCD نمایش داده می شود.اصل ساختار آن در شکل 1 نشان داده شده است.
4.2 حجم تصحیح کننده کار کردن اصل
تصحیح کننده حجم شامل دما، کانال آنالوگ تشخیص فشار، کانال دیجیتال تشخیص جریان، واحد پردازش میکرو، مدار درایو کریستال مایع و سایر مدارهای کمکی است و مجهز به یک رابط سیگنال خارجی است. پس از تبدیل و پردازش سیگنال های چند کاناله ارسال می شود. از هر سنسور، سیگنال ها به فرمول عملکرد مطابق با معادله گاز وارد می شوند تا نمایش محلی و انتقال از راه دور سیگنال های مختلف را درک کنند.
معادله گاز را می توان به صورت زیر نوشت
جایی که:
Vo - حجم زیر شرایط استاندارد (m3)؛
V - حجم تحت شرایط کاری 3 (m3)؛
P=Pa+Pg - فشار مطلق (kPa) در نقطه تشخیص فشار فلومتر.
Pa - فشار اتمسفر محلی (kPa)؛
Pg - فشار متر (kPa) نقطه تشخیص فشار فلومتر.
P0 - فشار اتمسفر استاندارد (101.325 کیلو پاسکال)
T0 - دمای مطلق در شرایط استاندارد (293.15K، که با توجه به نیاز کاربر می تواند 273.15K باشد).
T - دمای مطلق محیط اندازه گیری شده (27315+t)K.
t - دمای محیط اندازه گیری شده (°C)؛
Fz - ضریب تراکم گاز
روی - ضریب تراکم گاز در حالت استاندارد
Zg - ضریب فشرده سازی گاز در شرایط کار.
فلومتر الکترومغناطیسی گازی NYLD-G ویژگی های طراحی
■ دقت بالا، تکرارپذیری خوب و نسبت دامنه وسیع، تا 1:20 (یا بیشتر).
■از یکسو کننده جدید نوع یکپارچه استفاده کنید، الزامات برای بخش های لوله مستقیم جلو و عقب کمتر است (جلو ≧5DN، عقب ≧3DN).
■از یک ساختار ضد گرد و غبار با دقت طراحی شده برای اطمینان از قابلیت اطمینان عملیات بلبرینگ طولانی مدت استفاده کنید.
■طراحی شده با یک سیستم سوخت رسانی منحصر به فرد برای اطمینان از سوخت رسانی قابل اعتماد، تعمیر و نگهداری آسان و ظاهر زیبا.
■نشانگرهای فنی الزامات I509951-1993 را برآورده می کنند، طول بدن 3DN است و کل دستگاه به سطح پیشرفته بین المللی رسیده است.
■تصحیح کننده حجم فلومتر می تواند آزادانه حدود 350 درجه بچرخد که در حالت های مختلف نصب به راحتی قابل خواندن است.
■سرعت کم، عمر بالا، افت فشار کم، دقت بالا؛
■این دستگاه دارای سنسور دما، فشار، جریان و اصلاح کننده حجم با دقت بالا است که می تواند دما، فشار و جریان گاز اندازه گیری شده را تشخیص دهد و به طور خودکار جریان را ردیابی و جبران کند و ضریب تراکم را تصحیح کند.این متر دارای پایگاه داده بلادرنگ است و از طریق رابط RS485 و شبکه خواندن متر برای تسهیل جمع آوری داده های متمرکز و مدیریت بلادرنگ ارتباط برقرار می کند.
■استفاده از ریزپردازنده با کارایی بالا و فناوری فیلتر دیجیتال مدرن، با عملکردهای نرم افزاری قدرتمند و عملکرد برتر.
■استفاده از محاسبه ممیز شناور و تصحیح خودکار ضریب متر پنج قطعه، و دارای خطا است.خود تشخیصی و عملکرد هشدار؛
■از فناوری پیشرفته میکرو قدرت، با منبع تغذیه داخلی و خارجی و مصرف انرژی کم استفاده کنید.
■مقدار جریان صفحه نمایش محلی با عملکردهای خروجی سیگنال متعدد.
■از یک صفحه نمایش LCD سه خطی با کنتراست بالا استفاده کنید، می تواند جریان تجمعی استاندارد، جریان حجم استاندارد، جریان حجم کار، دمای متوسط، مقدار فشار و درصد ظرفیت باتری را با دستور چینی نمایش دهد.
■با عملکرد ذخیره‌سازی بی‌درنگ داده، می‌تواند از از دست رفتن داده‌ها هنگام تعویض باتری یا خاموش شدن ناگهانی آن جلوگیری کند.در شرایط خاموشی، پارامترهای داخلی را می توان به طور دائم ذخیره کرد.
■با عملکرد ضد انفجار، علامت ضد انفجار ExdIIC6 است.
