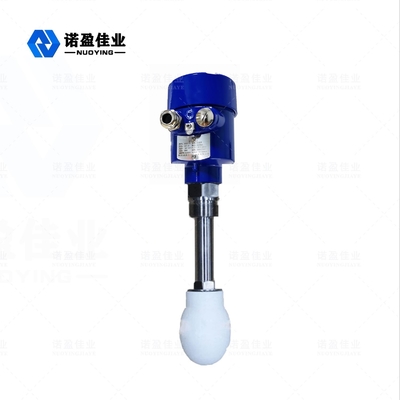

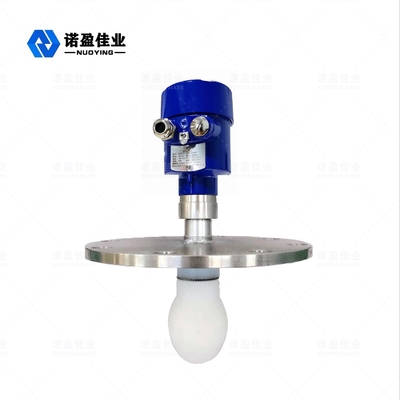

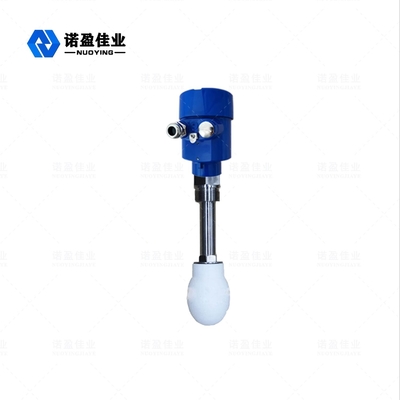

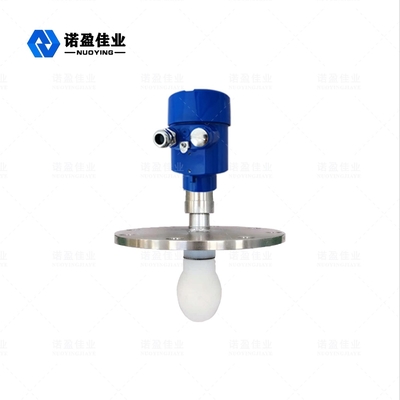

سنجر سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26GHz با حداکثر فاصله اندازه گیری 80 متر است.آنتن موقعیت شیء رادار پالس میکروویو باریکی را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شودپس از اینکه امواج پالس به سطح محیط اندازه گیری دست می یابند، بازتاب داده می شود و دوباره توسط سیستم آنتن دریافت می شود.سیگنال به قسمت مدار الکترونیک منتقل می شود و به طور خودکار به سیگنال سطح شی تبدیل می شود (چون پالس ها خیلی سریع حرکت می کنند)زماني که طول ميکشه تا يه موج الکترومغناطيسي به هدفش برسهلحظه ای)
نقطه اندازه گیری: سطح پایینی مارپیچ یا سطح مهر و موم فلنج.
پارامترهای محصول
کاربرد معمولی
آسان برای کریستالیزه شدن، تناسخ شبنم، سمی، خوردگی قوی
آنتن مواد
آنتن لنز، 316L+PTFE (اختیاری)
محدوده اندازه گیری
۴۰ متری
دقت اندازه گیری
0.05 تا 0.1% F.S
منبع برق
24VDC ((دو خط، چهار خطوط)
دمای متوسط
-40~+120°C،-40~+260°C
اتصال فرآیند
فلنج، براکت (اختیاری)
فشار فرآیند
-0.1 ~ 2.0MPa
ابعاد ساختار پوسته رادار سطح سنج (واحد: mm)
دو نوع رادار سطح سنج وجود دارد: یکی از آنها پوسته آلومینیوم ریخته شده است و دیگری یک کیس فولاد ضد زنگ است. طراحی سفارشی می تواند با توجه به به نیاز مشتری و وضعیت سایت.
