| نام تجاری: | NUOYING |
| شماره مدل: | NYRD804 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $309~$569/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
6.8GHz ضد انفجار 4-20mA رادار سطح سنسور / فرستنده با 35m محدوده برای اندازه گیری مواد جامد و غلات انبار
6اصول کار فرستنده سطح رادار.8GHz
ورودی:
آنتن می تواند پالس ریفلیکتی را دریافت کند و آن را به مدار الکترونیک منتقل کند.میکروپروسسر پردازش سیگنال و شناسایی اکو تولید شده توسط پالس میکرو در سطح مواد. تشخیص صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود و دقت می تواند به سطح میلی متری برسد. فاصله D از سطح مواد متناسب با سفر زمان پالس T است:D=C×T/2 ((C سرعت نور است)
از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح مواد L این است: L=E-D.
محصول:
این با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر) ، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی از پارامترهای برنامه تنظیم می شود.پارامترهای برنامه به طور خودکار ابزار را به محیط اندازه گیری تطبیق می دهد، مربوط به خروجی 4-20mA است.
6زمینه های کاربرد فرستنده رادار سطح.8GHz
1مواد غذایی: کارخانه آبمیوه، کارخانه شیر، مخزن آبجو و غیره
2داروسازی: مخازن ذخیره سازی داروسازی چینی، جداکننده ها، مخازن تخمیر و غیره
3• تصفیه آب: مخازن، حوضچه های آب، مخازن تصفیه آب، مخازن رسوب آب، چاه های عمیق، شبکه های آب آشامیدنی و غیره
4کاغذ: برج ذخیره سازی، سیلو ذخیره سازی مواد شیمیایی و غیره
5سایر صنایع: معدن، حفاظت از محیط زیست، ساخت کشتی و صنایع دیگر
6پارامترهای فنی فرستنده سطح رادار.8GHz
| مدل محصول | NYRD804 |
| کاربرد معمولی |
مواد جامد، پودرها و دانه ها |
| مواد آنتن | 304 |
| نوع آنتن | آنتن گوشه |
| محدوده اندازه گیری | ۳۵ متری |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (دو سیم) |
| دمای متوسط | -40~+130°C |
| اتصال فرآیند | فلنج چرخش پذیر (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

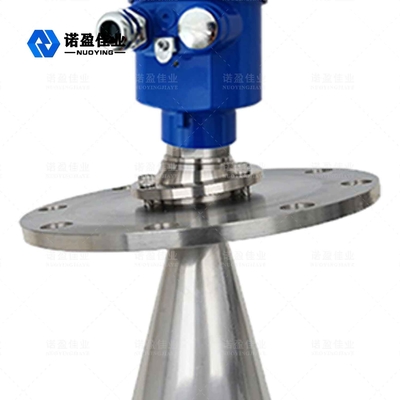

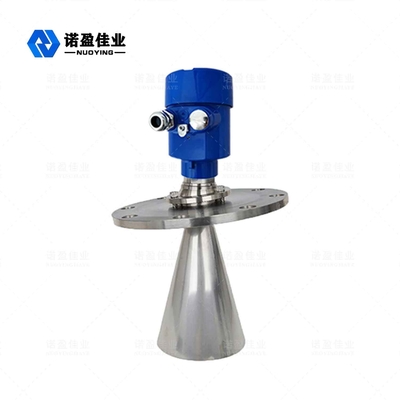

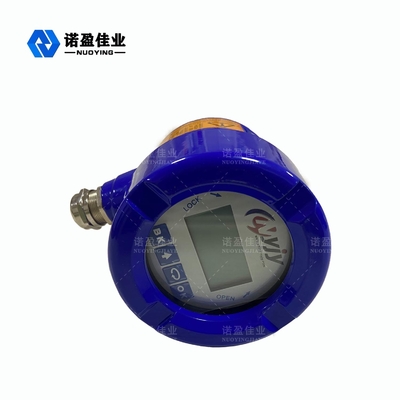

6.8GHz رادار سطح فرستنده تصاویر مرتبط
