| نام تجاری: | NUOYING |
| شماره مدل: | NYRD803 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $359~$599/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
NYRD803 دقت بالا 0-35m رادار سطح اندازه گیری شاخ نوع 6.8GHz 4-20mA رادار سطح فرستنده برای مایعات غیر متحرک
NYRD803 اصول کار فرستنده سطح رادار
ورودی:
آنتن می تواند پالس ریفلیکتی را دریافت کند و آن را به مدار الکترونیک منتقل کند.میکروپروسسر پردازش سیگنال و شناسایی اکو تولید شده توسط پالس میکرو در سطح مواد. تشخیص صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود و دقت می تواند به سطح میلی متری برسد. فاصله D از سطح مواد متناسب با سفر زمان پالس T است:D=C×T/2 ((C سرعت نور است)
از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح مواد L این است: L=E-D.
محصول:
این با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر) ، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی از پارامترهای برنامه تنظیم می شود.پارامترهای برنامه به طور خودکار ابزار را به محیط اندازه گیری تطبیق می دهد، مربوط به خروجی 4-20mA است.
NYRD803 ویژگی های طراحی فرستنده سطح رادار
حالت های مختلف اتصال فرآیند و انواع اجزای تشخیص را می توان با توجه به نیازهای مشتری سفارشی کرد.
با حالت کار پالس، محصول دارای قدرت انتشار بسیار پایین است و می تواند در ظروف فلزی و غیر فلزی مختلف بدون آسیب به بدن انسان و محیط زیست نصب شود.
NYRD803 پارامترهای فنی فرستنده سطح رادار
| مدل محصول | NYRD803 |
| کاربرد معمولی |
بدون تحرک مایعات |
| مواد آنتن | 304 |
| نوع آنتن | آنتن گوشه |
| محدوده اندازه گیری | ۳۵ متری |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (دو سیم) |
| دمای متوسط | -40~+130°C |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

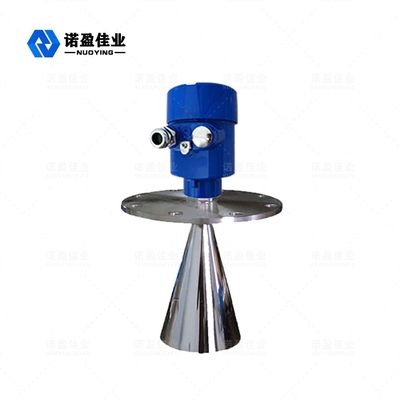

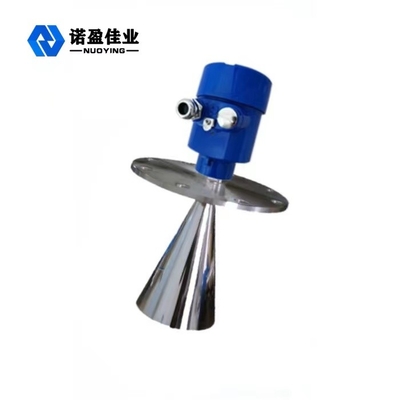

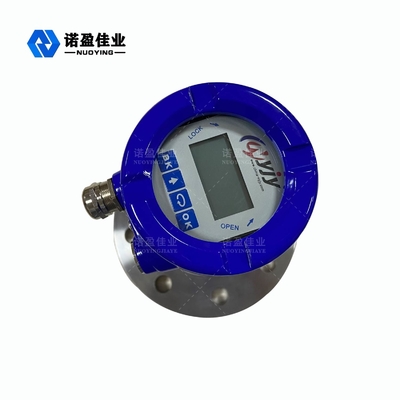

NYRD803 6.8GHz رادار سطح فرستنده تصاویر مرتبط
