| نام تجاری: | NUOYING |
| شماره مدل: | NYRD802 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $209~$559/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
NYRD802 فرستنده سطح رادار هوشمند 6.8GHz سنسور سطح رادار با کیفیت بالا برای مایعات خوردنی با محدوده 20 متر و CE
NYRD802 اصول کار فرستنده سطح رادار 6.8GHz
ورودی:
آنتن می تواند پالس ریفلیکتی را دریافت کند و آن را به مدار الکترونیک منتقل کند.میکروپروسسر پردازش سیگنال و شناسایی اکو تولید شده توسط پالس میکرو در سطح مواد. تشخیص صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود و دقت می تواند به سطح میلی متری برسد. فاصله D از سطح مواد متناسب با سفر زمان پالس T است:D=C×T/2 ((C سرعت نور است)
از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح مواد L این است: L=E-D.
محصول:
این با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر) ، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی از پارامترهای برنامه تنظیم می شود.پارامترهای برنامه به طور خودکار ابزار را به محیط اندازه گیری تطبیق می دهد، مربوط به خروجی 4-20mA است.
NYRD802 6.8GHz رادار سطح فرستنده زمینه های کاربردی
1نیروگاه های برق: مخازن، پمپ های سیلو، لوله های بخار، ذخیره خاکستری، مخازن نفت و غیره
2میدان نفت: مخازن ذخیره سازی نفت خام، مخازن ذخیره سازی نفت تصفیه شده، مخازن رسوب، مخازن فاضلاب، مخازن گل حفاری و غیره.
3مواد شیمیایی: برج تقطیر نفت خام، سیلو مواد اولیه، سیلو متوسط، مخزن واکنش، مخزن آمونیاک، مخزن اسفالتی و غیره.
4متالورژی: سیلو مواد خام، سیلو مواد کمکی، مخازن بافر سلول الکترولیتی و غیره
5منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، نظارت بر سطح آب رودخانه ها، هشدار سیلاب ناگهانی، سیلاب شهری و غیره.
NYRD802 پارامترهای فنی فرستنده سطح رادار 6.8GHz
| مدل محصول | NYRD802 |
| کاربرد معمولی |
مایعات خوردنی |
| مواد آنتن | PTFE |
| نوع آنتن | آنتن استند |
| محدوده اندازه گیری | 20 متري |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (دو سیم) |
| دمای متوسط | -40 تا +150 درجه سانتیگراد |
| اتصال فرآیند | فلنج |
| فشار فرآیند | -0.1 ~ 2.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

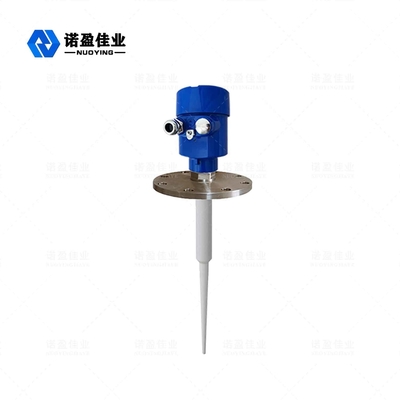

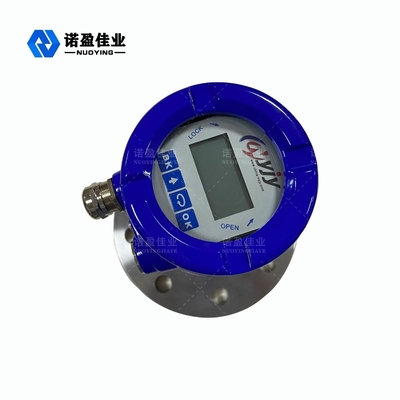

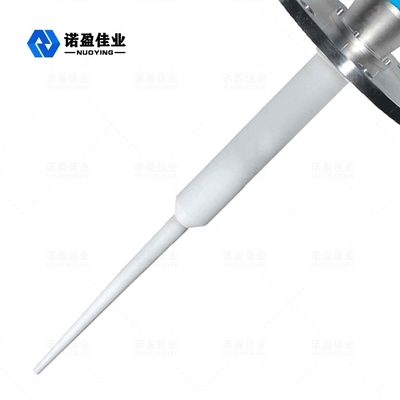

NYRD802 6.8GHz رادار سطح فرستنده تصاویر مرتبط
