| نام تجاری: | NUOYING |
| شماره مدل: | NYRD801 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $219~$529/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |

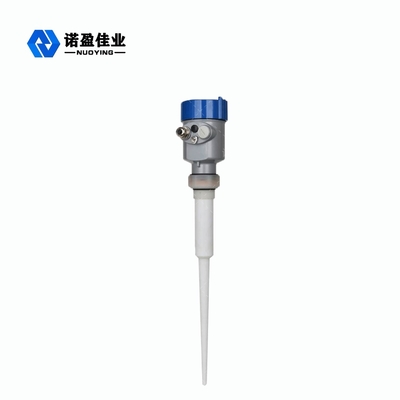

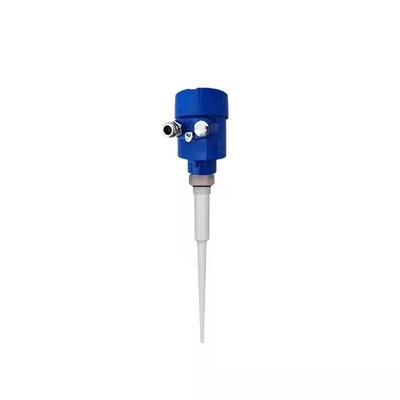

NYRD801 بدون تماس 20m رادار سطح سنج رشته 6.8GHz هارت سطح سنسور رادار سطح اندازه گیری مایعات مختلف
NYRD801 اصول کار رادار سطح اندازه گیری
ورودی:
آنتن می تواند پالس ریفلیکتی را دریافت کند و آن را به مدار الکترونیک منتقل کند.میکروپروسسر پردازش سیگنال و شناسایی اکو تولید شده توسط پالس میکرو در سطح مواد. تشخیص صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود و دقت می تواند به سطح میلی متری برسد. فاصله D از سطح مواد متناسب با سفر زمان پالس T است:D=C×T/2 ((C سرعت نور است)
از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح مواد L این است: L=E-D.
محصول:
این با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر) ، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی از پارامترهای برنامه تنظیم می شود.پارامترهای برنامه به طور خودکار ابزار را به محیط اندازه گیری تطبیق می دهد، مربوط به خروجی 4-20mA است.
NYRD801 ویژگی های طراحی اندازه گیری سطح رادار
اندازه گيري سطح رادار هوشمند از تکنولوژي پيشرفته پردازش مايکروويو و تکنولوژي منحصر به فرد پردازش اکو کشف اکو استفاده مي کند.این محصول می تواند در شرایط کار پیچیده ای مورد استفاده قرار گیرد.
عملکرد "آموزش بازگشت نادرست" این ابزار را قادر می سازد تا بازگشت واقعی را در شرایط متعدد بازگشت نادرست به طور دقیق شناسایی کند تا نتایج اندازه گیری دقیق را بدست آورد.
NYRD801 پارامترهای فنی رادار
| مدل محصول | NYRD801 |
| کاربرد معمولی |
مایعات کمی خوردنی، مایعات با فرآیند ساده |
| مواد آنتن | PTFE |

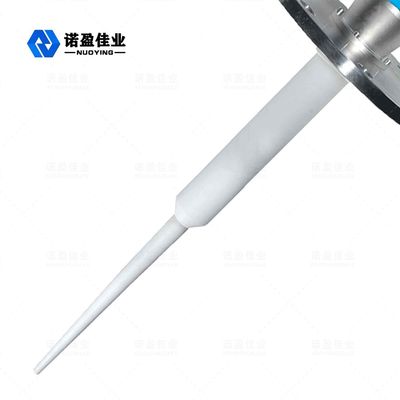

| نوع آنتن | آنتن استند |
| محدوده اندازه گیری | 20 متري |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (دو سیم) |
| دمای متوسط | -40~+130°C |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 0.3MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.
NYRD801 اندازه گيري سطح رادار
