| نام تجاری: | NUOYING |
| شماره مدل: | NYRD801 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $209~$530/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
6فرستنده سطح رادار مایع.8GHz IP67 سنسور سطح رادار هوشمند 4-20mA برای مایعات کمی خوردنی ساخته شده در چین
6توضیحات محصول فرستنده سطح رادار.8GHz
فرستنده سطح رادار NYRD801 یک ابزار اندازه گیری سطح رادار با فرکانس بالا 6.8GHz با حداکثر فاصله اندازه گیری 20 متر است.رادار با سرعت نور حرکت می کند. رادار با سرعت نور حرکت می کند.سپس زمان اجرا می تواند به یک سیگنال سطح از طریق یک جزء الکترونیکی تبدیل شودیک روش خاص برای افزایش زمان، اندازه گیری های پایدار و دقیق را در مدت زمان بسیار کوتاه تضمین می کند.
حتی اگر در شرایط کار پیچیده بازگشت کاذب وجود داشته باشد، بازگشت سطح مواد را می توان با آخرین تکنولوژی میکروپروسسر و نرم افزار عیب یابی به دقت تجزیه و تحلیل کرد.
6اصول کار فرستنده سطح رادار.8GHz
ورودی:
آنتن می تواند پالس ریفلیکتی را دریافت کند و آن را به مدار الکترونیک منتقل کند.میکروپروسسر پردازش سیگنال و شناسایی اکو تولید شده توسط پالس میکرو در سطح مواد. تشخیص صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود و دقت می تواند به سطح میلی متری برسد. فاصله D از سطح مواد متناسب با سفر زمان پالس T است:D=C×T/2 ((C سرعت نور است)
از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح مواد L این است: L=E-D.
محصول:
این با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر) ، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی از پارامترهای برنامه تنظیم می شود.پارامترهای برنامه به طور خودکار ابزار را به محیط اندازه گیری تطبیق می دهد، مربوط به خروجی 4-20mA است.
6پارامترهای فنی فرستنده سطح رادار.8GHz
| مدل محصول | NYRD801 |
| کاربرد معمولی |
مایعات کمی خوردنی، مایعات با فرآیند ساده |
| مواد آنتن | PTFE |
| نوع آنتن | آنتن استند |
| محدوده اندازه گیری | 20 متري |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (دو سیم) |
| دمای متوسط | -40~+130°C |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 0.3MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

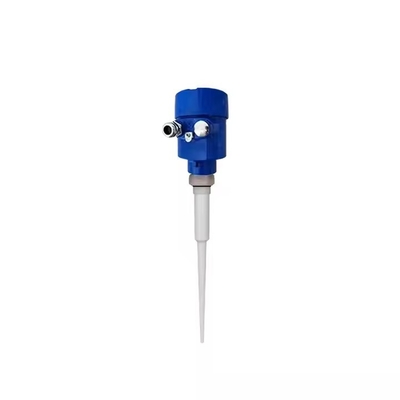

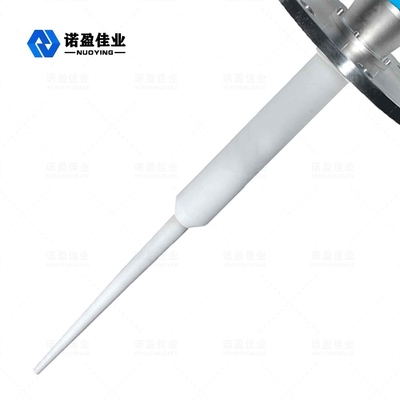

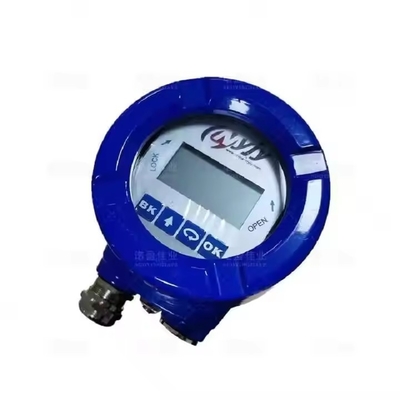

6.8GHz رادار سطح فرستنده تصاویر مرتبط
