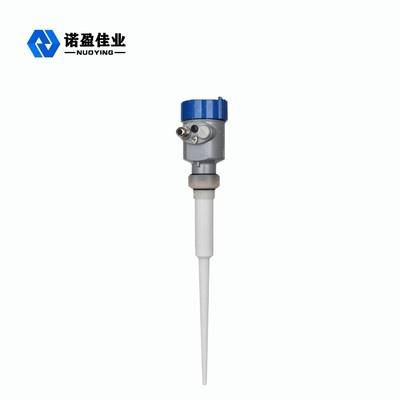

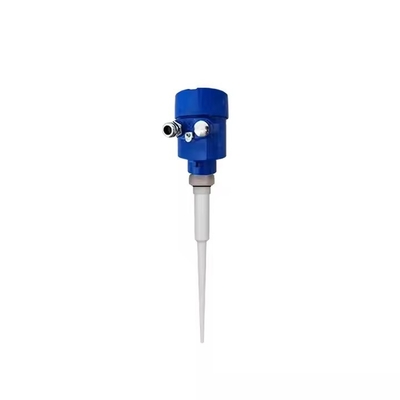

NYRD801 فرستنده سطح رادار 6.8GHz

فرستنده سطح رادار NYRD801 یک ابزار اندازه گیری سطح رادار با فرکانس بالا 6.8GHz با حداکثر فاصله اندازه گیری 20 متر است.رادار با سرعت نور حرکت می کند. رادار با سرعت نور حرکت می کند.سپس زمان اجرا می تواند به یک سیگنال سطح از طریق یک جزء الکترونیکی تبدیل شودیک روش خاص برای افزایش زمان، اندازه گیری های پایدار و دقیق را در مدت زمان بسیار کوتاه تضمین می کند.

حتی اگر در شرایط کار پیچیده بازگشت کاذب وجود داشته باشد، بازگشت سطح مواد را می توان با آخرین تکنولوژی میکروپروسسر و نرم افزار عیب یابی به دقت تجزیه و تحلیل کرد.

NYRD801 اصول کار فرستنده سطح رادار 6.8GHz

ورودی:

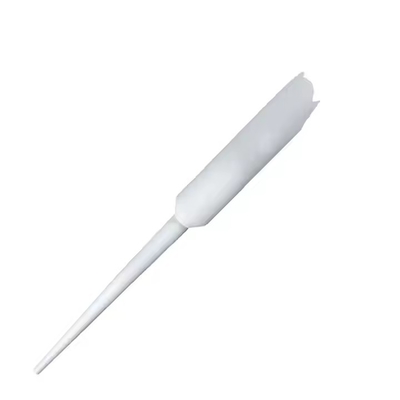

آنتن می تواند پالس ریفلیکتی را دریافت کند و آن را به مدار الکترونیک منتقل کند.میکروپروسسر پردازش سیگنال و شناسایی اکو تولید شده توسط پالس میکرو در سطح مواد. تشخیص صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود و دقت می تواند به سطح میلی متری برسد. فاصله D از سطح مواد متناسب با سفر زمان پالس T است:D=C×T/2 ((C سرعت نور است)

از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح مواد L این است: L=E-D.

محصول:

این با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر) ، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی از پارامترهای برنامه تنظیم می شود.پارامترهای برنامه به طور خودکار ابزار را به محیط اندازه گیری تطبیق می دهد، مربوط به خروجی 4-20mA است.

NYRD801 ویژگی های طراحی فرستنده سطح رادار 6.8GHz

• اندازه گيري سطح رادار هوشمند از تکنولوژي پيشرفته پردازش مايکروويو و تکنولوژي منحصر به فرد پردازش اکو کشف اکو استفاده مي کند.این محصول می تواند در شرایط کار پیچیده ای مورد استفاده قرار گیرد.

• عملکرد "آموزش بازگشت نادرست" این ابزار را قادر می سازد تا بازگشت واقعی را در شرایط متعدد بازگشت نادرست به طور دقیق شناسایی کند تا نتایج اندازه گیری دقیق را بدست آورد.

• حالت های مختلف اتصال فرآیند و انواع اجزای تشخیص را می توان با توجه به نیازهای مشتری سفارشی کرد.

• با حالت کار پالس، محصول دارای قدرت انتشار بسیار پایین است و می تواند در ظروف فلزی و غیر فلزی مختلف بدون آسیب به بدن انسان و محیط زیست نصب شود.

NYRD801 6.8GHz رادار سطح فرستنده زمینه های کاربردی

1نیروگاه های برق: مخازن، پمپ های سیلو، لوله های بخار، ذخیره خاکستری، مخازن نفت و غیره

2میدان نفت: مخازن ذخیره سازی نفت خام، مخازن ذخیره سازی نفت تصفیه شده، مخازن رسوب، مخازن فاضلاب، مخازن گل حفاری و غیره.

3مواد شیمیایی: برج تقطیر نفت خام، سیلو مواد اولیه، سیلو متوسط، مخزن واکنش، مخزن آمونیاک، مخزن اسفالتی و غیره.

4متالورژی: سیلو مواد خام، سیلو مواد کمکی، مخازن بافر سلول الکترولیتی و غیره

5منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، نظارت بر سطح آب رودخانه ها، هشدار سیلاب ناگهانی، سیلاب شهری و غیره.

6مواد غذایی: کارخانه آبمیوه، کارخانه شیر، مخزن آبجو و غیره

7داروسازی: مخازن ذخیره سازی داروسازی چینی، جداکننده ها، مخازن تخمیر و غیره

8• تصفیه آب: مخازن، حوضچه های آب، مخازن تصفیه آب، مخازن رسوب آب، چاه های عمیق، شبکه های آب آشامیدنی و غیره

9کاغذ: برج ذخیره سازی، سیلو ذخیره سازی مواد شیمیایی و غیره

10سایر صنایع: معدن، حفاظت از محیط زیست، ساخت کشتی و صنایع دیگر

پارامترهای فنی فرستنده سطح رادار NYRD801 6.8GHz
