| نام تجاری: | NUOYING |
| شماره مدل: | NYRD-TJ |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $268~$730/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
NYRD-TJ 26GHz فرکانس بالا محدوده 0-40m رادار دیجیتال سطح مواد / سطح مایع ابزار اندازه گیری سطح رادار
NYRD-TJفرستنده سطح رادار 26GHzتوضیحات محصول
فرستنده سطح رادار NYRD-TJ یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26GHz با حداکثر فاصله اندازه گیری 40 متر است.آنتن سطح رادار پالس میکروویو بسیار باریکی را منتشر می کند. پالس با سرعت نور از فضا عبور می کند و با سطح محیط مورد اندازه گیری روبرو می شود.بخشی از انرژی آن به عقب بازتاب داده می شود و توسط همان آنتن دریافت می شود.
فاصله زمانی بین پالس های ارسال شده و دریافت شده متناسب با فاصله از آنتن تا سطح محیط اندازه گیری شده است.به خاطر سرعت بسیار بالا پخش امواج الکترومغناطیسی، فاصله زمان بین پالس های ارسال شده و دریافت شده بسیار کوچک است (در سطح نانوسکن) و تعیین آن دشوار است.فرستنده های سطح رادار 26G HF از یک فناوری راه حل ارتباط خاص برای شناسایی دقیق فواصل زمانی بین پالس های ارسال شده و دریافت شده استفاده می کنند، که فاصله از آنتن به سطح محیط اندازه گیری شده را محاسبه می کند.

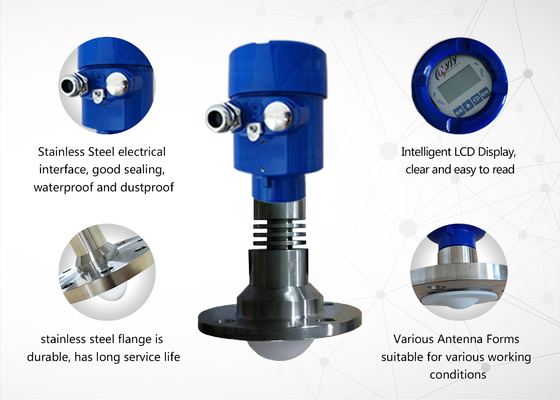

ویژگی های طراحی فرستنده سطح رادار NYRD-TJ 26GHz
1از مواد فوق العاده ای باثبات ساخته شده
2اندازه گيري بدون تماس رو به کار بگيريد
3سطح رسانه های مایع و جامد را اندازه گیری کنید.
4می تواند تمام رسانه ها را با ثابت دی الکتریک> 1 اندازه گیری کند.8.
5حداکثر محدوده اندازه گيري 40 متر است.
6استفاده از سیستم دو سیم و تکنولوژی منبع برق حلقه، ولتاژ منبع برق و سیگنال خروجی از طریق یک کابل دو هسته منتقل می شود.
7. تحت تاثیر سر و صدا، بخار، گرد و غبار، خلاء و سایر شرایط کار نیست.
8تحت تاثیر تغییرات تراکم متوسط، لزگی و درجه حرارت نیست.
فرستنده سطح رادار NYRD-TJ 26GHz الزامات نصب
پارامترهای فنی فرستنده سطح رادار NYRD-TJ 26GHz
| مدل محصول | NYRD-TJ |
| کاربرد معمولی | آسان برای کریستالیزه شدن، تناسخ شبنم، سمی، خوردگی قوی، گرد و غبار قوی، درجه بهداشتی، و غیره |
| فرکانس | ۲۶ گیگاهرتز |
| دقت | ±3mm |
| محدوده | ۴۰ متری |
| مواد آنتن | 304L+PTFE، 316L+PTFE (اختیاری) |
| نوع آنتن | آنتن لنز |
| نمونه گیری اکو | 100 بار در ثانیه |
| دمای فرآیند | -40~+120°C، -40~+260°C |
| فشار فرآیند | -0.1 ~ 2.0MPa |
| اتصال فرآیند | فلنج، براکت (اختیاری) |
| رابط الکتریکی | M20×1. 5, 1⁄2 " NPT |
| خروجی سیگنال | 4...20mA/HART (دو/چهار) /RS485/Modbus... |
| منبع برق | 24VDC (دو خط، چهار خط) |
| درجه ضد انفجار | Exia II CT6، Exd II CT6 |
| کلاس حفاظت | IP67 |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

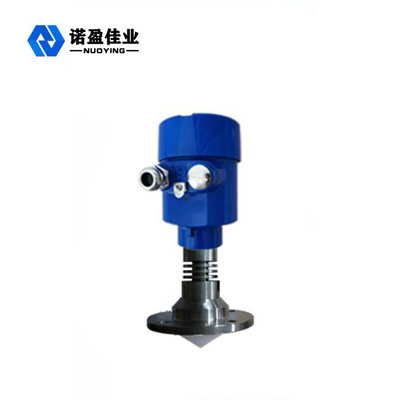

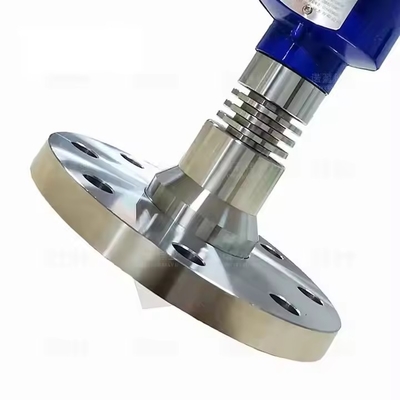

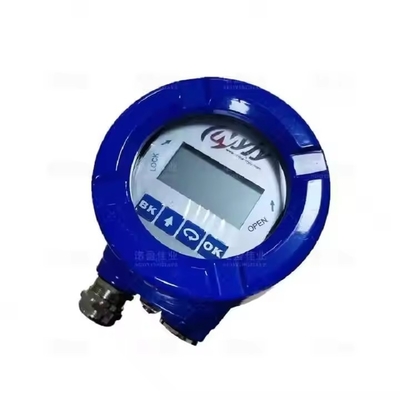

فرستنده سطح رادار 26GHz NYRD-TJ مرتبط عکس ها
