| نام تجاری: | NUOYING |
| شماره مدل: | NYRD-SD |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $256~$800/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |

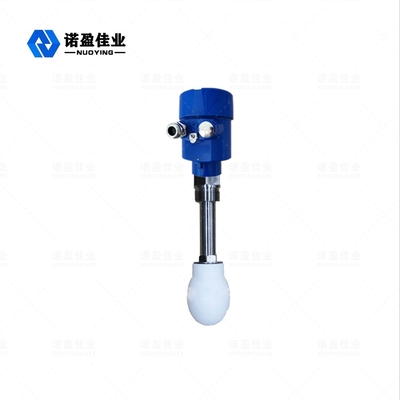

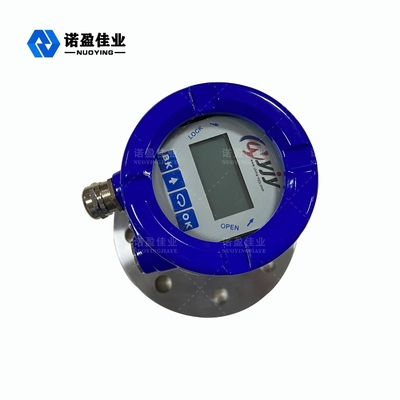

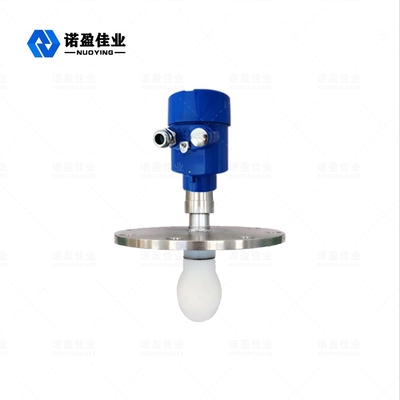

اندازه گیری سطح مایع بدون تماس 26GHz چند منظوره برای مایعات مستعد تهویه و پودرهای 40 متری
اصول کار چند کارکرده 26GHz بدون تماس اندازه گیری سطح مایع
آنتن موقعیت شیء رادار یک پالس باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شود.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره دریافت می شودسیگنال به قسمت مدار الکترونیک منتقل می شود و به طور خودکار به سیگنال سطح شی تبدیل می شود.زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریبا فوری است).
نقطه اندازه گیری: سطح پایین رشته یا سطح مهر و موم فلنج.
توجه: هنگام استفاده از فرستنده سطح رادار، اطمینان حاصل کنید کهبالاترین سطح وارد ناحیه کور اندازه گیری نمی شود (منطقه D در شکل).
زمینه های کاربردی چند کارکرده 26GHz بدون تماس اندازه گیری سطح مایع
1مایعات مختلف (تخلیه قوی، ثابت دی الکتریک پایین، مخلوط کردن، بخار، کریستالیزه شدن، تهویه، خمیر، دمای بالا و فشار بالا، و غیره)
2انواع پودرها (پودرهای سیمان، پودرهای نیل، خاکستری پرنده و غیره)
3مواد جامد مختلف (نباتات، سنگ های کوچک، سنگ آهن، زغال سنگ و غیره)
پارامترهای فنی اندازه گیری سطح مایع بدون تماس 26 گیگاهرتز
| مدل محصول | NYRD-SD |
|
کاربرد معمولی |
پودرها، مایعات بسیار خوردنی، مایعات مستعد کریستالیزاسیون و چگالی، و غیره |
|
فرکانس |
۲۶ گیگاهرتز |
|
دقت |
±3mm |
|
محدوده |
۴۰ متری |
|
مواد آنتن |
PTFE (اختیاری) |
| نوع آنتن |
قطره آب |
|
نمونه گیری اکو |
100 بار در ثانیه |
|
دمای فرآیند |
-40~+260°C |
|
فشار فرآیند |
-0.1 ~ 2.0MPa |
|
رطوبت محیط |
0 تا 90% |
|
قطعنامه |
۱ میلی متر |
|
اتصال فرآیند |
رشته، فلنج، براکت (اختیاری) |
|
رابط الکتریکی |
M20×1. 5, 1⁄2 " NPT |
|
خروجی سیگنال |
4...20mA/RS485/Modbus... |
|
قدرت عرضه |
24VDC؛ 220VAC (اختیاری) |
|
قدرت |
3W |
|
درجه ضد انفجار |
ExiaIICT6 Ga (اختیاری) |
|
کلاس حفاظت |
IP67 |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.
اندازه گیری سطح مایع بدون تماس 26 گیگاهرتز چند منظوره
