| نام تجاری: | NUOYING |
| شماره مدل: | NYRD-SD |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $258~$850/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
رادار فرکانس بالا 26GHz اندازه گیری سطح آب 4-20mA خروجی ابزار اندازه گیری سطح رادار برای پودر
اندازه گیری سطح رادار 26GHzاصل کار
آنتن موقعیت شیء رادار یک پالس باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شود.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره دریافت می شودسیگنال به قسمت مدار الکترونیک منتقل می شود و به طور خودکار به سیگنال سطح شی تبدیل می شود.زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریبا فوری است).
نقطه اندازه گیری: سطح پایین رشته یا سطح مهر و موم فلنج.
توجه: هنگام استفاده از فرستنده سطح رادار، اطمینان حاصل کنید کهبالاترین سطح وارد ناحیه کور اندازه گیری نمی شود (منطقه D در شکل).
ویژگی های طراحی اندازه گیری سطح رادار 26GHz
عملکردهای متعدد، به ویژه مناسب مایعات و پودرهای خوردنی قوی
پارامترهای فنی اندازه گیری سطح رادار 26GHz
| مدل محصول | NYRD-SD |
|
کاربرد معمولی |
پودرها، مایعات بسیار خوردنی، مایعات مستعد کریستالیزاسیون و چگالی، و غیره |
|
فرکانس |
۲۶ گیگاهرتز |
|
دقت |
±3mm |
|
محدوده |
۴۰ متری |
|
مواد آنتن |
PTFE (اختیاری) |
| نوع آنتن |
قطره آب |
|
نمونه گیری اکو |
100 بار در ثانیه |
|
دمای فرآیند |
-40~+260°C |
|
فشار فرآیند |
-0.1 ~ 2.0MPa |
|
رطوبت محیط |
0 تا 90% |
|
قطعنامه |
۱ میلی متر |
|
اتصال فرآیند |
رشته، فلنج، براکت (اختیاری) |
|
رابط الکتریکی |
M20×1. 5, 1⁄2 " NPT |
|
خروجی سیگنال |
4...20mA/RS485/Modbus... |
|
قدرت عرضه |
24VDC؛ 220VAC (اختیاری) |
|
قدرت |
3W |
|
درجه ضد انفجار |
ExiaIICT6 Ga (اختیاری) |
|
کلاس حفاظت |
IP67 |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

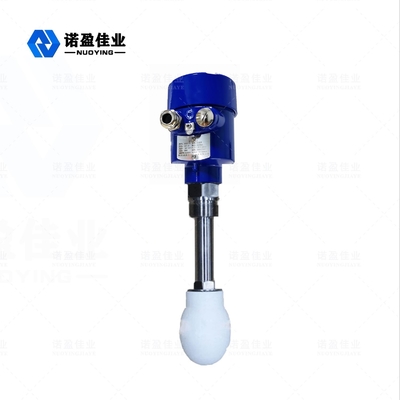

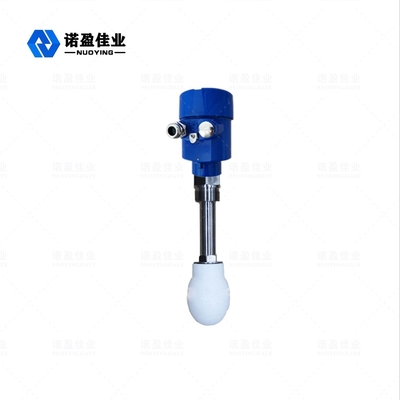

اندازه گیری سطح رادار 26GHz مرتبط عکس ها
