| نام تجاری: | NUOYING |
| شماره مدل: | NYRD-SD |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $268~$820/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
NYRD-SD 26GHz Multifunctional Radar Level Transmitter از 2.0MPa برای مایعات و پودرهای بسیار خوردنی با محدوده 40m
NYRD-SDفرستنده سطح رادار 26GHzتوضیحات محصول
فرستنده سطح رادار NYRD-SD یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26GHz با حداکثر فاصله اندازه گیری 40 متر است. آنتن بیشتر بهینه شده است،و میکروپروسسر سریع جدید می تواند تجزیه و تحلیل و پردازش سیگنال با سرعت بالاتر را انجام دهد، به طوری که این ابزار می تواند برای برخی از شرایط سنجش پیچیده استفاده شود.
NYRD-SDفرستنده سطح رادار 26GHzاصل کار
آنتن موقعیت شیء رادار یک پالس باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شود.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره دریافت می شودسیگنال به قسمت مدار الکترونیک منتقل می شود و به طور خودکار به سیگنال سطح شی تبدیل می شود.زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریبا فوری است).
نقطه اندازه گیری: سطح پایین رشته یا سطح مهر و موم فلنج.
توجه: هنگام استفاده از فرستنده سطح رادار، اطمینان حاصل کنید کهبالاترین سطح وارد ناحیه کور اندازه گیری نمی شود (منطقه D در شکل).
ویژگی های طراحی فرستنده سطح رادار NYRD-SD 26GHz
عملکردهای متعدد، به ویژه مناسب مایعات و پودرهای خوردنی قوی
فرستنده سطح رادار NYRD-SD 26GHz زمینه های کاربرد
1مایعات مختلف (تخلیه قوی، ثابت دی الکتریک پایین، مخلوط کردن، بخار، کریستالیزه شدن، تهویه، خمیر، دمای بالا و فشار بالا، و غیره)
2انواع گرد و غبار (گرد و غبار قوی، گرد و غبار شناور، پودر سیمان، پودر نیل، خاکستری پرواز، بلوری و غیره)
3مواد جامد مختلف (نباتات، سنگ های کوچک، سنگ آهن، زغال سنگ و غیره)
پارامترهای فنی فرستنده سطح رادار NYRD-SD 26GHz
| مدل محصول | NYRD-SD |
|
کاربرد معمولی |
پودرها، مایعات بسیار خوردنی، مایعات مستعد کریستالیزاسیون و چگالی، و غیره |
|
فرکانس |
۲۶ گیگاهرتز |
|
دقت |
±3mm |
|
محدوده |
۴۰ متری |
|
مواد آنتن |
PTFE (اختیاری) |
| نوع آنتن |
قطره آب |
|
نمونه گیری اکو |
100 بار در ثانیه |
|
دمای فرآیند |
-40~+260°C |
|
فشار فرآیند |
-0.1 ~ 2.0MPa |
|
رطوبت محیط |
0 تا 90% |
|
قطعنامه |
۱ میلی متر |
|
اتصال فرآیند |
رشته، فلنج، براکت (اختیاری) |
|
رابط الکتریکی |
M20×1. 5, 1⁄2 " NPT |
|
خروجی سیگنال |
4...20mA/RS485/Modbus... |
|
قدرت عرضه |
24VDC؛ 220VAC (اختیاری) |
|
قدرت |
3W |
|
درجه ضد انفجار |
ExiaIICT6 Ga (اختیاری) |
|
کلاس حفاظت |
IP67 |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

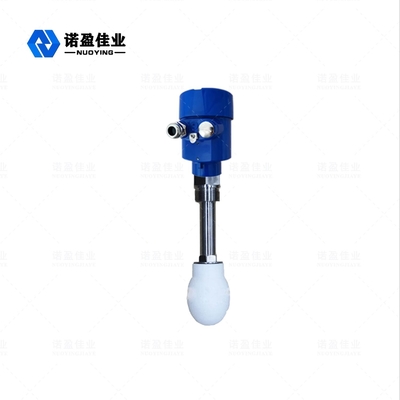

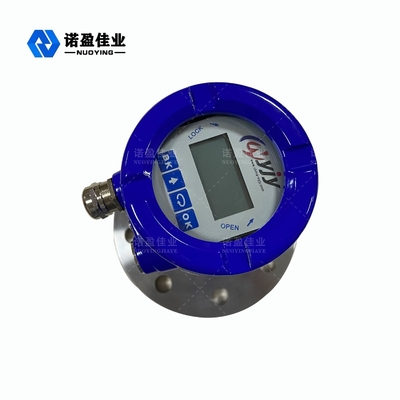

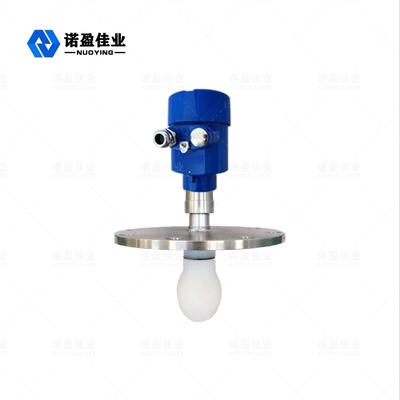

فرستنده سطح رادار NYRD-SD 26GHz مرتبط عکس ها
