| نام تجاری: | NUOYING |
| شماره مدل: | NYRD806 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $178~$820/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
رادار رادار 26GHz رادار سطح مایع 316L آنتن NYRD806 برای مایعات کمی خوردنی
توضیحات محصول فرستنده سطح رادار 26GHz
فرستنده سطح رادار NYRD806 یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26GHz با حداکثر فاصله اندازه گیری 30 متر است. آنتن بیشتر بهینه شده است،و میکروپروسسر سریع جدید می تواند تجزیه و تحلیل و پردازش سیگنال با سرعت بالاتر را انجام دهد، به طوری که این ابزار می تواند برای برخی از شرایط سنجش پیچیده استفاده شود.
اصول کار فرستنده سطح رادار 26GHz
آنتن موقعیت شیء رادار یک پالس باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شود.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره دریافت می شودسیگنال به قسمت مدار الکترونیک منتقل می شود و به طور خودکار به سیگنال سطح شی تبدیل می شود.زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریبا فوری است).
نقطه اندازه گیری: سطح پایین رشته یا سطح مهر و موم فلنج.
توجه: هنگام استفاده از فرستنده سطح رادار، اطمینان حاصل کنید کهبالاترین سطح وارد ناحیه کور اندازه گیری نمی شود (منطقه D در شکل).
فرستنده سطح رادار 26GHz زمینه های کاربرد
1نیروگاه های برق: مخازن، پمپ های سیلو، لوله های بخار، ذخیره خاکستری، مخازن نفت و غیره
2میدان نفت: مخازن ذخیره سازی نفت خام، مخازن ذخیره سازی نفت تصفیه شده، مخازن رسوب، مخازن فاضلاب، مخازن گل حفاری و غیره.
3مواد شیمیایی: برج تقطیر نفت خام، سیلو مواد اولیه، سیلو متوسط، مخزن واکنش، مخزن آمونیاک، مخزن اسفالتی و غیره.
4متالورژی: سیلو مواد خام، سیلو مواد کمکی، مخازن بافر سلول الکترولیتی و غیره
5منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، نظارت بر سطح آب رودخانه ها، هشدار سیلاب ناگهانی، سیلاب شهری و غیره.
6مواد غذایی: کارخانه آبمیوه، کارخانه شیر، مخزن آبجو و غیره
پارامترهای فنی فرستنده سطح رادار NYRD806 26GHz
| مدل محصول | NYRD806 |
| کاربرد معمولی |
مقاوم در برابر دمای بالا، مقاوم در برابر فشار بالا، مایع کمی خوردنی |
| مواد آنتن | 316L (اختیاری) |
| نوع آنتن | آنتن گوشه |
| محدوده اندازه گیری | 30 متر |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (2 سیم، 4 سیم) |
| دمای متوسط | -40 تا 250 درجه سانتیگراد |
| اتصال فرآیند | براکت، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

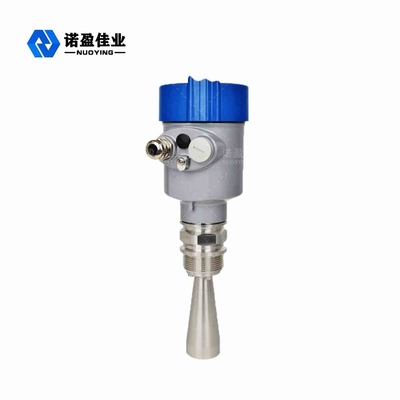

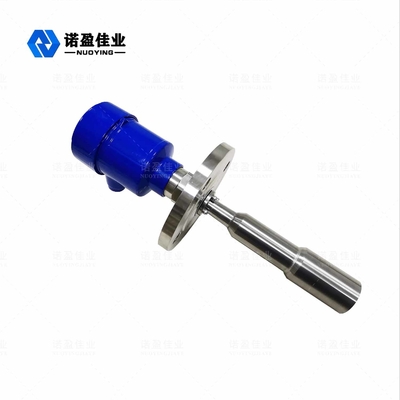

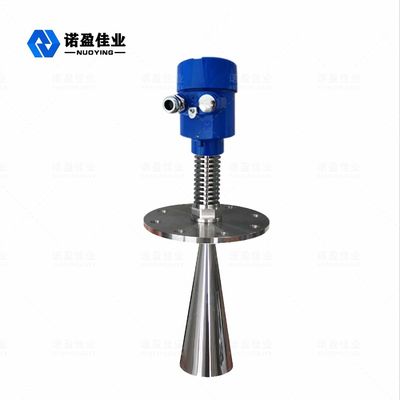

NYRD806 26GHz رادار سطح فرستنده مرتبط عکس ها
