| نام تجاری: | NUOYING |
| شماره مدل: | NYRD806 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $158~$850/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
26G RS485 رادار هوشمند دیجیتال فاصله طولانی سطح متر IP67 فرستنده سطح بی سیم مقاومت در برابر دمای بالا
توضیحات محصول فرستنده سطح رادار 26GHz
فرستنده سطح رادار NYRD806 یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26GHz با حداکثر فاصله اندازه گیری 30 متر است. آنتن بیشتر بهینه شده است،و میکروپروسسر سریع جدید می تواند تجزیه و تحلیل و پردازش سیگنال با سرعت بالاتر را انجام دهد، به طوری که این ابزار می تواند برای برخی از شرایط سنجش پیچیده استفاده شود.
اصول کار فرستنده سطح رادار 26GHz
آنتن موقعیت شیء رادار یک پالس باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شود.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره دریافت می شودسیگنال به قسمت مدار الکترونیک منتقل می شود و به طور خودکار به سیگنال سطح شی تبدیل می شود.زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریبا فوری است).
نقطه اندازه گیری: سطح پایین رشته یا سطح مهر و موم فلنج.
توجه: هنگام استفاده از فرستنده سطح رادار، اطمینان حاصل کنید کهبالاترین سطح وارد ناحیه کور اندازه گیری نمی شود (منطقه D در شکل).
ویژگی های طراحی فرستنده سطح رادار 26GHz
اندازه آنتن کوچک است، آسان برای نصب؛ رادار بدون تماس، هیچ لباس، هیچ آلودگی
به سختی تحت تاثیر خوردگی و فوم قرار می گیرد. تحت تاثیر تغییرات تراکم متوسط، درجه حرارت و فشار قرار نمی گیرد.
محیط گرد و غبار شدید تأثیر کمی بر عملکرد اندازه گیری سطح فرکانس بالا دارد
طول موج کوتاه تر، بازتاب بهتر برای سطوح جامد شیب دار
پارامترهای فنی فرستنده رادار 26GHz
| مدل محصول | NYRD806 |
| کاربرد معمولی |
مقاوم در برابر دمای بالا، مقاوم در برابر فشار بالا، مایع کمی خوردنی |
| مواد آنتن | 316L (اختیاری) |
| نوع آنتن | آنتن گوشه |
| محدوده اندازه گیری | 30 متر |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (2 سیم، 4 سیم) |
| دمای متوسط | -40 تا 250 درجه سانتیگراد |
| اتصال فرآیند | براکت، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

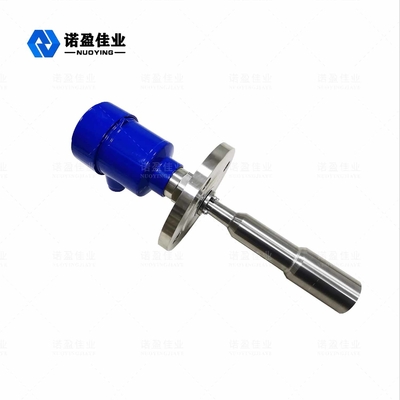

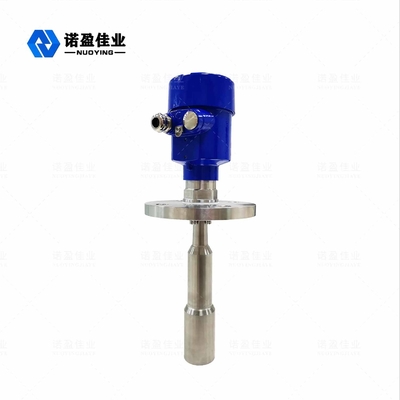

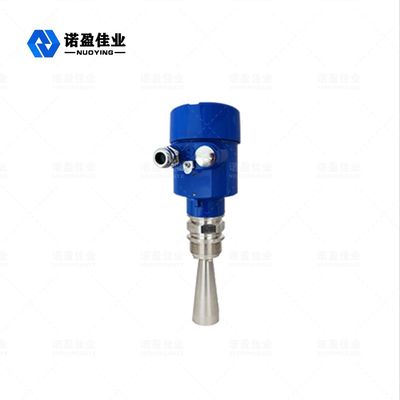

NYRD806 26GHz رادار سطح فرستنده مرتبط عکس ها
