| نام تجاری: | NUOYING |
| شماره مدل: | NYRD808 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $218~$600/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
چین NYRD808 0-70m 26G سطح رادار فرکانس بالا متر 4-20mA فرستنده سطح رادار با گزارش های SIL و IP67
NYRD808 26GHz رادار سطح فرستندهتوضیحات محصول
فرستنده سطح رادار NYRD809 یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26GHz با حداکثر فاصله اندازه گیری 70 متر است. آنتن بیشتر بهینه شده است،و میکروپروسسر سریع جدید می تواند تجزیه و تحلیل و پردازش سیگنال با سرعت بالاتر را انجام دهد، به طوری که این ابزار می تواند برای برخی از شرایط سنجش پیچیده استفاده شود.
NYRD808فرستنده سطح رادار 26GHz اصل کار
آنتن سطح رادار پالس های باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شوند.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره دریافت می شود، و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به یک سیگنال سطح تبدیل می شود.
NYRD808 ویژگی های طراحی فرستنده سطح رادار 26GHz
1اندازه آنتن کوچک است، نصب آسان؛ رادار بدون تماس، بدون فرسایش، بدون آلودگی
2. به سختی تحت تاثیر خوردگی و فوم قرار می گیرد. تحت تاثیر تغییرات تراکم متوسط، دمای و فشار قرار نمی گیرد.
3محیط گرد و غبار شدید تاثیر کمی بر روی عملکرد سطح متر فرکانس بالا دارد.
4طول موج کوتاه تر، بازتاب بهتر برای سطوح صاف شیب دار.
5زاويه پرتگاه کوچيک و انرژي متمرکز
6منطقه کور اندازه گیری کوچکتر است و نتایج خوبی برای اندازه گیری مخزن کوچک حاصل می شود.
7نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان پذیر.
8فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های ثابت جامد و کم دی الکتریک.
NYRD808 26GHz رادار سطح فرستندهپارامترهای فنی
| مدل محصول | NYRD808 |
| کاربرد معمولی | مواد جامد، ذرات و گرد و غبار قوی |
| مواد آنتن | PTFE، 304، 316، PP، PFA |
| نوع آنتن | آنتن گوشه |
| محدوده اندازه گیری | 70 متر |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (2 سیم ، 4 سیم) ، 220VAC |
| دمای متوسط | -40~+120°C |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

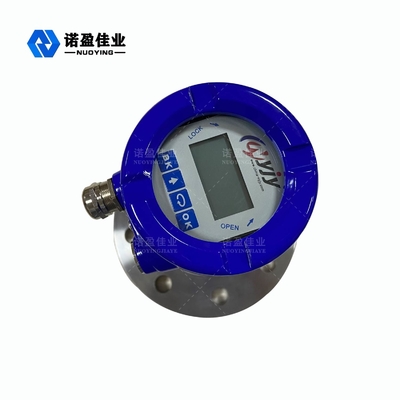

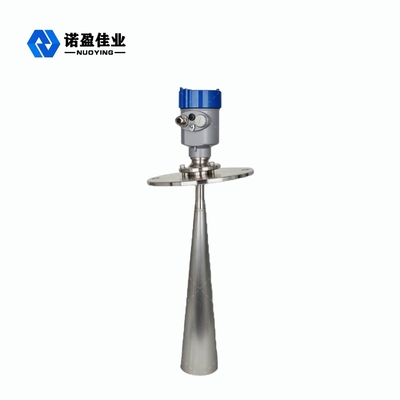

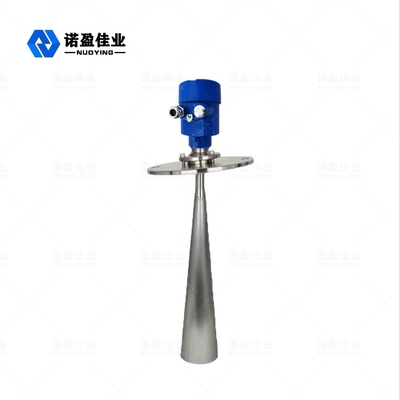

NYRD808 26GHz رادار سطح فرستنده مرتبط عکس ها
