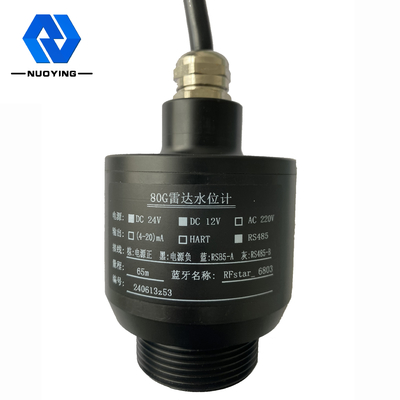

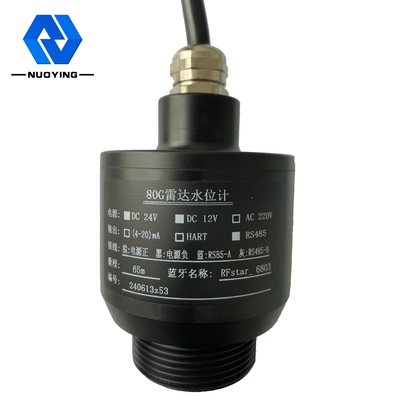

فرستنده سطح رادار صنعتی 80GHz دقیق 4-20mA خروجی برای مایع
فرستنده سطح رادار NYRD-901 با بلوتوث
پارامترهای محصول
کاربرد معمولی
آب، مایعات
محدوده اندازه گیری
5م، 10م، 15م، 20م
منبع برق
24VDC ((22V ~ 30V)
خروجی سیگنال
4...20mA/RS485/Modbus
دمای محیط
-20°C تا +70°C
فشار فرآیند
-0.1 ~ 1.0Mpa
روش اتصال
رشته
درجه حفاظت
IP67
توضیحات محصولات
توضیحات محصولات

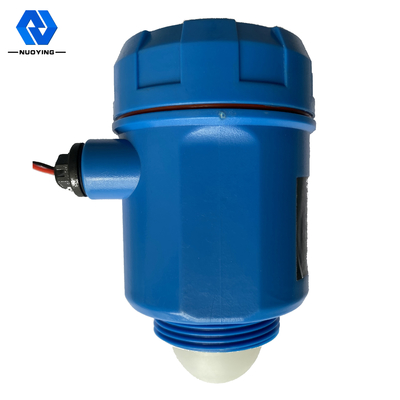

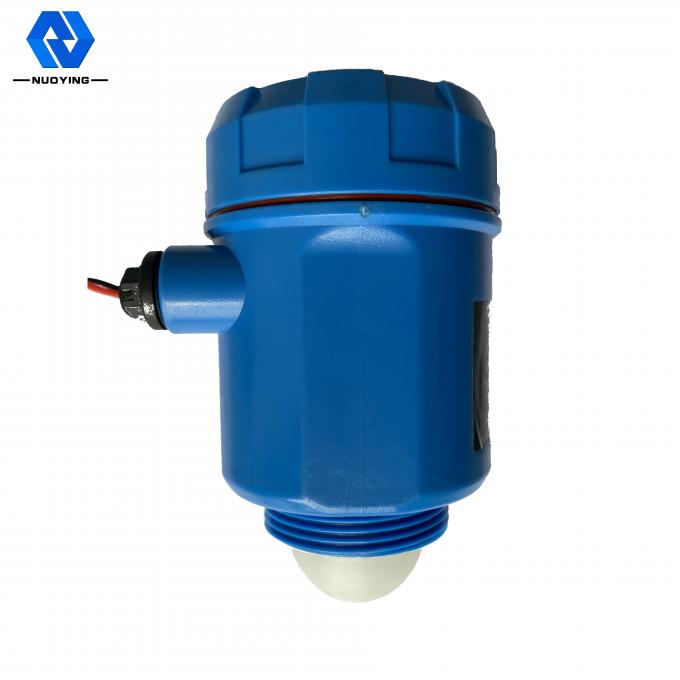

NYRD-901 فرستنده سطح رادار
محصول رادار FMCW موج تعدیل فرکانس NYRD901 (همچنین به عنوان رادار موج میلی متری نیز شناخته می شود) کاربردهای مهمی در تشخیص هدف از راه دور ، تصویربرداری از راه دور ، تصویربرداری چند طیف و غیره دارد.در محیط دود و گرد و غبار قوی، چون از باند امواج میلیمتری با فرکانس بالاتری نسبت به رادار باند کو استفاده می کند می تواند اهداف کوچکتر از رادار مایکروویو را تشخیص دهد و موقعیت دقیق تری را به دست آوردبا وضوح بالاتری و محرمانه بودن قوی تر.
NYRD-901 اصول کار فرستنده سطح رادار
آنتن سطح رادار پالس های باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شوند.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره دریافت می شود، و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به یک سیگنال سطح تبدیل می شود (زیرا سرعت گسترش پالس بسیار سریع است،موج الکترومغناطیسی به هدف می رسد و به گیرنده بازتاب می یابد. زمان لازم برای رفتن و برگشت تقریبا فوری است).
