جزئیات محصول:
|
محدوده اندازه گیری: | 0 تا 20 متر | برنامه های کاربردی نمونه: | همزن، به راحتی متراکم می شود، بخار بزرگ |
---|---|---|---|
مواد آنتن: | PTFE | نمونه محصول: | NYRD-PB |
نوع آنتن: | نوع صفحه تخت | دقت اندازه گیری: | 0.05٪ ~ 0.1٪ F. S |
منبع تغذیه: | 24VDC (دو سیم، چهار سیم)، 220VAC | فشار فرآیند: | - 0.1 ~ 4.0MPa |

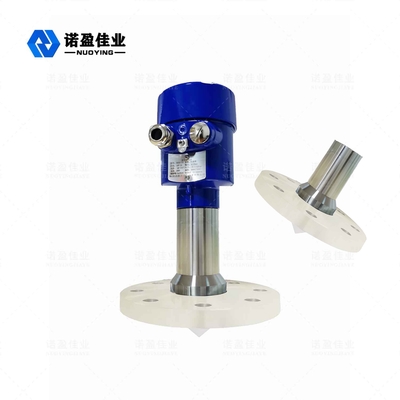

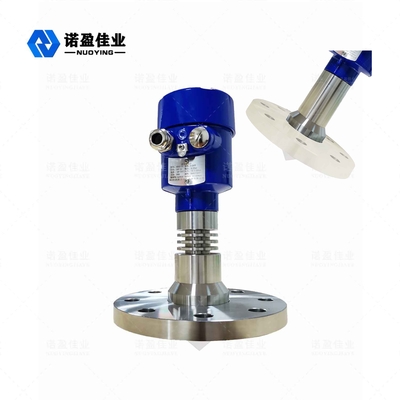

NYRD-PB 26G آنتن مسطح PTFE برد اندازه گیری 0-40 متر نوع تخت
اصل کار رادار 26G NYRD-PB
آنتن افقی رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.هنگامی که موج پالس سطح محیط مورد آزمایش را لمس می کند، به عقب منعکس شده و دوباره توسط سیستم آنتن دریافت می شود.این سیگنال به بخش مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال افقی تبدیل می شود (به دلیل سرعت انتشار بسیار سریع پالس، زمان لازم برای رسیدن موج الکترومغناطیسی به هدف و بازگشت به گیرنده پس از انعکاس تقریباً آنی است) .
پارامترهای فنی رادار 26G NYRD-PB
برنامه های کاربردی نمونه |
همزن، تغلیظ آسان، بخار زیاد |
نمونه محصول |
NYRD-PB |
نوع آنتن | نوع صفحه تخت |
مواد آنتن | PTFE، 304 |
محدوده اندازه گیری | 0 تا 20 متر |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ F. S |
منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus |
دمای فرآیند | - 40 ~ 1200 ℃ |
فشار فرآیند | - 0.1 ~ 4.0MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
رابط الکتریکی | M20×1.5، 1/2 اینچ NPT |
درجه حفاظت | IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات سفارشی را می توان با توجه به نیازهای خاص کاربران طراحی کرد!
ویژگی های طراحی رادار 26G NYRD-PB
اندازه آنتن کوچک برای نصب آسان؛بدون تماس با رادار، بدون سایش و آلودگی
عملاً بدون خوردگی و تاول.تحت تأثیر تغییرات متوسط چگالی، دما و فشار قرار نمی گیرد
محیط گرد و غبار سنگین تأثیر کمی بر عملکرد دستگاه اندازه گیری سطح HF دارد.
هر چه طول موج کوتاهتر باشد، بازتاب بهتری روی سطح جامد شیبدار خواهد داشت.
زاویه سریع کوچک و انرژی متمرکز نه تنها قابلیت بازگشت را بهبود می بخشد، بلکه به جلوگیری از تداخل کمک می کند.
اندازه گیری کوچک ناحیه کور، نتایج خوبی را می توان هنگام اندازه گیری مخازن کوچک به دست آورد.
حتی با نوسانات، نسبت سیگنال به نویز بالا می تواند به نتایج بهتری دست یابد.
فرکانس بالا بهترین انتخاب برای اندازه گیری جامدات و محیط ثابت دی الکتریک پایین است.
