جزئیات محصول:
|
| محدوده اندازه گیری: | 0 تا 40 متر | مواد آنتن: | PTFE 304 |
|---|---|---|---|
| نوع آنتن: | نوع میله | دقت اندازه گیری: | 0.05٪ ~ 0.1٪ F. S |
| برنامه های کاربردی نمونه: | همزن، تبلور، مایع تراکم | دمای فرآیند: | - 40 ~ 260 ℃ |
| اتصال فرآیند: | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) | درجه حفاظت: | IP67 (اختیاری) |

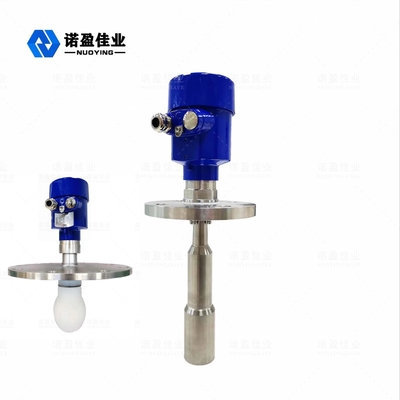

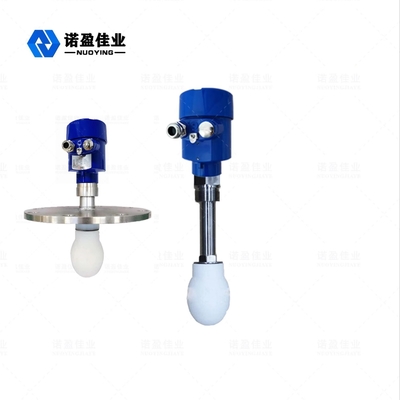

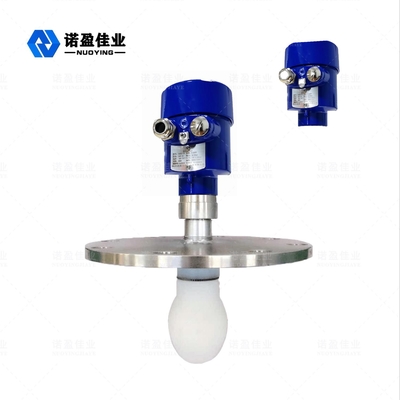

NYRD-SD 26G آنتن قطره ای PTFE آلومینیوم ریخته گری پوسته برد 0-40 متر
اصل کار رادار 26G NYRD-SD
آنتن افقی رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.هنگامی که موج پالس سطح محیط مورد آزمایش را لمس می کند، به عقب منعکس شده و دوباره توسط سیستم آنتن دریافت می شود.این سیگنال به بخش مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال افقی تبدیل می شود (به دلیل سرعت انتشار بسیار سریع پالس، زمان لازم برای رسیدن موج الکترومغناطیسی به هدف و بازگشت به گیرنده پس از انعکاس تقریباً آنی است) .
پارامترهای فنی رادار 26G NYRD-SD
|
برنامه های کاربردی نمونه |
همزن، تبلور، مایع تراکم |
|
نمونه محصول |
NYRD-SD |
|
نوع آنتن |
نوع میله ای، نوع قطره آب |
| مواد آنتن | PTFE، 304 |
| محدوده اندازه گیری | 0 تا 40 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ F. S |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus |
| دمای فرآیند | - 40 ~ 1200 ℃ |
| فشار فرآیند | - 0.1 ~ 4.0MPa |
| اتصال فرآیند | نخ، براکت، فلنج (اختیاری) |
| رابط الکتریکی | M20×1.5، 1/2 اینچ NPT |
| درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
| درجه ضد انفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات سفارشی را می توان با توجه به نیازهای خاص کاربران طراحی کرد!
ویژگی های طراحی رادار 26G NYRD-SD
اندازه آنتن کوچک، نصب آسان؛عدم تماس با رادار، سایش و آلودگی.
تقریبا بدون خوردگی و تاول؛تحت تأثیر تغییرات متوسط چگالی، دما و فشار قرار نمی گیرد.
محیط گرد و غبار سنگین تأثیر کمی بر عملکرد متر سطح مایع با فرکانس بالا دارد.
هر چه طول موج کوتاهتر باشد، انعکاس بهتری روی سطح جامد شیبدار خواهد داشت.
زاویه سریع کوچک و انرژی متمرکز است که نه تنها توانایی اکو را افزایش می دهد، بلکه به جلوگیری از تداخل کمک می کند.
ناحیه کور اندازه گیری کوچک است و هنگام اندازه گیری مخازن کوچک نتایج خوبی به دست می آید.
حتی با وجود نوسانات، نسبت سیگنال به نویز بالا می تواند عملکرد بهتری داشته باشد.
فرکانس بالا بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
